Hoe om 'n Neptune Systems optiese vlaksensor te installeer
As jy soek na hoe om Neptune-stelsels optiese vlaksensor te installeer, Die praktiese taak is eenvoudig: Monteer die OS-1 of OS-1-M op die korrekte waterhoogte in die rifsump-terugvoerkamer, Maak dit vas sodat die sensorpunt nie kan beweeg nie, koppel dit aan die Apex/FMM-inset, stel dan die ATO-uitlaat op met vertraging- en veiligheidsreëls voordat jy dit met 'n pomp vertrou.
Hierdie gids fokus op die installasiebesonderhede wat werklik betroubaarheid beïnvloed: Sensorhoogte, Magnetiese houerplasing, OOP/GESLOTE gedrag, Valse snellers, Soutkruip, Skoonmaak, en redundante sensorbeplanning.
Onderdele benodig vir 'n OS-1 / OS-1-M Rifsump Installasie
| Deel | Doel | Installasienota |
|---|---|---|
| Neptune Systems OS-1 optiese sensor | Bespeur die nat/droë watervlaktoestand | Gewoonlik gebruik saam met 'n beugel of deur-muur stylhouer |
| Neptune Systems OS-1-M optiese sensor met magnetiese montering | Makliker putmuurmontering | Nuttig as jy nie wil boor of 'n houer wil vervaardig nie |
| Apex / FMM-module | Lees die optiese sensorinset | Die sensor moet korrek toegewys word in Apex Fusion |
| ATO-pomp of doseringspomp | Voeg varswater by wanneer die sumpvlak daal | Moet beheer word met vertraging en maksimum loopbeskerming |
| ATO-reservoir | Varswatervoorsiening | Voeg indien moontlik 'n laevlak-beskermingssensor by |
| Kabelklemme of roeteringsbykomstighede | Hou draad weg van spatsels en onderhoudsgereedskap | Vermy kabelspanning naby die sensorliggaam |
| Skoonmaaklap / Sagte borsel | Verwyder soutkruip en film | Moet nie die sensorprisma krap nie |
| Redundante hoëvlaksensor | Rugsteun teen oorvulling | Monteer effens bo die normale waterlyn |
Stap 1: Kies die monteerhoogte in die terugvoerkamer
Installeer die optiese sensor in die Terugvoerpompkamer, nie in 'n kamer waar baffles die watervlak konstant hou nie. Die terugkeerkamer is waar verdamping eerste plaasvind, dit gee dus die ATO-stelsel 'n betekenisvolle laewatersein.
Stel die OS-1 of OS-1-M sensorpunt by die Normale werkende waterlyn jy wil hê die ATO moet dit handhaaf. Wanneer die water onder daardie punt daal, Die sensor rapporteer 'n droë/lae toestand, en die Apex kan die ATO-pomp aanskakel. Wanneer varswater styg, styg die vlak terug oor die sensorpunt, Die sensor rapporteer nat/normaal, En die pomp behoort te stop.
Moet nie die sensor te naby aan die terugvoerpomp-inlaat monteer nie, Turbulente dreinvloei, Skimmerborrels, of 'n waterval tussen sumpkamers. Borrels en rimpelings kan die optiese sein onderbreek en gesels veroorsaak. 'n Stabiele symuur van die terugkeerkamer is gewoonlik die beste plek.
Stap 2: Installeer die magnetiese montering of houer
Vir 'n OS-1-M, Maak albei kante van die sumpwand skoon voordat jy die magnetiese houer plaas. Skuif die sensor sodat die optiese punt in die water wys en op dieselfde vlak as die teikenwaterhoogte sit. Maak die houer styf of sluit dit genoeg sodat roetine-onderhoud dit nie sal skuif nie.
Vir 'n OS-1 sonder die magnetiese houer, Gebruik 'n veilige beugel, Akrielhouer, of deur-muur styl montering. Die doel is nie net om die sensor vas te hou nie.; Dit voorkom klein hoogteveranderings. 'n Paar millimeter beweging kan verander wanneer die ATO-pomp begin of stop.
Hou die sensorgesig oop. Moet nie die prismapunt teen akriel druk nie, Silikoonnate, Algefilm, Buise, Slakke, of makroalge. Optiese puntvlak-sensors benodig 'n skoon optiese pad rondom die prisma.
Stap 3: Verstaan hoe die optiese punt nat teenoor droog lees

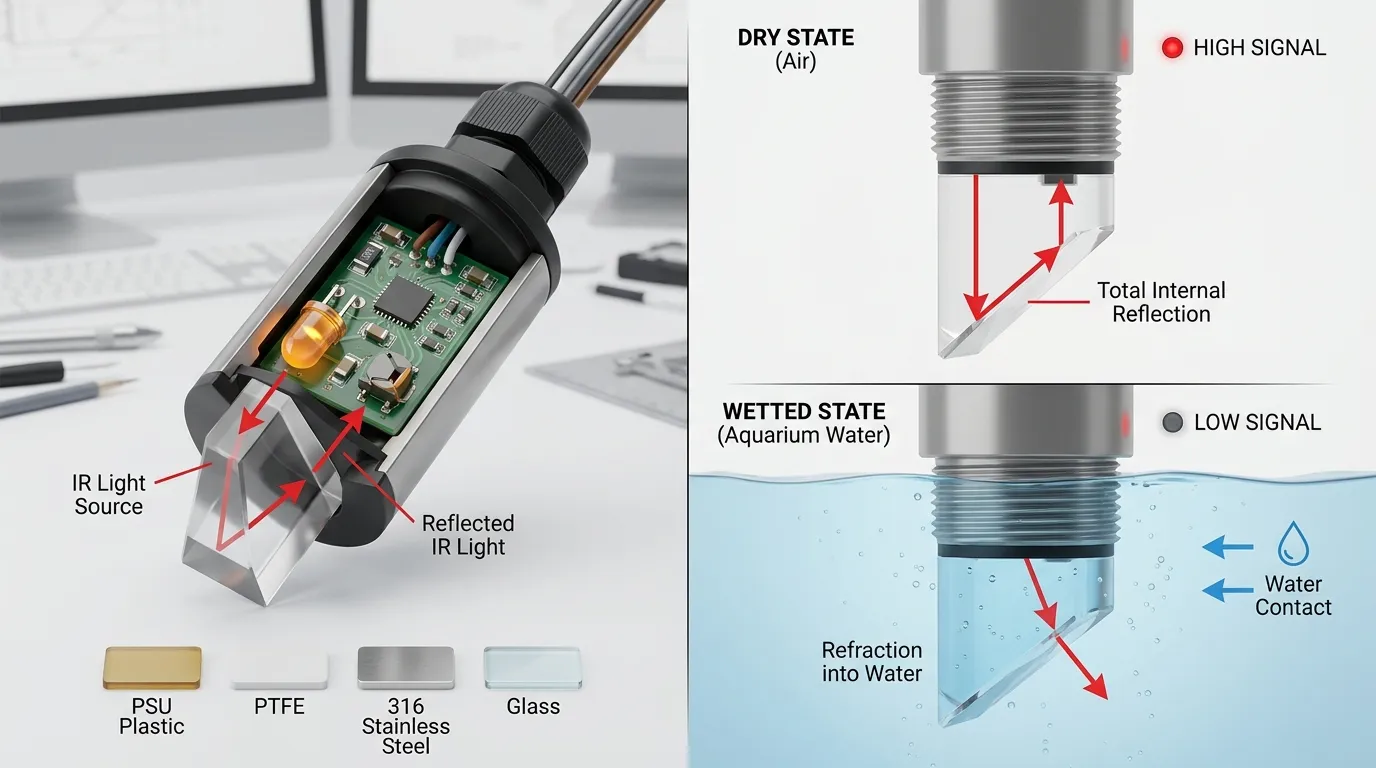

'n Reef ATO-optiese sensor werk anders as 'n vlotskakelaar. Binne-in die sensorliggaam, 'n infrarooi LED stuur lig na 'n klein prismapunt. 'n Fototransistor ontvang weerkaatste lig. Wanneer die prisma droog is, Meer lig weerkaats intern. Wanneer die prisma natgemaak word, Die optiese gedrag verander, en die elektronika rapporteer 'n ander toestand.
Dit is hoekom optiese sensors geen bewegende vlotterarm het nie, Maar hulle het steeds 'n skoon sensoroppervlak nodig. Soutkruip, Bakteriële film, Kalsiumafsettings, En lugborrels kan almal die oorgang tussen droë en nat toestande beïnvloed.
Vir breër sensorkeuse, HojellyTek se optiese vlaksensor Reeks dek foto-elektriese puntvlakontwerpe vir water, Olie, Koelmiddel, en toerustingvlak-opsporing. In akwariumstelsels, Die belangrike detail is nie net die sensingbeginsel nie, maar ook die liggaamsmateriaal, Seëlontwerp, Kabeluitgang, en beheerderversoenbaarheid.
Stap 4: Koppel die sensor aan die Apex / FMM
Prop die OS-1 of OS-1-M in die korrekte Apex/FMM-inset. Maak dan Apex Fusion oop en bevestig dat die poort as die korrekte sensortipe herken word. Voordat die ATO-pomplogika gekoppel word, Toets die sensor handmatig:
- Hou die sensorpunt in die lug en merk die toestand op.
- Dompel die sensorpunt in sumpwater en let op die toestand.
- Beweeg dit stadig deur die teikenwaterlyn.
- Bevestig dat die toestand konsekwent verander.
- Merk die inset duidelik, Soos ATO_LOW of SUMP_LOW.
Moet nie OOP en GESLUIT aanvaar voordat jy die werklike sensor in jou opstelling getoets het nie. In baie Apex ATO-voorbeelde, 'n Droë onderste optiese sensor word as die "lae water" toestand behandel, terwyl 'n ondergedompelde sensor as normaal behandel word. Jou programmering moet ooreenstem met die werklike toestand wat in Fusion getoon word.
Stap 5: Konfigureer ATO-beheer met Vertraging- en Veiligheidslimiete
'n Goeie ATO-konfigurasie behoort nie die pomp elke keer aan te skakel as 'n rimpel die optiese punt raak nie. Voeg 'n vertraging by sodat die sensor vir 'n kort tydperk in die lae-water toestand moet bly voordat die pomp loop. Dit verminder valse begin van golwe, Pompvibrasie, of oombliklike borrels.
Voeg ook 'n maksimum looptyd-beskerming by. As die ATO-pomp te lank loop, Apex behoort dit af te skakel en jou te waarsku in plaas daarvan om aan te hou om varswater by te voeg. Dit beskerm teen 'n vasgevange toestand, Leë reservoir, Verstopte buis, Verskuiwende sensor, of sifon-uitreiking.
'n Praktiese beheerlogika moet insluit:
- 'n Normale lae-water sensortoestand om die ATO-pomp aan te skakel.
- 'n Nat/normale toestand om die ATO-pomp af te skakel.
- 'n Vertraging voor aktivering.
- 'n Maksimum pomp-looptyd.
- 'n Hoëvlak-rugsteunsensor wat die pomp afdwing.
- Opsionele reservoir-lae beskerming om die pomp te stop voordat dit droog raak.
Algemene foute na installasie
| Probleem | Waarskynlike oorsaak | Regmaak |
|---|---|---|
| Sensor aktiveer te gereeld | Gemonteer in onstuimige water | Skuif dit na 'n kalmer terugkeerkamermuur |
| Sensor bly in een toestand | Verkeerde poortopstelling of los prop | Sit die kabel weer in en bevestig Fusion-invoertipe |
| ATO-oorvul | Sensor het beweeg, Vuil prisma, of geen veiligheidstimer nie | Skoon sensor, Veilige montering, Voeg Max-run logika by |
| Pomp begin en stop vinnig | Golwe of borrels wat die punt tref | Voeg vertraging- en herposisioneringssensor by |
| Sensor werk na skoonmaak, Dan misluk dit weer | Soutkruip of biofilmopbou | Voeg roetine skoonmaakskedule by |
| Sensor lees verkeerd naby glas/akriel | Punt te naby aan die muur of versperring | Laat oop water rondom die prisma |
| ATO-pomp loop maar die vlak styg nie | Leë reservoir, Verstopte buis, of pompprobleem | Voeg reservoirsensor en pomp-uitskakelalarm by |

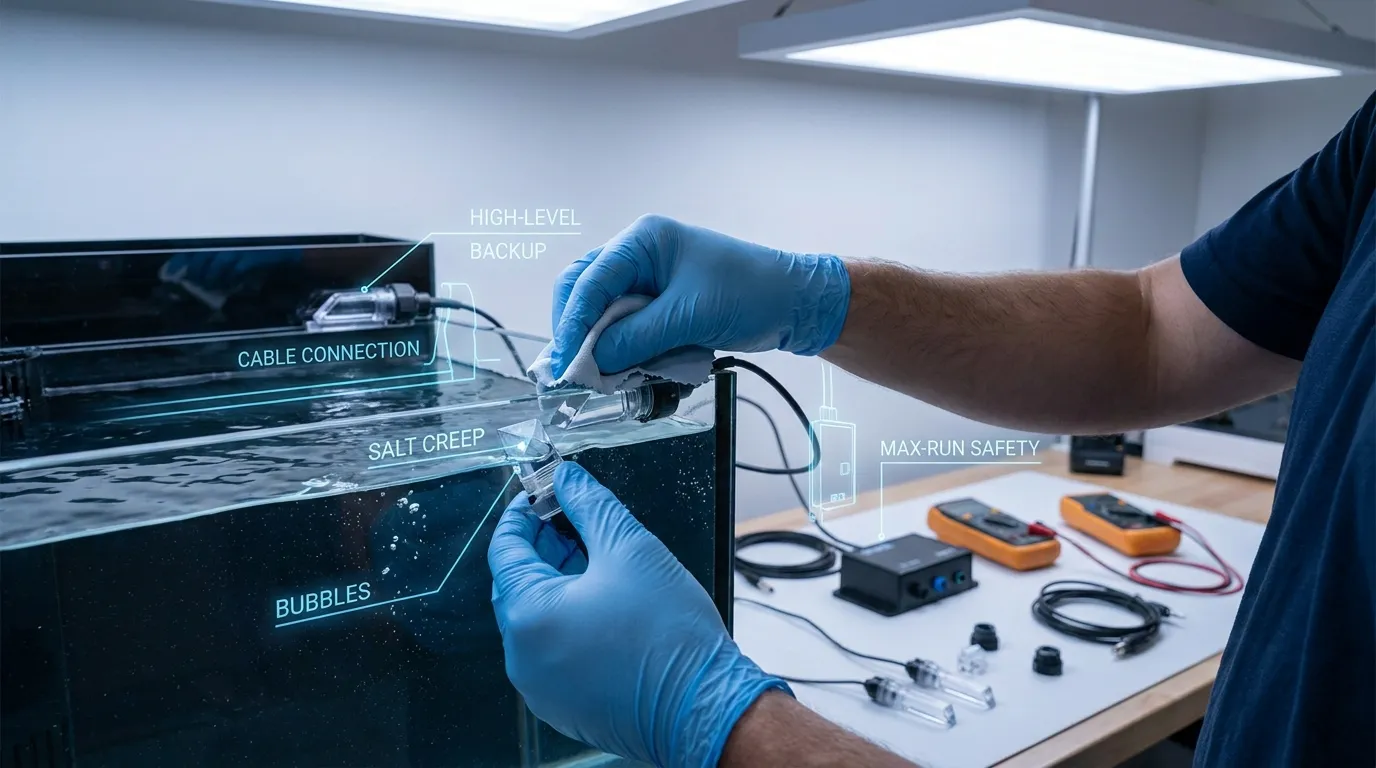

Skoonmaak van die optiese sensorpunt
Skakel die ATO-pomp af voordat jy skoonmaak. Verwyder die sensor of verlaag die watervlak genoeg om toegang tot die prisma te kry. Vee die optiese punt af met 'n sagte lap en vars water. As daar verharde sout of mineraalfilm is, week die puntarea kortliks en maak dit versigtig skoon. Vermy skerp gereedskap, Skuurpapier, of aggressiewe skraping omdat krapmerke optiese prestasie kan beïnvloed.
'n Rifsump is hard op sensors omdat soutspuit opdroog tot kristalle, en organiese film bou oor tyd op. 'n Eenvoudige skoonmaakroetine is dikwels die verskil tussen betroubare ATO-beheer en ewekansige vals snellers.
Voeg 'n oortollige sensor by vir veiliger ATO-werking
Een optiese sensor kan die normale vulvlak beheer, Maar 'n redundante hoëvlaksensor word sterk aanbeveel. Monteer die rugsteunsensor effens bo die normale waterlyn. Sy taak is nie om die alledaagse aanvulling te beheer nie; sy taak is om die ATO-pomp van die onderste sensor te stop, Montering, Uitlaatlogika, of pompbeheer faal.
Vir hoër-risiko opstellings, Gebruik drie beskermingslae:
| Beskermingslaag | Funksie |
|---|---|
| Primêre optiese sensor | Begin en stop normale ATO-werking |
| Hoëvlak optiese sensor | Stop ATO as water te hoog styg |
| Ure / Max-run-reël | Stop ATO as die vul te lank neem |
Hierdie gelaagde benadering is meer betroubaar as om net op een sensortoestand staat te maak.
Materiaal- en uitsetnotas vir Versoenbare optiese sensors
Neptune OS-1/OS-1-M sensors is ontwerp vir die Apex-ekosisteem. As jy 'n geskikte of OEM-akwariumsensor vir jou eie beheerder kry., ATO-produk, of privaat-etiket akwariumtoestel, Die kooptjeks is anders.
Bevestig eers die natgemaakte materiaal. Algemene optiese sensorliggaamsmateriale sluit PSU-plastiek in vir kompakte watervlaksensors, PTFE vir chemiese weerstand, 316 Vlekvrye staal vir robuuste vloeibare toepassings, en glas vir spesiale chemiese of temperatuuromgewings. Vir rif ATO-gebruik, Die sensor moet soutwaterblootstelling verdra, Skoonmaak, en langtermyn-onderdompeling of spatkontak.
Bevestig ook die elektriese uitset. Industriële en OEM optiese sensors kan NPN gebruik, PNP, Relay-styl skakeling, of analoog 4–20 mA-uitset, afhangende van die beheerbord. Akwarium ATO-projekte benodig gewoonlik 'n eenvoudige digitale nat/droë sein wat ooreenstem met die kontroleerder-inset. Draadstyl, Kabellengte, Konnektor, Seël, en die monteermetode moet bevestig word voor bestelling.
As jou doel nie Apex-vervanging is nie, maar pasgemaakte akwariumtoerusting, HojellyTek vervaardig foto-elektriese vloeistofvlaksensors in Shenzhen met interne R&D, OEM/ODM-aanpassing, en uitvoerervaring vir die VSA, ONS, en Indiese kliënte. Vir meer besonderhede, sien ons Akwarium optiese sensor bladsy of die Akwarium outomatiese aanvulling Opsie.
OS-1 / OS-1-M vs Versoenbare Akwarium Optiese Sensor
| Item | Neptunus OS-1 / OS-1-M | Versoenbare akwariumsensorrigting |
|---|---|---|
| Beste gebruik | Apex / FMM-gebaseerde rif ATO-opstelling | OEM akwariumbeheerder, ATO-toestel, of vervangingsprojek |
| Montering | OS-1 houer of OS-1-M magnetiese montering | Draad, Bracket, magneties, of pasgemaakte behuising |
| Uitset | Ontwerp vir die Neptunus-ekosisteem | Bevestig NPN, PNP, Digitaal, analoog, of bordvlaksein |
| Aanpassing | Beperk tot ekosisteembykomstighede | Liggaamsmateriaal, Kabel, Konnektor, Uitset, montering kan gespesifiseer word |
| Koperfokus | Maklike Apex-integrasie | Elektriese en meganiese verenigbaarheid |
Vir kopers wat opsies vergelyk, Ons Neptune-sensoralternatief bladsy verduidelik hoe om oor verenigbaarheid te dink sonder om Neptune se goedkeuring aan te neem.
Vrae
Hoe om Neptune Systems optiese vlaksensor in 'n rifsump te installeer?
Monteer die OS-1 of OS-1-M in die terugvoerkamer by die verlangde normale waterlyn, Beveilig die houer, prop die sensor in die Apex/FMM-inset in, bevestig die nat/droë toestand in Apex Fusion, dan konfigureer ATO-pomplogika met vertraging, Max-run beskerming, en verkieslik 'n hoëvlak rugsteunsensor.
Moet die Neptune optiese sensor onder water wees?
Vir ATO-beheer, Die punt lê by die teikenwaterlyn. Tydens normale volle vlak kan dit nat wees; wanneer verdamping die water onder die punt verlaag, Dit raak droog en aktiveer die hervullogika. Verifieer altyd die werklike toestand in Apex Fusion voor programmering.
Waar moet ek die OS-1-M magnetiese sensor monteer?
Monteer dit op 'n stabiele muur van die terugvoerpompkamer, weg van swaar borrels, Skimmer-ontlading, Dreinturbulensie, en pompvibrasie. Die prismapunt moet vry wees van obstruksies en in lyn wees met die waterhoogte wat jy wil handhaaf.
Hoekom gee my optiese sensor vals triggers??
Algemene redes sluit in soutkruip, Vuil prisma-oppervlak, Borrels, rimpelings, Los kabelverbinding, verkeerde FMM-poorttoewysing, Sensorbeweging, of swak plasing naby turbulente vloei. Maak die punt skoon, Maak die montering vas, en voeg vertraging in die ATO-logika by.
Hoe gereeld moet ek 'n akwarium optiese vlaksensor skoonmaak?
Maak dit skoon elke keer as jy soutfilm sien, Alge, of inkonsekwente sensorlesings. In rifsumps, 'n Gereelde onderhoudskedule is beter as om vir mislukking te wag, want gedroogde sout en biofilm kan die optiese nat/droë oorgang beïnvloed.
Het ek 'n tweede optiese sensor vir ATO nodig??
'n Tweede hoëvlaksensor word sterk aanbeveel. Dit dien as 'n rugsteun-afskakelaar as die primêre sensor vassteek, raak vuil, Bewegings, of as die ATO-logika onverwags optree. Kombineer dit met 'n maksimum pomplooptyd vir veiliger werking.
Versoenbare-Alternatiewe Nota
Neptune OS-1 en OS-1-M sensors is gerieflik vir Apex-gebruikers. Vir akwariumtoerusting-handelsmerke, Beheerdersvervaardigers, Verspreiders, en OEM-kopers wat 'n pasgemaakte foto-elektriese watervlaksensor benodig, HojellyTek kan sensorliggaam ondersteun, Montering, Kabel, Konnektor, en uitsetpassing by die RFQ-stadium. Om 'n versoenbare akwariumsensor of ATO-projek te bespreek, versoek 'n kwotasie via WhatsApp of e-pos.
