光レベルセンサー
光学式液面スイッチは、プリズム内の全反射の原理を利用しています. 反射または浸透, は、レベルアラーム出力の基礎です。.
| ハウジング材質 SUS316 |
| チップの材質 グラス |
| 電源電圧 5-24Vdc |
| 負荷電流 ≤100mA |
製品の詳細
動作原理
光学式液面スイッチは、プリズム内の全反射の原理を利用しています. 反射または浸透, は、レベルアラーム出力の基礎です。. センサーが空気に囲まれている場合, 入射角が臨界角よりも大きいため、全反射が発生します. 完全に反射された光が受信機に送信されます. センサーが液体に囲まれている場合, 液体の屈折率とセンサーチップの材質により, ほとんどすべての光がセンサーの前面を透過します. この原理を利用する, 光学式液面スイッチの設計は光に基づいています, 受信機は、光の反射または透過状態を検出して決定できます, 回路出力を決定します.
|

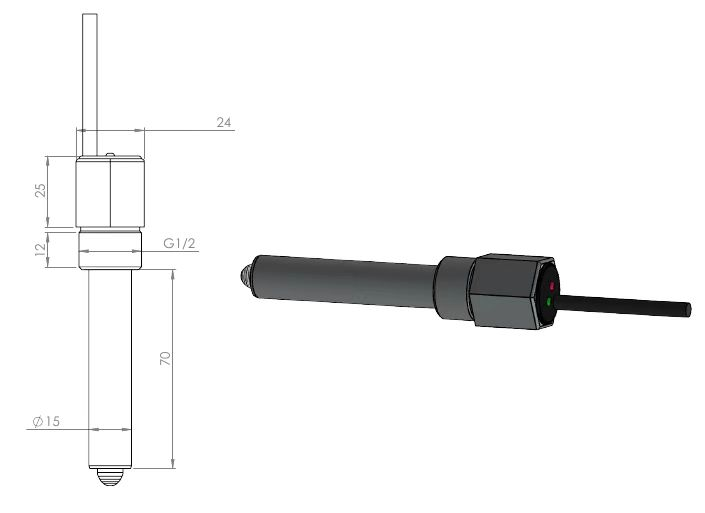

ドローイング
|
応用
|
仕様
| パラメーター | 説明 |
|---|---|
| ハウジング材質 | SUS316 |
| チップの材質 | グラス |
| 電源電圧 | 5-24Vdc |
| 負荷電流 | ≤100mA |
| 出力モード | NPN/PNP |
| 出力機能 | NO/NC |
| 動作温度. | -10~80°C |
| IP定格 | 知財 67 |
| インジケーターライト | 赤い:力; 緑: 水の状態 |
| スレッドオプション | 1/2NPT(NPT), G1/2, 3/8NPT(NPT) |
