DIY-optischer Flüssigkeitspegelsensor: Bau & Teileführer

Ein DIY-optischer Flüssigkeitspegelsensor kann auf zwei praktische Arten gebaut werden: Setze deinen eigenen optischen Kopf aus einer IR-LED zusammen, Fototransistor, und Prismaspitze, Oder beginne mit einem fertigen optischen Pegelmodul und konzentriere dich auf die Verkabelung, Montage, und Kalibrierung. Der erste Pfad zeigt dir, wie die photoelektrische Flüssigkeitsdetektion wirklich funktioniert. Der zweite Weg ist schneller, Reinigungskraft, und in der Regel zuverlässiger für ein funktionierendes Panzerprojekt.

Dieser Leitfaden erklärt beide Routen, einschließlich Teile, Kostenfaktoren, Montageoptionen, Kalibrierungsschritte, Häufige Ausfallarten, und wenn es sinnvoller ist, einen fertigen Sensor von HojellyTek zu kaufen, anstatt weiter selbst zu bauen.

Wie ein optischer Flüssigkeitspegelsensor feuchte und trockene Zustände erkennt

Ein optischer Pegelsensor verwendet photoelektrische Messung. Im Inneren des Sensorkopfes, eine Infrarot-LED sendet Licht in ein klares Prisma oder eine optische Spitze. Ein Fototransistor, Photodiode, oder der Empfänger erkennt das zurückgesendete Licht.

Wenn die Prismaspitze in der Luft ist, das IR-Licht reflektiert intern und kehrt stark zum Empfänger zurück. Wenn Flüssigkeit das Prisma bedeckt, Das Lichtverhalten ändert sich, weil die Flüssigkeit einen anderen Brechungsindex als Luft hat. Der Empfänger erkennt ein niedrigeres oder anderes Signal, und die Schaltung wandelt diese Änderung in einen Nass-/Trockenausgang um.

Für eine tiefere Erklärung auf Produktebene, siehe HojellyTeks Optischer Pegelsensor Leitfaden.

Für den DIY-Gebrauch, Das bedeutet, dass du nicht die volle Tankhöhe misst. Du baust einen Punkt-Detektor: Zu diesem Zeitpunkt leer, Voll zu diesem Zeitpunkt, Überlauf erreicht, Pumpenschutzniveau erreicht, oder Reservoirnachfüllung erforderlich.

Wählen Sie zuerst Ihren eigenen Bauweg

Weg A: Verwenden Sie ein Ready-Optical Sensor Module

Das ist die einfachste Option für Arduino, ESP32, Raspberry Pi Pico, Hobby-Automatisierung, Aquarien, Wassertanks, und kleine Stauseen. Der optische Kopf, Emitter, Empfänger, Wohnen, und Basisschaltungen sind bereits gebaut. Du betreust nur die Niederspannungsversorgung, Signallesung, Montage, und Kalibrierung.

Ein fertiges Modul ist am besten, wenn man schnell ein funktionierendes Ergebnis haben möchte und die optische Geometrie nicht selbst entwerfen muss.

Weg B: Baue den optischen Kopf aus Teilen zusammen

Das ist der Bildungsweg. Du benutzt eine IR-LED, Fototransistor oder Photodiode, Widerstände, ein Komparator- oder Mikrocontroller-Eingang, und ein Prisma oder eine klare optische Spitze. Es ist nützlich zum Lernen, Individuelle Formen, oder Laborprototypen.

Dieser Weg ist schwieriger wegen der optischen Ausrichtung, Umgebungslichtabschirmung, Abdichtung, Prismaklarheit, und wiederholbare Kalibrierung aller Materie. Eine kleine Änderung des Winkels oder der Oberflächenoberfläche kann die Messung verändern.

Teile- und Kostenplanungstabelle

Die genauen Preise variieren je nach Anbieter, Qualität, Wohnmaterial, und Menge, Verwenden Sie also diese Tabelle als Planungsleitfaden und nicht als Preisangebot.

Teil oder Material	Zweck im Bau	Auswirkungen auf DIY-Kosten	Was man vor dem Kauf überprüfen sollte
IR-LED	Sendet Infrarotlicht in die optische Spitze	Niedrig	Wellenlänge, Blickwinkel, Paketgröße, Stabile Ausgabe
Fototransistor oder Photodiode	Empfängt reflektiertes IR-Licht	Niedrig	Empfindlichkeit, Reaktionsgeschwindigkeit, Paketausrichtung
Prisma oder klare optische Spitze	Erzeugt die Nass-/Trocken-Optische Veränderung	Medium	Optische Klarheit, Form, Flüssigkeitskompatibilität, Polnische Qualität
Widerstände	Stellen Sie LED-Strom und Empfangssignalpegel ein	Niedrig	Korrekte Werte für die Spannung deiner Platine
Komparator- oder Transistorstufe	Wandelt analoges Signal in stabilen digitalen Ausgang um	Niedrig bis mittel	Schwellenwertanpassung, Rauschimmunität
Arduino, ESP32, oder MCU-Board	Liest das Signal und steuert die Logik	Medium	Eingangsspannung, ADC/digitales Pin-Verhalten
Fertiges optisches Pegelmodul	Ersetzt separate LED, Empfänger, und Prismendesign	Medium	Versorgungsspannung, Ausgabetyp, Kabelabdichtung
Wohnraum oder Gehege	Schützt Elektronik vor Spritzern.	Medium	Abdichtung, Kabelausgang, Mechanische Festigkeit
Kabelverschraubung oder versiegeltes Kabel	Hält Feuchtigkeit von der Verkabelung fern	Medium	Siegelqualität, Dehnungsentlastung, Beckenumgebung
Montagegewinde oder Halterung	Hält die Spitze auf der richtigen Höhe	Medium	Gewindegröße, Wanddicke, Orientierung
Fertiger Industriesensor	Produktionsreife Alternative	Höher im Voraus, Geringeres Überarbeitungsrisiko	Ausgabe, Material, Montage, Kabel, OEM-Passform

Die versteckten Kosten bei DIY sind meist nicht die LED oder der Empfänger. Es ist wasserdicht, Wiederholbare Montage, Optische Ausrichtung, und die Zeit, die mit der Korrektur von Fehlwerten verbracht wurde,.

Versammlungsroute 1: Verwendung eines Ready-Optikmoduls

Für die meisten Bauer, Ein fertiges Modul ist der beste Ausgangspunkt.

1. Identifizieren Sie die Niederspannungsstifte. Die meisten einfachen Module liefern Strom, Spielfeld, und Signal. Einige Module können digitalen Ausgang liefern, Analoger Ausgang, oder beides. Nehmen Sie keine Drahtfarben an; Überprüfen Sie das Lieferantendiagramm.
2. Nur an eine kompatible Niederspannungs-Steuerplatine angeschlossen. Nutzen Sie Arduino, ESP32, Ein Datenlogger, oder einen Niederspannungseingang mit SPS, wo geeignet,. Schließen Sie den Sensor nicht direkt an das Netz oder die Verkabelung der Wechselstrompumpe an.
3. Zuerst in der Luft testen. Lesen Sie den Trockenausgang ab, bevor der Sensor in Flüssigkeit gelegt wird.
4. Nur die optische Spitze untertauchen. Erfassung der Nass-State-Ausgabe. Wenn das Signal analog ist, Beachten Sie den Unterschied zwischen trockenen und feuchten Werten.
5. Setz deine Schwelle. Verwenden Sie einen klaren Mittelpunkt zwischen trockenen und feuchten Messwerten, Fügen Sie dann eine kleine Zeitverzögerung im Code hinzu, um falsche Umschaltungen durch Wellen oder Spritzer zu vermeiden.

Für Beispiele für Niederspannungs-Mikrocontroller, Siehe die Arduino-Leitfaden. Allgemeine Signalverbindungsreferenz, Verwenden Sie die Schaltplan.

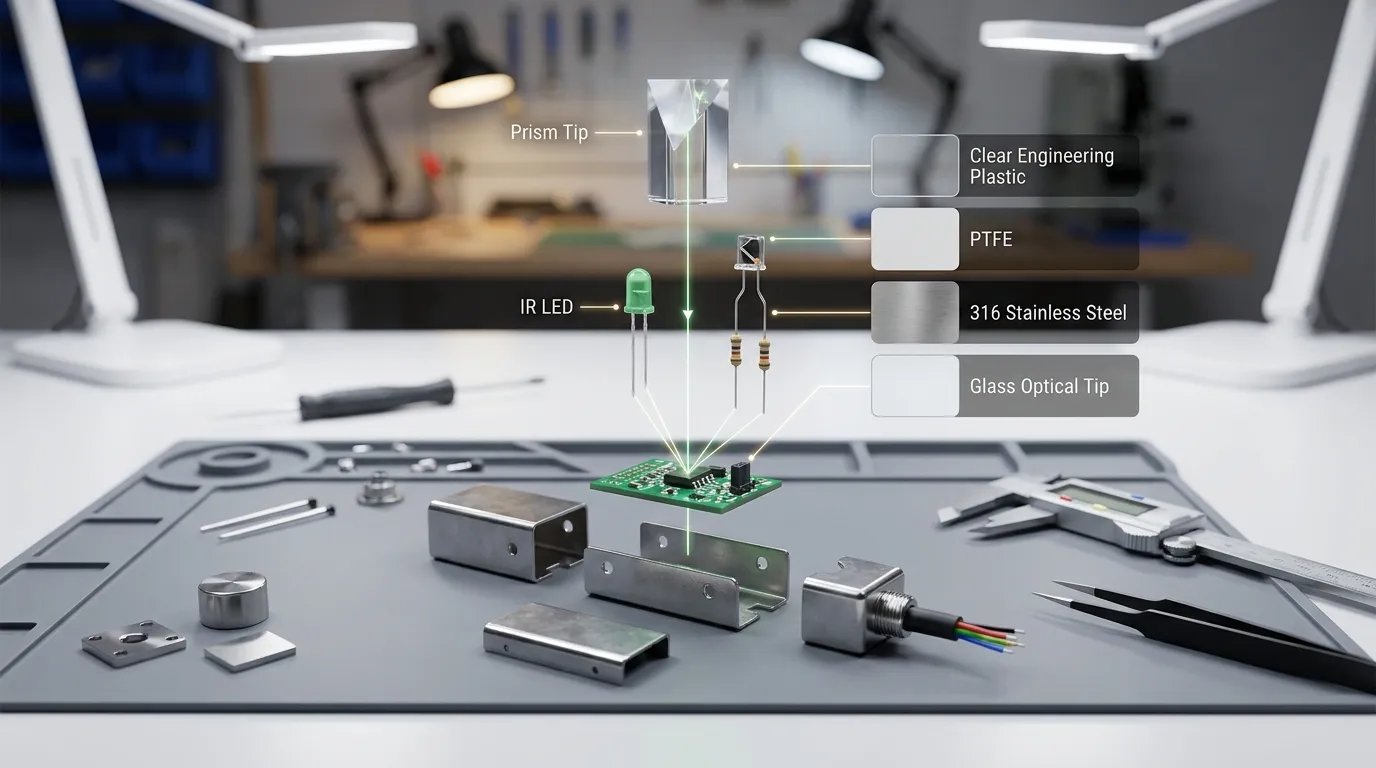

Versammlungsroute 2: Bau aus IR-LED, Fototransistor, und Prism

Wenn du den Sensorkopf selbst machen willst, Das optische Layout ist der wichtigste Teil.

Die IR-LED sollte in einem wiederholbaren Winkel in das Prisma oder die klare Spitze leuchten. Der Empfänger sollte so positioniert sein, dass reflektiertes Licht im trockenen Zustand stark zurückkehrt. Wenn Flüssigkeit das Prisma berührt, Das reflektierte Licht sinkt oder verschiebt sich. Dein Stromkreis erkennt dann diese Veränderung.

Ein einfacher Prototyp kann so angeordnet werden:

• IR-LED auf das klare Prismagehäuse gerichtet
• Fototransistor platziert, um reflektiertes IR zu empfangen
• Widerstand zur Begrenzung des LED-Stroms
• Pull-up- oder Pull-down-Widerstand für das Empfängersignal
• Mikrocontroller-analoger Eingang oder Komparator-Eingang
• Abschirmung um das optische Paar, um das Raumlicht zu blockieren
• Versiegelter mechanischer Kopf, sodass die Flüssigkeit nur die Prismaspitze erreicht

Der schwierigste Teil ist die Herstellung des Prismas. Eine raue Kunststoffspitze, Kratzte Oberfläche, Trübes Epoxidharz, oder eine falsch ausgerichtete LED kann den Sensor instabil machen. Für Wasser, Eine transparente optische Kunststoffspitze kann zum Lernen geeignet sein. Für Öl, Brennstoff, Chemikalien, Waschmittel, oder heiße Flüssigkeiten, Die Materialwahl wird viel ernster.

Benetzte Materialien: Kunststoff, PTFE, Edelstahl, und Glass

Das "benetzte Material" ist der Teil, der die Flüssigkeit berührt. Für ein DIY-Projekt, Die Leute konzentrieren sich oft nur auf die Strecke, aber das Material, das mit der Flüssigkeit in Kontakt ist, entscheidet, ob der Sensor überlebt.

Netzteil oder Ingenieurkunststoff kann für kompakte Wasserstandsdesigns nützlich sein, bei denen die chemische Exposition gering ist. Es ist leichter zu bearbeiten oder zu formen als Metall.

PTFE wird gewählt, wenn eine stärkere chemische Beständigkeit oder Antihaftverhalten erforderlich ist. Sie kann nützlich sein, wenn Rückstände oder aggressive Flüssigkeiten ein Problem sind.

316 Edelstahl ist bei Industriegehäusen üblich, da es mechanische Festigkeit bietet, Korrosionsbeständigkeit, und eine professionelle Gewindekarosserie.

Glasoptische Spitzen werden oft dort verwendet, wo optische Klarheit, Temperaturbeständigkeit, oder chemische Stabilität ist wichtig. Glas kann auch bei der wiederholbaren Erkennung an der Prismaoberfläche helfen..

Für DIY-Lernen, Einfaches Plastik könnte akzeptabel sein. Für OEM-Ausrüstung, Vorrichtungen, Brennstoff-/Ölprojekte, oder exportierte Produkte, Überprüfen Sie die Materialkompatibilität, bevor Sie einen Sensor bestellen.

Ausgabetypen, die Sie sehen könnten: Digital, NPN, PNP, und 4–20 mA

Kleine Hobbymodule liefern meist ein einfaches digitales Signal oder eine analoge Spannung. Industrielle Sensoren können NPN verwenden, PNP, Relais-ähnliche Schnittstelle, oder 4–20 mA-Ausgang, abhängig vom Steuerungssystem.

NPN-Ausgabe ist üblich, wo der Sensor Strom zum Steuereingang leitet.

PNP-Ausgabe ist üblich, wo der Sensor Strom an den Steuereingang liefert..

4–20 mA Ausgang wird üblicherweise für die industrielle analoge Übertragung verwendet, Vor allem, wo lange Kabelverläufe oder Geräuschunfähigkeit wichtig sind. Für einen einfachen Punkt-Level-DIY-Sensor, Digitaler Ausgang reicht in der Regel aus.

Vor der Bestellung, Überprüfe den Eingangstyp deines Controllers. Ein Sensor mit falschem Ausgang kann trotzdem ein guter Sensor sein, Aber sie wird ohne Interface-Elektronik nicht sauber mit deiner Platine verbunden.

Korrekte Montage des Sensors

Die Montage entscheidet, ob dein optischer Sensor saubere Messwerte liefert.

Die seitliche Montage ist für die Punktpegelerkennung üblich. Die Prismenspitze geht durch die Panzerwand und sitzt genau auf dem Niveau, das du erkennen möchtest. Gewindemontage ist stärker als Kleber oder Klebeband, Vor allem, wenn der Tank vibriert oder das Kabel gezogen wird.

Für kleine DIY-Behälter, Eine Halterung kann den Sensor von oben halten, aber die Spitze muss auf der gewählten Höhe fixiert bleiben. Wenn sich der Sensor bewegt, Dein Triggerlevel bewegt sich auch.

Überprüfen Sie diese Befestigungspunkte:

• Halte die Prismenspitze sauber und der Flüssigkeit ausgesetzt.
• Vermeiden Sie es, die Spitze zu nah an reflektierende Wände oder glänzende Metallteile zu platzieren.
• Lass die Kabel nicht so hängen, dass sie am Sensor ziehen.
• Schließen Sie die Öffnung des Tanks richtig ab.
• Halte die Elektronikseite von Kondenswasser und Spritzern fern.
• Wählen Sie Gewinde und Befestigungsstil, bevor Sie den Tank bohren.

Für Produktionsanlagen, Häufige Entscheidungen sind gerade vs. rechtwinkliger Körper, Gewinde- vs. Flanschmontage, Kunststoff vs. Edelstahlgehäuse, und Kabellänge.

Kalibrierung: Mach aus feuchten und trockenen Messwerten ein zuverlässiges Signal

Die Kalibrierung ist einfach, sollte aber nicht übersprungen werden.

Erste, Den Sensor in der Luft einschalten und die Trockenmessung aufzeichnen. Dann befeuchten Sie das Prisma vollständig und zeichnen Sie die Nassanzeige auf. Wenn analoge Eingänge verwendet werden, Wählen Sie eine Umschaltschwelle zwischen diesen beiden Werten. Wenn digitaler Ausgang verwendet wird, Bestätigen Sie, ob das Modul bei Feuchtigkeit HOCH oder HOCH bei Trockenheit anzeigt.

Dann testet man die realen Bedingungen:

• Langsames Auffüllen
• Schnelles Auffüllen
• Platschen
• Blasen
• Schaum
• Tropfen, die an der Spitze haften
• schmutziges Wasser oder Rückstände
• Umgebungslichtbelichtung
• Schwingungen in der Nähe des Beckens

Debounce im Code oder in der Logik hinzufügen. Eine kurze Verzögerung vor der Bestätigung von Nass oder Trocken verhindert Fehlalarme, wenn Flüssigkeit kurzzeitig das Prisma berührt.

Häufige DIY-Fehler und wie man sie vermeidet

Umgebungslichtstörungen: IR-Empfänger können von Sonnenlicht beeinflusst werden, Starke Lampen, oder reflektierende Umgebung. Schirme die LED und den Empfänger ab, und in der Nähe der endgültigen Installationsumgebung zu testen.

Schmutziges Prisma: Ölfilm, Mineralienmaßstab, Algen, Staub, oder klebrige Flüssigkeit kann den optischen Weg verändern. Reinige die Spitze und wähle ein Material, das zur Flüssigkeit passt.

Falsche Ausgangsannahme: Manche Sensoren schalten sich an, wenn sie nass sind.; andere schalten sich nach Trockenheit EIN.. Teste immer beide Zustände, bevor du Steuerlogik anschließt.

Schlechte Abdichtung: Ein funktionierender Werkbankprototyp kann in einem feuchten Tankbereich versagen. Kabelausgänge abdichten, Schützen Sie die Platine, und vermeiden Sie freiliegende Lötstellen in der Nähe von Flüssigkeit.

Schlechte Prismengeometrie: DIY-Prismen benötigen saubere Oberflächen und wiederholbare Winkel. Grob geschnittenes Acryl oder trüber Kleber können Reflexionen reduzieren.

Keine mechanische Dehnungsentlastung: Eine Kabelbewegung kann den Sensor lockern oder eine Dichtung reißen lassen.

Kein Debounce: Wellen, Schaum, und Tröpfchen können kurze falsche Übergänge erzeugen. Bestätigen Sie den Zustand für einen kurzen Zeitraum, bevor Sie darauf reagieren.

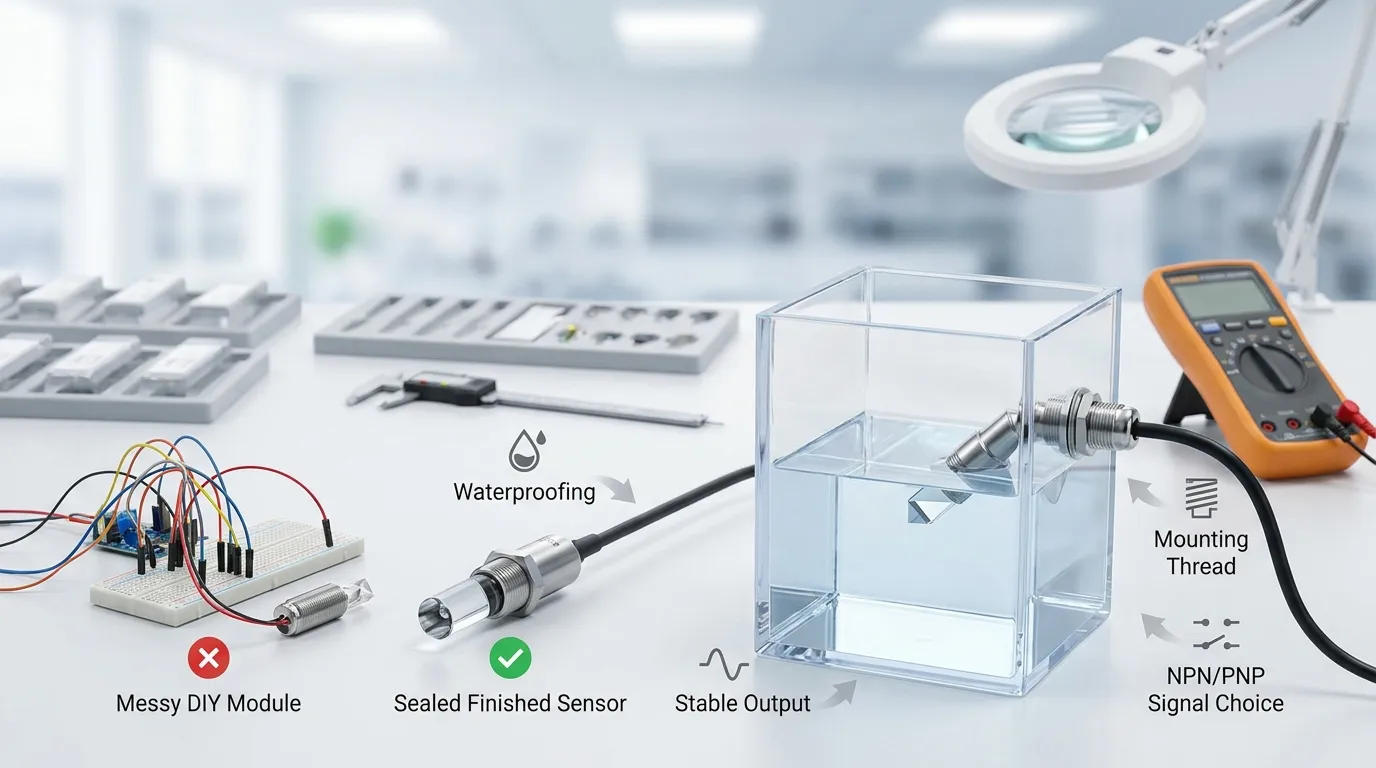

Der Kauf eines fertigen Sensors ist günstiger als selbst

DIY ist günstiger, wenn man lernt, Eine Idee testen, Oder einen schnellen Prototyp aus bereits vorhandenen Teilen bauen. Aber ein fertiger optischer Pegelsensor ist oft günstiger, wenn man die gesamten Projektkosten mitzählt.

Kaufe einen fertigen Sensor, wenn du ihn brauchst:

• Wiederholbare Nass-/Trockendetektion
• Abgedichtete Kabel und Gehäuse
• stabiles NPN, PNP, oder industrielle Produktion
• kompakter Körper für begrenzten Platz
• PTFE, 316 Edelstahl, Glas, oder andere Optionen mit benetztem Material
• OEM/ODM-Anpassung
• Produktionsmengenkonsistenz
• Kommunikation über exportfähige Lieferanten
• Weniger Feldfehler

HojellyTek ist ein Hersteller und Exporteur aus Shenzhen, der sich auf photoelektrische optische Sensoren spezialisiert hat, Inhouse-R&D, sowie OEM/ODM-Flüssigniveau-Sensorprojekte für Kunden in den USA, WIR, Indien, und andere Märkte. Wenn dein DIY-Prototyp sich auf ein echtes Produkt zubewegt, unsere Fertiger mikrooptischer Sensor kann die Überarbeitung verringern, Verdichtungsrisiko, und Montagezeit.

Was Sie vor der Bestellung eines fertigen optischen Pegelsensors überprüfen sollten

Vor dem Absenden einer RFQ, Bereite diese Details vor:

• Flüssigtyp: Wasser, Öl, Brennstoff, Reinigungsmittelmittel, Kühlmittel, oder chemisch
• Tankmaterial und Wanddicke
• Montageposition und erforderlicher Gewindestil
• Anforderungen an die Nass-/Trockenlogik
• Ausgabetyp: NPN, PNP, analog, oder eine andere Schnittstelle
• Die Versorgungsspannung, die von deiner Steuerplatine benötigt wird
• Kabellänge und Steckverbinderpräferenz
• Präferenz für benetztes Material: Plastik, PTFE, 316 Edelstahl, Glas
• ob das Projekt eine OEM-Karosseriegröße benötigt, Eigenmarke, oder maßgeschneidertes Kabel
• ob der Sensor für den Prototyp ist, Pilotlauf, oder Massenproduktion

Für Smart-Tank-Überwachung oder vernetzte Geräteprojekte, Sie können auch Integrationsbedürfnisse wie Controller-Platinen besprechen, Drahtlose Module, oder Tuya/Smart Life-bezogenes Systemdesign, wo relevant.

FAQ

Kann ich einen DIY-optischen Flüssigkeitspegelsensor mit einer IR-LED und einem Fototransistor bauen??

Ja. Man kann einen einfachen optischen Punktpegeldetektor mit einer IR-LED bauen, Fototransistor, Prismenspitze, Widerstände, und eine Niederspannungssteuerung. Die schwierigen Teile sind die optische Ausrichtung, Abdichtung, Umgebungslichtabschirmung, und stabile Kalibrierung.

Ist ein fertiges optisches Pegelmodul besser, als aus separaten Teilen zu bauen?

Für die meisten praktischen Projekte, ja. Ein Ready-Modul spart Zeit, da der optische Kopf und die Grundschaltung bereits zusammengesetzt sind. Aus einzelnen Teilen zu bauen ist besser fürs Lernen, benutzerdefinierte Experimente, oder zu verstehen, wie das Sensorprinzip funktioniert.

Kann dieser Sensor den vollen Tankstand messen??

Ein einfacher optischer Pegelsensor erkennt an einer Stelle Flüssigkeit. Es zeigt an, ob die Prismenspitze nass oder trocken ist. Zur kontinuierlichen Tankpegelmessung, Du brauchst einen anderen Sensoransatz oder mehrere Sensorpunkte.

Warum löst mein optischer Sensor falsch aus??

Häufige Ursachen sind Sonnenlicht, Schmutzige Prismaoberflächen, Tröpfchen, die an der Spitze hängen bleiben, Reflektierende Tankwände, Lose Verkabelung, schlechte Abdichtung, und kein Debounce in der Steuerlogik. Testwerte bei trockenen und nassen Werten unter realen Montagebedingungen.

Kann ich diesen Sensor verwenden, um eine Pumpe zu steuern??

Man kann das Niederspannungssensorsignal als Eingang für einen geeigneten Controller verwenden. Schließen Sie den Sensor nicht direkt an das Netz oder eine Wechselstrompumpe an. Jeder Pumpenstromkreis sollte von einer qualifizierten Person mit angemessener Isolation und Sicherheitsschutz ausgestattet sein.

Wann sollte ich HojellyTek kontaktieren, anstatt weiter DIY zu machen??

Kontaktieren Sie HojellyTek, wenn Ihr Prototyp eine versiegelte Karosserie benötigt, Stabile Ausgabe, kompakte Größe, Spezielles benetztes Material, OEM/ODM-Anpassung, oder produktionsreife Konsistenz. Schick deinen flüssigen Typ, Montagemethode, Ausgangsanforderungen, und Mengenplan per WhatsApp oder E-Mail, um ein Angebot anzufordern.
