Optisch (Infrarot) Verdrahtungsdiagramm des Wasserstandsensors

Die Schaltplan des optischen Pegelsensors für einen typischen dreidrahtigen optischen/IR-Wasserstandssensor ist einfach: Verbinden Sie sich VCC an eine 5V-Versorgung, GND zum gemeinsamen Nenner, und OUT zum digitalen Eingang, Relaismodul-Eingang, oder Steuerschalter-Signalanschluss. Für ein NPN-Open-Collector-Ausgabe, der OUT-Draht erzeugt nicht immer von selbst eine Spannung; Meistens braucht es eine Klimmzug damit der Controller ein klares HOCH/NIEDRIG-Signal lesen kann.

Praktisch gesehen: Versorgen Sie den Sensor, Teilen Sie den Platz, Zieh das Signal hoch, dann lässt das OUT-Kabel den Controller-Eingang oder die Relais-Schnittstelle umschalten. Fangen Sie nicht damit an, die Drahtfarben zu erraten – bestätigen Sie die Pinbelegung im Datenblatt oder in der Lieferantendokumentation, bevor Sie Strom anlegen.

Schnelles Verdrahtungsdiagramm in Worten

Für einen gängigen dreidrahtigen optischen Wasserstandssensor:

VCC → 5V Gleichstrom
Verbinden Sie das positive Versorgungskabel des Sensors mit dem 5V-Ausgang des Controllers oder einem regulierten 5V-Netzteil.

GND → 0V / Spielfeld
Verbinden Sie die Sensormasse mit der Masse der Stromversorgung und der Leitermasse. Arduino, Raspberry Pi Schnittstellenplatinen, SPS-Eingänge, Relaismodule, und die Sensorleistung muss sich eine Referenzmasse teilen.

OUT → Digitaleingang oder Relaissteuerungseingang
Verbinden Sie OUT mit dem Eingangspin, der Flüssigkeitsanwesenheit erkennen muss. Wenn der Sensor ist NPN-Openkollektor, OUT funktioniert wie ein sinkender Schalter. Es zieht das Signal nach unten, wenn es aktiv ist, daher benötigt der Eingang normalerweise einen Pull-up auf 5V.

Pull-up → OUT zu VCC
Der Pull-up macht das Signal lesbar, wenn der NPN-Transistor es nicht nach unten zieht. Einige Mikrocontroller können einen internen Pull-up verwenden; Industriesteuerungen oder Relaismodule benötigen möglicherweise die korrekte Eingangsverdrahtung gemäß ihrem Schaltungsdesign.

Relais oder Steuerschalter → eine Schnittstelle verwenden
Wenn du eine Pumpe wechselst, Ventil, Alarm, oder Relais, Verwenden Sie ein Relaismodul oder eine Transistor-/Treiberschaltung. Gehen Sie nicht davon aus, dass das Sensor-OUT-Kabel eine Relaisspule direkt mit Strom versorgen kann.

Für tiefere Beispiele auf Brettebene, Siehe die Arduino-Leitfaden und Raspberry Pi Leitfaden.

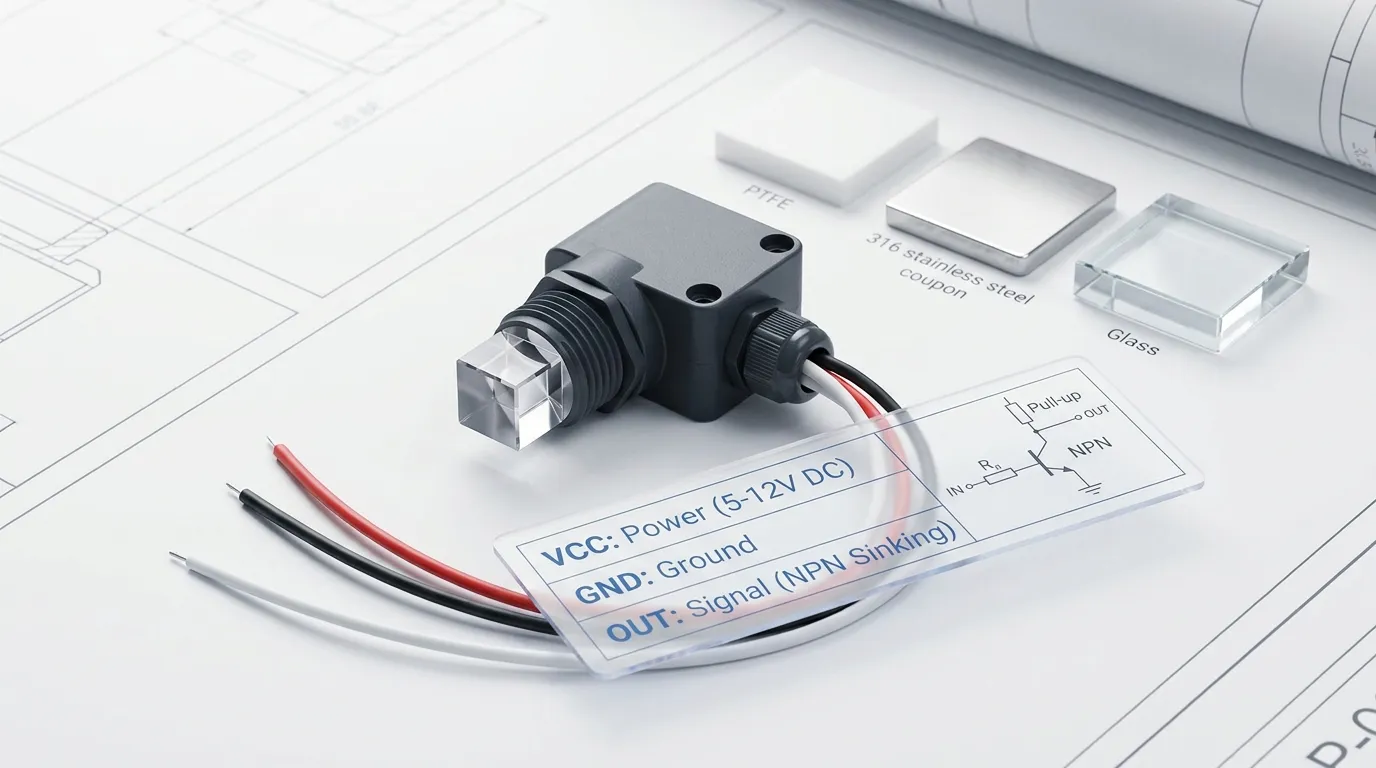

3-Drahtoptik / IR-Wasserstandssensor-Pinout-Tabelle

Drahtfarben sind nur häufige Beispiele. Überprüfen Sie immer die tatsächliche Pinbelegung vor dem Verdrahten, insbesondere für OEM/ODM-Sensoren, Panel-Mount-Versionen, und maßgeschneiderte Kabelbaugruppen.

Sensor-Pin / Draht	Typische Funktion	Verbinden Sie sich mit	Verdrahtungshinweise
VCC / +V	Sensorleistungseingabe	5V-DC-Versorgung in einem typischen Testaufbau	Verwenden Sie die für Ihr Sensormodell angegebene Spannung. Für diesen Leitfaden, das grundlegende Verdrahtungsbeispiel verwendet 5V.
GND / 0V	Leistungsrückgabe	Steuerungsmasse und Stromversorgung negativ	Die Masse muss zwischen dem Sensor und dem Gerät geteilt werden, das das Signal liest.
ENDE / Signal	Schaltausgang	Digitaler Eingang, Relaismodul-Eingang, Steuerschalter-Eingang, SPS-Eingangsschnittstelle	Für NPN-Open-Collector-Ausgaben, Verwenden Sie einen Pull-up, damit der Eingang HOCH anzeigen kann, wenn der Ausgang nicht sinkt.
Pull-up-Verbindung	Signalreferenz	OUT an VCC	Benötigt, wenn die Eingabe noch keinen Pull-up liefert.
Relais-/Steuerschnittstelle	Laststeuerung	Relaismodul, Transistortreiber, oder Controller-Eingang	Verwenden Sie eine Schnittstellenstufe für Pumpen, Ventile, Alarme, oder Lasten mit höherem Strom.

Wie die NPN-Open-Collector-Ausgabe funktioniert

Viele 3-adrige optische/IR-Wasserstandssensoren verwenden einen NPN-Openkollektor Ausgabe. Das bedeutet, dass sich der Sensorausgang wie ein Erdungsschalter verhält, Nicht wie ein Stromausgang mit Stromspannung.

Wenn der Sensorausgang inaktiv ist, das OUT-Kabel kann schwimmen, es sei denn, ein Pull-up ist vorhanden. Mit einem Klimmzug, der Eingang zeigt HOCH. Wenn der Sensorausgang aktiv wird, der interne Transistor zieht OUT in Richtung Masse, daher zeigt die Eingabe NIEDRIG an.

Deshalb denken viele Nutzer, dass der Sensor "keine Spannung liefert". In Wirklichkeit, Der Ausgang könnte korrekt funktionieren, aber der Schaltung fehlt ein Pull-up oder der Controller-Eingang ist nicht korrekt konfiguriert.

Für einen Mikrocontroller, OUT verbindet sich üblicherweise mit einem digitalen Eingang. Für einen industriellen Controller, OUT kann sich mit einem kompatiblen digitalen Eingangskanal verbinden. Für ein Relaismodul, OUT sollte sich nur dann mit dem Signaleingang verbinden, wenn der Moduleingangstyp mit einem sinkenden NPN-Signal kompatibel ist.

Nass- vs. Trockenlogik: NO- und NC-Verhalten

Optische Wasserstandssensoren erkennen, ob sich die Messspitze in der Luft befindet oder von Flüssigkeit bedeckt ist. Im Inneren des Sensors, eine IR-LED sendet Licht in eine Prismenspitze, und ein Phototransistor erkennt das zurückgegebene Licht. Wenn die Spitze trocken ist, Licht reflektiert im Inneren des Prisma anders. Wenn Flüssigkeit die Spitze bedeckt, der brechungsbedingte Zustand ändert sich, Der Empfänger erkennt also ein anderes Signal.

Die Ausgangslogik hängt vom Sensordesign ab:

• KEINE Logik kann nur dann eingeschaltet werden, wenn die Flüssigkeit die Messspitze erreicht.
• NC-Logik kann AUSGESCHALTET werden, wenn die Flüssigkeit die Sensorspitze erreicht.
• Einige Produkte sind in unterschiedlichen Ausgangsversionen erhältlich.
• Manche Regelungssysteme kehren die Logik in der Software um, anstatt die Hardware zu wechseln.

Denn Nass-/Trockenverhalten kann je nach Modell variieren, Verlassen Sie sich nicht nur auf das Etikett "optischer Wasserstandssensor". Bestätigen Sie, ob Ihr erforderlicher sicherer Zustand nüss = aktiv, Trocken = aktiv, nass = NIEDRIG, oder Trocken = NIEDRIG.

Für den Schutz vor Pumpentrockenlauf, Viele Ingenieure bevorzugen eine logische Anordnung, bei der ein gebrochener Draht oder ein verlorenes Signal als Fehler behandelt werden kann. Für Überlaufmelder, Die Priorität ist oft die schnelle Detektion, wenn die Flüssigkeit den Hochstufenpunkt erreicht.

Anschluss an ein Relais oder einen Steuerschalter

Wenn der optische Sensor als Steuerschalter verwendet wird, das Ausgangssignal sollte normalerweise einen Steuereingang steuern, nicht direkt die Last.

Ein sicheres Verkabelungskonzept ist:

Sensor VCC → 5V
Sensor-GND → gemeinsame Masse
Sensor-OUT → Relaismodul-Eingang oder Controller-Eingang
Relaiskontakte → Pumpe, Ventil, Summer, Alarm, oder Steuerkreis

Die Relaiskontakte führen die Lastschaltung durch. Der Sensor liefert nur das Pegelsignal.

Für eine nackte Relaisspule, Verwenden Sie eine geeignete Treiberstufe. Der Sensorausgang ist nicht dazu gedacht, einen Relaistreiber zu ersetzen, es sei denn, die Stromangabe und das Schaltungsdesign sind bestätigt. Induktive Lasten benötigen ebenfalls Schutz wie Unterdrückung über die Spule oder den Lastkreis hinweg. In OEM-Geräten, dies wird üblicherweise auf der Steuerleiterplatte oder dem Relaismodul geregelt.

Wenn du einen einfachen Prototyp baust, Ein Relaismodul mit Signaleingang ist einfacher als eine lose Relaisspule. Wenn du ein Produkt entwirfst, Bestätigen Sie den Eingangstyp, Abzugspolarität, Laststrom, Isolationsbedürfnisse, und das Fehlerverhalten, bevor die Verkabelung finalisiert wird.

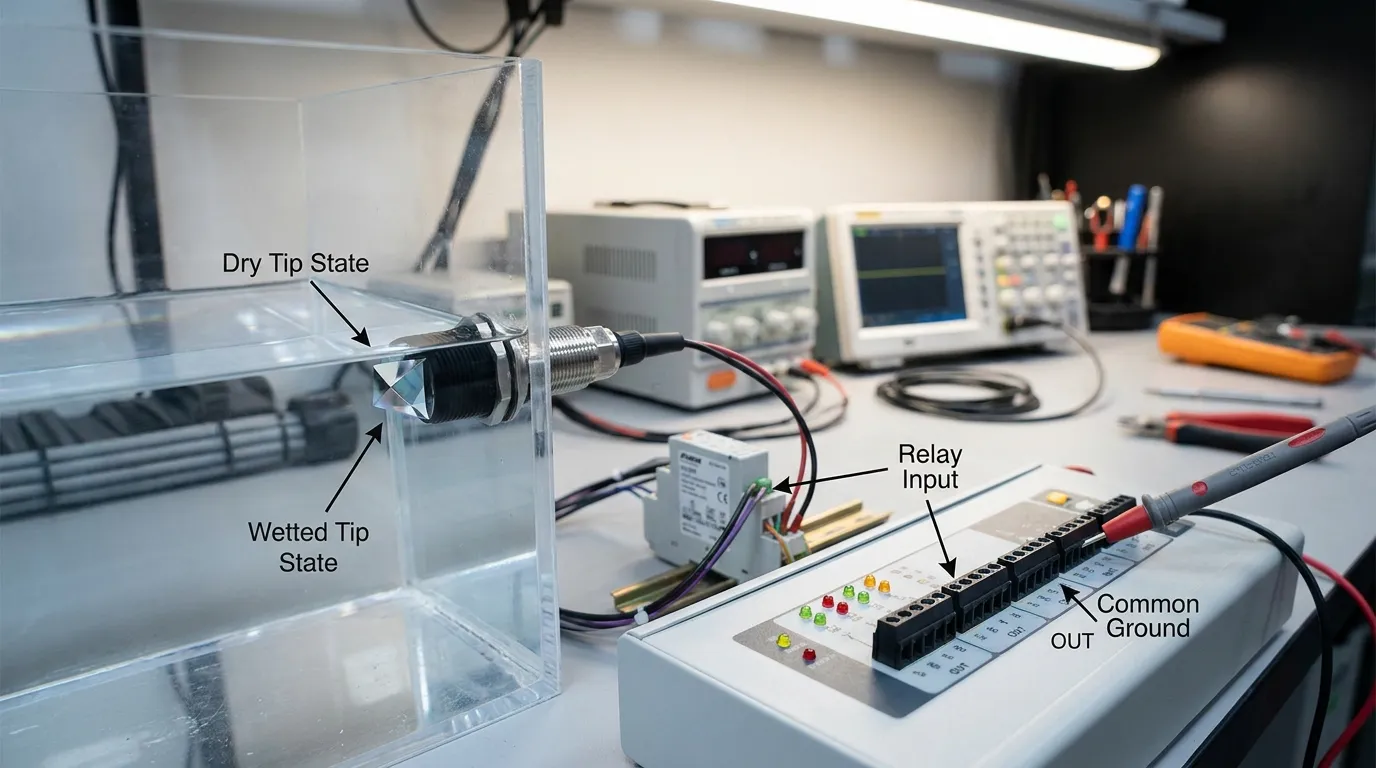

Test des Sensors vor der Installation

Teste die Verkabelung auf der Werkbank, bevor du den Sensor in einen Tank einbaust.

Erste, Verbinden Sie VCC und GND mit der richtigen 5V-Versorgung und überprüfen Sie die Polarität. Dann verbinden Sie OUT mit einem digitalen Eingang oder Meter-Testpunkt mit dem richtigen Pull-up. Halte die Messspitze trocken und beobachte den Ausgangszustand. Nächster, Bedecke die Prismenspitze mit Wasser und beobachte, ob sich OUT verändert.

Wenn sich das Signal ändert, wenn die Spitze benetzt wird, Der Sensor schaltet um. Wenn sich das Signal nicht ändert, Überprüfe die Leistung, Spielfeld, Klimmzug, und Logikmodus, bevor man den Sensor beschuldigt.

Ein Multimeter kann helfen, Denken Sie jedoch daran, dass ein Ausgang mit offenem Kollektor möglicherweise keine saubere Spannung anzeigt, es sei denn, der Pull-up und die gemeinsame Erde sind korrekt. Für Mikrocontroller-Tests, Druck des Eingabezustands in der Software. Für Relaistests, Beobachten Sie die Anzeige des Relaismoduls und hören Sie erst nach der Bestätigung, dass das Modul korrekt verdrahtet ist, auf die Relaisbewegung.

Für weitere technische Produkthinweise, Siehe die IR-Sensordokumentation.

Häufige Verkabelungsfehler und -behebungen

Kein gemeinsames Gelände
Der Sensor hat Strom, aber der Controller kann OUT nicht richtig auslesen. Verbinden Sie Sensor-GND und Controller-GND miteinander.

Kein Klimmzug bei NPN OUT
Der Ausgang schwebt und liefert instabile Messwerte. Fügen Sie einen Pull-up entsprechend dem Design des Controller-Eingangs hinzu oder aktivieren Sie ihn.

Falsche Annahme um Drahtfarbe
Nicht jeder Anbieter verwendet dieselben Kabelfarben. VCC bestätigen, GND, und AUS, bevor die Stromversorgung eingesetzt wird.

Umgekehrte Nass/Trocken-Logik
Der Sensor funktioniert, Aber die Mechanik der Software oder das Relais ist entgegengesetzt. Bestätigen Sie die NO/NC-Logik und invertieren Sie die Eingabe in der Software oder wählen Sie die richtige Ausgangsversion aus.

Versuche, eine Relaisspule direkt anzutreiben
Der Ausgang kann ausfallen oder das Relais schaltet nicht. Verwende ein Relaismodul, Transistortreiber, oder Controller-Eingangsstufe.

Schmutzige Prismenspitze
Ölfilm, Maßstab, Schaumrückstände, oder eine Klebstoffkontamination kann ein zuverlässiges optisches Schalten verhindern. Reinigen Sie das Prisma und prüfen Sie die chemische Kompatibilität.

Reflektierende oder enge Montagefläche
Reflexionen der Panzerwand, Blasen, oder schlechte Positionierung kann zu instabiler Erkennung führen. Montiere den Sensor so, dass die Prismaspitze sauber mit der Zielflüssigkeit in Kontakt kommt.

Falsches Sensormaterial
Wasser, Öl, Chemikalien, Lebensmitteltaugliche Flüssigkeiten, Kraftstoffe, und korrosive Flüssigkeiten erfordern unterschiedliche benetzte Materialien. Bestätigen Sie die Kompatibilität vor der Bestellung.

Materialien, Montage, und Ausgabeoptionen, die Käufer überprüfen sollten

Ein Schaltplan löst die elektrische Verbindung, Aber die richtige Sensorwahl hängt von der Flüssigkeit ab, Panzerkonstruktion, und Controller.

Für optische/photoelektrische Punktpegeldetektion, Die Messspitze besteht oft aus einem transparenten Prismamaterial. Je nach Anwendung, Käufer benötigen möglicherweise ein Netzteil, PTFE, 316 Edelstahlgehäuse, oder Glaskontakt-Designs. Wassertanks und Geräte können kompakte Kunststoffsensoren verwenden. Chemikalientanks können PTFE- oder Edelstahlkonstruktion erfordern. Öl- und Brennstoffanwendungen benötigen eine sorgfältige Materialkontrolle wegen der Aufwellung, Flecken, oder Rückstände können die langfristige Zuverlässigkeit beeinflussen.

Auch die Montage spielt eine Rolle. Einige Sensoren sind über einen Gewindeanschluss installiert, während andere Paneelmontagen verwenden, maßgefertigte Flansche, Kompakte Sondenformen, oder kabelmontierte Baugruppen. Die Prismaspitze muss auf der tatsächlichen Schalthöhe sitzen, Nicht oberhalb einer toten Zone oder in einer Tasche, in der Flüssigkeit nicht sauber eindringt.

Der Outputtyp ist eine weitere Kaufentscheidung. NPN ist üblich für das Sinken digitaler Eingänge. PNP kann von einigen industriellen Steuerungssystemen bevorzugt werden. Für kontinuierliche Pegelmessung, Käufer können einen analogen Ausgang wie 4–20 mA anstelle eines einfachen Weichschalters in Betracht ziehen. Dieser Artikel konzentriert sich auf die 3-Adrige Punktverdrahtung, da dies die häufigste Voraussetzung für die Suche nach Verdrahtungsdiagrammen ist.

HojellyTek stellt photoelektrische optische Sensorprodukte in Shenzhen mit hausinternem R her&D, OEM/ODM-Unterstützung, und Exporterfahrung für die USA, WIR, und Indien. Für die größere Sensorkategorie, Besuchen Sie die Optischer Pegelsensor Seite.

Was man vor der Bestellung bestätigen sollte

Vor dem Kauf eines 3-Adrig-Optisch-/IR-Wasserspiegelsensors, Bestätigen:

• Versorgungsspannung, die von deiner Steuerplatine benötigt wird
• Ausgangstyp: NPN, PNP, analog, oder benutzerdefiniertes Signal
• Nass-/Trockenlogik: NO- oder NC-Verhalten
• Pull-up- oder Eingangsschaltungsanforderungen
• Flüssigkeitstyp und benetzte Materialkompatibilität
• Montagegewinde, Panelloch, Flansch, oder individuelle Installationsmethode
• Kabellänge, Steckverbinder, und Drahtfarbdefinition
• Ob der Sensor einen Controller-Eingang steuert, Relaismodul, Pumpensteuerung, Alarm, oder IoT-Board
• Benötigtes Gehäusematerial für Wasser, Öl, Brennstoff, Chemikalie, oder Gerätenutzung
• Ob OEM-Kennzeichnung, Kabelanpassung, oder eine Modulintegration ist erforderlich

Für Smart Home oder vernetzte Geräte, Die Integration von Tuya/Smart Life könnte auf Systemebene relevant sein, Aber die Sensorverkabelung selbst beginnt immer noch mit derselben Grundregel: Macht, Spielfeld, Signal, und korrekte Eingangslogik.

Häufig gestellte Fragen

Was ist das grundlegende optische Pegelsensor-Verkabelungsdiagramm?

Die Grundverkabelung ist VCC zu 5V, GND zum gemeinsamen Boden, und OUT zum Eingangspin oder Relaismodul-Signaleingang. Für eine NPN-Open-Collector-Ausgabe, Fügen Sie einen Pull-up hinzu oder aktivieren Sie, damit das Signal sauber zwischen HOCH und NIEDRIG wechseln kann.

Benötigt ein dreidrahtiger optischer Wasserstandssensor einen Pull-up-Widerstand?

Wenn der Ausgang NPN-Open-Collector ist, ja, Das Signal benötigt in der Regel einen Pull-up. Ohne sie, OUT kann schwimmen und der Controller kann instabile oder falsche Zustände anzeigen. Einige Platinen bieten interne Klimmzüge, dies muss jedoch in der Eingangsschaltung bestätigt werden.

Kann ich den Sensor direkt an ein Relais anschließen??

Verbinden Sie den Sensor mit einem Relaismodul-Eingang oder einer Treiberschaltung, Nicht direkt an eine Hochstrom-Relaisspule, es sei denn, die Sensorqualität und das Schaltungsdesign bestätigen, dass sie sicher ist. Für Pumpen, Ventile, und Alarme, Verwenden Sie die Relaiskontakte, um die Last umzuschalten.

Warum bleibt die Ausgabe immer HOCH oder NIEDRIG?

Häufige Ursachen sind das Fehlen gemeinsamer Nenner, Kein Windelzug, Umgekehrte Versorgungspolarität, Falsche Eingangslogik, falsche NO/NC-Annahme, Schmutzige Prismenspitze, oder den falschen Ausgangstyp für den Controller verwenden. Teste den Sensor trocken und nass, bevor du ihn einbaust.

Ist Nassdetektion normalerweise offen oder normal geschlossen??

Es kommt auf das Modell an. Einige Sensoren aktivieren sich, wenn Flüssigkeit die Spitze bedeckt; andere deaktivieren. Bestätige die Nass-/Trockenlogik vor der Bestellung, insbesondere zum Überlaufschutz, Trockenlaufschutz, und Alarmkreise, bei denen das Sicherheitsverhalten wichtig ist.

Kann ich denselben Sensor mit Arduino und Raspberry Pi verwenden??

Ja, Die Verdrahtungsdetails unterscheiden sich jedoch, da Eingangsspannung und Pull-up-Anordnung je nach Platine unterschiedlich sein können. Verwenden Sie die dedizierten Arduino- und Raspberry Pi-Verdrahtungsanleitungen, bevor Sie den Sensor an eine Entwicklungsplatine anschließen.
