Intrinsisch sicherer optischer Pegelsensor

Intrinsisch sichere optische Pegelmessfähigkeiten

HojellyTek ist ein Hersteller und Exporteur aus Shenzhen, der sich auf photoelektrische optische Flüssigkeitspegelmessung spezialisiert hat. Unser Ingenieurteam unterstützt maßgeschneiderte optische Punktniveau-Sensordesigns für Hersteller von Industriegeräten, Lieferanten von Panzersystemen, und Automatisierungsintegratoren, die kompakte Integratoren benötigen, nicht-mechanische Flüssigkeitsdetektion.

Für Projekte in Gefahrenbereichen, Der Umfang kann auch umfassen:

• Optische prismabasierte Punktpegelerkennung für vorhandene Flüssigkeit / Flüssigkeit fehlt
• IR-LED- und Fototransistor-Sensorstrukturen für die Erkennung von trockenen und benetzten Zuständen
• Diskussionen über Sensorkörpermaterialien, einschließlich PSU, PTFE, 316 Edelstahl, und Glas, wo es geeignet ist
• NPN, PNP, oder analoge Ausgangsdiskussionen basierend auf dem Steuerungssystem
• Gewinde, Panel, Panzerwand, und individuelle Montagekonzepte
• Kabel, Steckverbinder, und Überprüfung des Verdrahtungslayouts für leistungsschwache Sensorschleifen
• OEM/ODM-Gehäuse, Sondenlänge, Drahtausgang, und Anpassung der Ausgangslogik
• RFQ-Unterstützung für Kunden, die Ausrüstung in die USA exportieren, WIR, Indien, und andere Industriemärkte

Für allgemeine Arbeitsprinzipien und standardisierte Sensoroptionen, Siehe unsere Optischer Pegelsensor Überblick und die Produkt des optischen Pegelsensors Seite.

Das IS-Konzept: Zündung verhindern, indem man die Energie begrenzt

Intrinsische Sicherheit bedeutet nicht, ein stärkeres Gehäuse zu schaffen. Es geht darum, den elektrischen Stromkreis so zu gestalten, dass die verfügbare Energie zu gering ist, um in einer gefährlichen Atmosphäre einen zündfähigen Funken oder Oberflächentemperatur zu erzeugen. In einer Flüssigkeitspegel-Messschleife, Das bedeutet, dass der Sensor, Kabel, Barriere oder Isolator, und der Steuereingang muss als eine sicherheitsbezogene Schaltung behandelt werden.

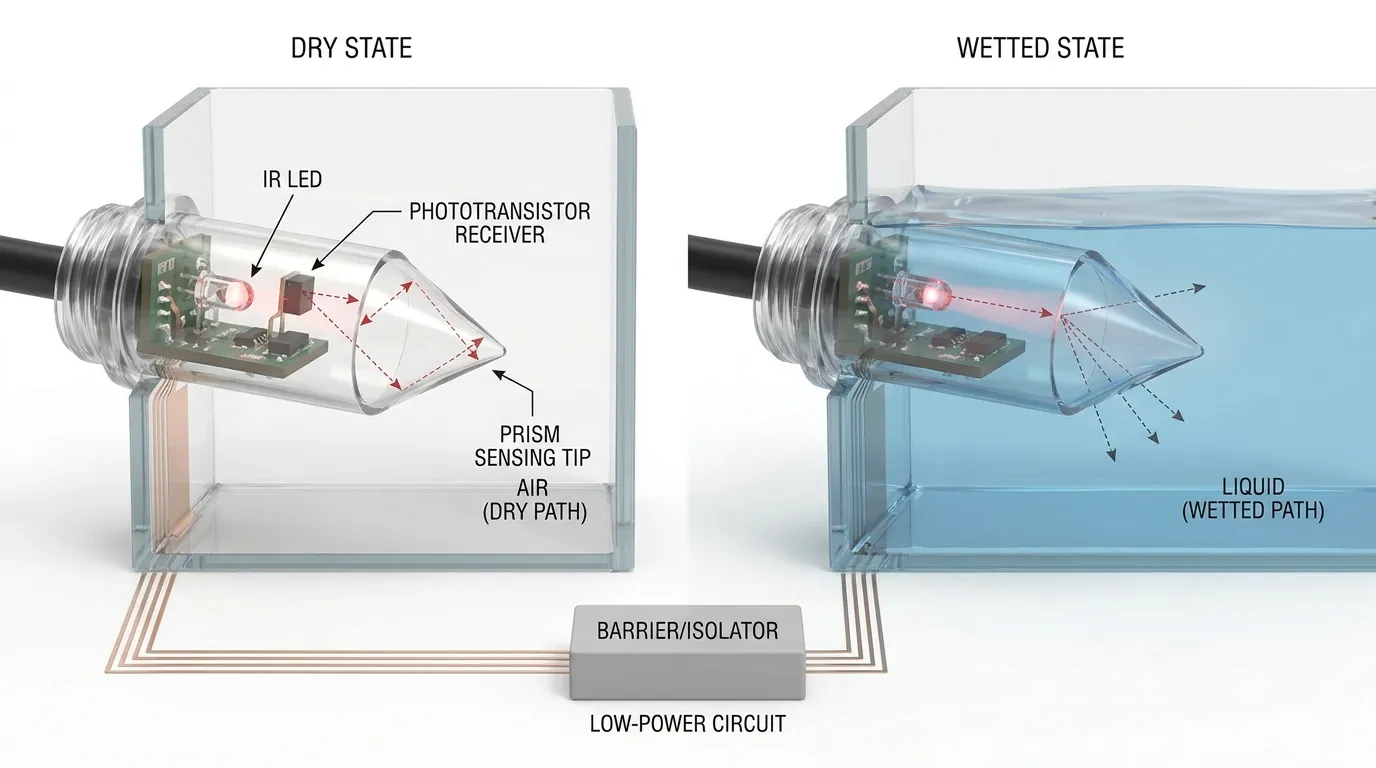

Das ist wichtig, weil ein optischer Flüssigkeitspegelsensor normalerweise elektrische Komponenten enthält: eine Infrarot-LED strahlt Licht in eine Prismenspitze ein, und ein Fototransistor oder Empfangselement erkennt, wie das Licht zurückkehrt. Wenn das Prisma trocken ist, Licht reflektiert intern zurück zum Empfänger. Wenn das Prisma durch Flüssigkeit benetzt wird, der brechungsbedingte Zustand ändert sich, Das Rücksignal ändert sich, und der Ausgangszustand der Schaltung.

Dieses optische Prinzip ist bei gefährlichen Flüssigkeiten nützlich, weil es keine Schwimmer gibt, die blockiert werden können, Kein bewegter Zungenmechanismus in der Flüssigkeit, und eine schnelle Punktebene-Antwort kann in eine kompakte Sonde integriert werden. Aber das optische Prinzip allein macht einen Sensor nicht von Natur aus sicher. Die Schleife muss anhand der geltenden Regeln für gefährliche Bereiche bewertet werden, Installationszeichnungen, Entitätsparameter, Barrierenwerte, Verdrahtungsmethode, Zonen- oder Divisionsklassifikation, Gasgruppe, und Temperaturklasse.

Ein standardmäßiger optischer Sensor, der mit einer Barriere installiert ist, ist ebenfalls nicht automatisch ein zugelassenes IS-System. Käufer müssen das genaue zertifizierte Modell bestätigen, Zertifikatsnummer, Steuerungszeichnung, Entitätsdaten, und Installationsbedingungen. HojellyTek kann Designdiskussionen und OEM-Entwicklung unterstützen, aber diese Seite beansprucht kein ATEX, IECEx, UL, CSA, oder eine andere intrinsisch sichere Zertifizierung für jedes Standard-Sensormodell, sofern keine gültige projektspezifische Dokumentation vorgelegt und verifiziert wird.

Intrinsisch sichere vs. explosionssichere optische Sensoren

Intrinsisch sicherer Schutz und explosionssicherer Schutz lösen dasselbe Risiko auf unterschiedliche Weise.

Ein IS-Design versucht, Zündung zu verhindern, indem die Energie im Stromkreis begrenzt wird. Ein explosionssicheres oder Ex-d-Design geht davon aus, dass eine Zündung im Gehäuse stattfinden könnte, und verwendet ein zertifiziertes flammensicheres Gehäuse, um die innere Explosion einzudämmen und entweichende Gase abzukühlen, bevor sie die Außenatmosphäre erreichen.

Für Käufer, die beide Optionen vergleichen, unsere explosionssicherer optischer Sensor Page ist die bessere Referenz, wenn das Projekt einen flammfesten mechanischen Schutz statt energiebegrenzter Instrumentierung benötigt.

Barriere, Isolator, und Entity Parameter Review

Die größte Entscheidung bei einem intrinsisch sicheren optischen Pegelsensor-Projekt ist oft nicht das Prisma oder das Gehäuse. Es ist das Schleifendesign.

Eine IS-Barriere oder ein galvanischer Isolator wird normalerweise zwischen dem Safe-Area-Kontrollsystem und dem Hazardous-Area-Feldgerät installiert. Seine Aufgabe ist es, die Spannung zu begrenzen, Aktuell, und Strom, der in den Gefahrenbereich eintritt. Ein einfacher SPS-Eingang, Relaistafel, oder das Netzteil kann nicht als sicher angesehen werden, nur weil der Sensor leistungsschwach ist.

Der Käufer oder der Ingenieur für Gefahrenbereiche muss die Sensorparameter mit den Ausgangsparametern der Barriere oder des Isolators vergleichen. Typische Begriffe sind:

• Ui: maximal zulässige Eingangsspannung am Sensor
• Ii: Maximal zulässiger Eingangsstrom am Sensor
• Pi: maximal zulässige Eingangsleistung am Sensor
• Da: interne Kapazität des Sensors
• Ich habe gelesen: Inneninduktivität des Sensors
• Uo: maximale Ausgangsspannung von der Barriere
• I: Maximaler Ausgangsstrom von der Barriere
• Danach: maximale Ausgangsleistung der Barriere
• Co: maximal zulässige externe Kapazität
• Die: maximal zulässige externe Induktivität

Das Kabel ist Teil der Berechnung. Lange Kabelwege, Abgeschirmtes Kabel, Abzweigdosen, und Feldverbinder können Kapazität und Induktivität hinzufügen. Wenn das gesamte Kabel plus die Gerätewerte die zulässigen Barrierengrenzen überschreiten, Die Schleife ist möglicherweise nicht akzeptabel, selbst wenn der Sensor selbst wenig Leistung hat.

Aus diesem Grund, Käufer in gefährlichen Bereichen sollten nicht nur nach Gewindegröße oder Spannung bestellen. Sie sollten die Gebietsklassifikation einreichen, Flüssigkeit, Panzermaterial, Steuereingang, Kabellänge, Barrieremodell, falls gewählt, und jeden erforderlichen Zertifikatsstandard vor der Endgültigkeit des Entwurfs.

Zone, Einteilung, Gasgruppe, und Verdrahtungsfragen

Projekte in Gefahrenbereichen müssen die Installationsumgebung vor der Sensorauswahl definieren. Häufige Fragen sind, ob der Tankbereich nach Zone klassifiziert ist 0, Zone 1, Zone 2, oder nach Klassen-/Divisionsregeln; ob die Atmosphäre Gas enthält, Dampf, Staub, oder gemischtes Risiko; und welche Gasgruppe und Temperaturklasse gelten.

Auch der Sensorstandort spielt eine Rolle. Eine Sondenspitze im Inneren eines Tanks kann sich in einem strengeren klassifizierten Bereich befinden als der Kabelabschluss oder der Steuerschrank. Ein oben montierter Sensor, Seitlich montierter Weichschalter, Oder die Installation einer Außenkammer kann andere Anforderungen an Verkabelung und Abdichtung mit sich bringen.

Die Verkabelung sollte als kontrollierte Messschleife geplant werden, Nicht als gelegentliche Sensorkabelverlängerung. Das Projekt sollte bestätigen:

• Grenze zwischen gefährlichem und sicherem Gebiet
• Barriere- oder Isolatorstandort
• Kabeltyp, Schild, Erdung, und die Abtrennung von Nicht-IS-Verkabelungen
• Schaltdosenbewertung und Installationsmethode
• Egal, ob der Ausgang diskretes NPN/PNP-Schaltsignal oder analoges Signal ist
• Ob der Steuerungseingang mit der gewählten Barriere funktionieren kann
• Erforderliche NO/NC-Logik für Überlauf, Trockenlauf, Leck, oder leere Tank-Alarm
• Sicherheitsverhalten bei einem Kabelbruch, Der Strom geht verloren, oder das Prisma wird verstopft

Für robuste mechanische Umgebungen, Käufer können auch unsere Robuster elektro-optischer Sensor Optionen für industrielle Baukonzepte.

Echte Fehlermodi zum Entwerfen

Optische Sensorprojekte für gefährliche Bereiche scheitern, wenn Sicherheitsschleife und Prozessbedingungen getrennt behandelt werden. Die häufigsten Probleme sind nicht nur elektrisch.

Prismenverschmutzung kann bei klebrigem Öl auftreten, Harz, Kristallisationschemikalien, oder starke Verunreinigungen beschichten die sensorische Spitze. Schaumbildung oder Blasen können instabile Umschaltungen verursachen, wenn die flüssige Oberfläche turbulent ist. Starkes äußeres Licht, Schlechte Abschirmung, oder falsche Verdrahtung kann Signalrauschen erzeugen. Eine falsche Ausgangswahl kann dazu führen, dass die SPS den entgegengesetzten Zustand liest. Ein Sensor, der in einem Wassertest funktioniert, verhält sich im Kraftstoff möglicherweise nicht gleich, Lösungsmittel, Öl, oder aggressiven chemischen Service.

Auch die Materialauswahl ist entscheidend. Netzteil kann in kompakten Sensorgehäusen für kompatible Flüssigkeiten nützlich sein. PTFE wird oft wegen stärkerer chemischer Beständigkeit betrachtet. 316 Edelstahl kann robuste Industriegehäuse und Gewindehalterungen tragen. Glassensor-Tipps können nützlich sein, wenn optische Klarheit vorhanden ist, Temperaturverhalten, oder chemische Kompatibilität muss überprüft werden. Die endgültige Wahl hängt von der Flüssigkeit ab, Reinigungsmethode, Temperatur, Druck, Faden, Siegel, und Zertifizierungsweg.

Fünf-Schritte-Projektprozess

1. Untersuchung und Überprüfung von Gefahrengebieten

Schick deinen flüssigen Typ, Panzerzeichnung, Montageposition, Gebietsklassifikation, Erforderliche Ausgabe, Controllertyp, und Zielmarkt. Unser Team prüft, ob das Projekt als IS diskutiert werden sollte, explosionssicher, Robustes Industriegewerbe, oder Standard-optische Messung.

2. Spezifikation und Anpassung

Wir überprüfen die Prismenstruktur, Wohnmaterial, Faden, Kabel, Drahtlänge, Ausgangslogik, und Signaltyp. Für IS-Projekte, Die Diskussion über Barriere/Isolator und Entitätsparameter muss vor dem Design-Freeze einbezogen werden..

3. Beispielbestätigung

Eine Probe kann für die mechanische Montage vorbereitet werden, Verdrahtung, Signalverhalten, und Flüssigkeitstestbewertung. Die Genehmigung für gefährliche Bereiche kann nicht durch einen Stichprobentest ersetzt werden; Zertifizierungsdokumente und Kontrollzeichnungen müssen getrennt behandelt werden.

4. Produktion und Qualitätskontrolle

Die Produktion konzentriert sich auf die optische Ausrichtung, Versiegelung, Elektrische Ausgabe, Kabelverbindung, und Erscheinungsinspektion gemäß der vereinbarten Spezifikation.

5. Versand und Unterstützung

Die Fabrik unterstützt Export, Kommunikation und technische Dateien, die für die Kundenbewertung benötigt werden. Käufer können ein Angebot per WhatsApp oder per E-Mail mit Zeichnungen und Projektanforderungen anfordern.

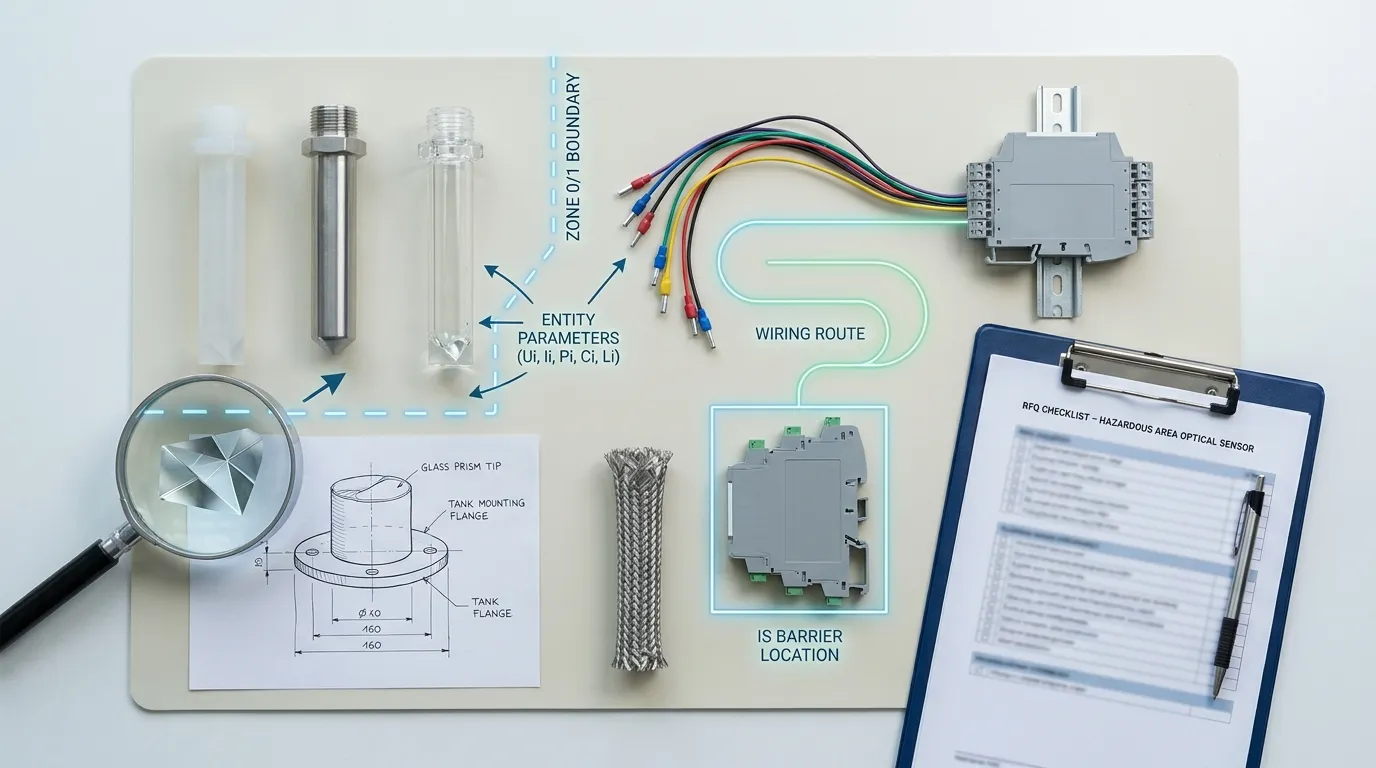

Voraussetzungen zum Bestätigen vor der Bestellung

• Flüssiger Name, Konzentration, Viskosität, und ob eine Beschichtung oder Kristallisation erwartet wird
• Tankmaterial, Wanddicke, Montageorientierung, und Gewindebedarf
• Punktebenenfunktion: Hoher Alarm, Niedriger Alarm, Überlauf, Leckage-Erkennung, oder Trockenlaufschutz
• Ausgangstyp: NPN, PNP, analog, oder steuerbordspezifisches Signal
• Erforderlicher Normalzustand: Normalerweise offen, normalerweise geschlossen, wet-on, oder Dry-on-Logik
• Kabellänge, Schildanforderung, Steckertyp, und die Routing-Distanz
• Klassifikation von Gefahrenbereichen: Zone/Division, Gasgruppe, Staubgruppe, Temperaturklasse
• Barrieren- oder galvanisches Isolatormodell und Entitätsparameter
• Zertifizierungsstandard vom Endnutzer gefordert, EPC, Inspektionsbehörde, oder lokalen Markt
• Ob ein zertifiziertes IS-Gerät verpflichtend ist, oder ob sich das Projekt noch in der Prototyp-Design-Überprüfung befindet

Was zertifiziert ist und was nicht

HojellyTek kann das Design optischer Pegelsensoren diskutieren, OEM/ODM-Anpassung, sowie Anforderungen zur Erfassung von Gefahrenbereichen. Allerdings, Diese Seite selbst ist kein Zertifikat, und ein standardmäßiger optischer Sensor sollte nicht als intrinsisch sicher zertifiziertes Produkt behandelt werden, es sei denn, das genaue Modell wird mit gültigen Zertifizierungsdokumenten geliefert.

Was vor der Nutzung in Gefahrenbereichen überprüft werden muss:

• Genaues Sensormodell und Markierung
• Anwendbare ATEX, IECEx, UL, CSA, oder lokale Genehmigung, falls erforderlich
• Zertifikatsnummer und Umfang
• Steuerungszeichnung oder Installationszeichnung
• Entitätsparameter
• Zugelassener Barriere oder Isolator
• Zone/Division, Gasgruppe, und Temperaturklassenkompatibilität
• Installations- und Inspektionsanforderungen

Warum mit HojellyTek zusammenarbeiten

HojellyTek kombiniert internes R&D, Erfahrung mit photoelektrischer optischer Sensorik, sowie OEM/ODM-Fertigungsunterstützung in Shenzhen. Für industrielle Käufer, Das bedeutet, dass die Sensordiskussion auch die optische Schaltung einschließen kann, Prismageometrie, Benetzte Materialien, Montage, Verdrahtung, und Ausgabeverhalten statt nur der Katalogteilauswahl.

Wir unterstützen Exporteure, Ausrüstungsbauer, und Automatisierungsunternehmen, die werksdirekte Kommunikation für maßgeschneiderte Flüssigkeitspegelmessung benötigen. Wo die Überwachung intelligenter Tanks außerhalb von Gefahrenbereichen relevant ist, Tuya/Smart Life-bezogene Lösungen können auch separat von IS-Sensorschleifen diskutiert werden.

Häufig gestellte Fragen

Was ist ein intrinsisch sicherer optischer Pegelsensor??

Ein intrinsisch sicherer optischer Pegelsensor ist ein optisches Flüssigkeitsniveaugerät, das in einem energiebegrenzten Stromkreis verwendet wird, sodass die genehmigte Schleife die spezifizierte Gefahratmosphäre nicht entzünden kann. Der Sensor allein reicht nicht aus; Die Barriere oder der Isolator, Verdrahtung, Entitätsparameter, und der Zertifizierungsumfang muss alle übereinstimmen.

Braucht ein IS-optischer Sensor immer eine Barriere oder einen galvanischen Isolator??

In den meisten Messschleifen in gefährlichen Bereichen, ja. Die Sperre oder der Isolator begrenzt die Spannung, Aktuell, und Strom, der in den Gefahrenbereich eintritt. Das genaue Gerät muss gemäß den Sensorparametern und der Installationszeichnung ausgewählt werden.

Ist intrinsische Sicherheit dasselbe wie explosionssicher?

NEIN. Intrinsische Sicherheit verhindert Zündung, indem sie die verfügbare Energie begrenzt. Explosions- oder Ex-D-Schutz verwendet ein zertifiziertes Gehäuse, um eine interne Explosion einzudämmen. Die richtige Wahl hängt von der Gebietsklassifikation ab, Leistungsniveau, Installationsmethode, Wartungspräferenz, und Genehmigungspflicht.

Kann HojellyTek für diese Seite eine ATEX- oder IECEx-Zertifizierung beanspruchen??

Auf dieser Seite wird keine pauschale Behauptung erhoben. Die Zertifizierung muss für das genaue Sensormodell bestätigt werden, Zertifikatsbereich, Markierung, Barriere, und Installationsmethode. Käufer sollten die entsprechenden Dokumente anfordern, bevor sie einen Sensor für ein reguliertes Gefahrengebiet spezifizieren.

Welche Flüssigkeiten eignen sich für die optische Pegelmessung?

Optische Pegelmessung wird oft für Wasser in Betracht gezogen, Öl, Kraftstoffe, lösemittel, Kühlmittel, und viele industrielle Flüssigkeiten. Der Käufer muss das optische Verhalten bestätigen, Chemische Kompatibilität, Beschichtungsrisiko, Temperatur, Druck, und befeuchtete Materialien vor der Bestellung.

Welche Informationen sollte ich für eine Ausschreibung einreichen??

Schick die Flüssigkeit, Panzerzeichnung, Montagegewinde, Gebietsklassifikation, Erforderliche Ausgabe, Kabellänge, Steuerungssystemeingabe, Barriere- oder Isolatormodell, Zielzertifizierungsanforderung, und erwartete Funktion wie Überlaufalarm, Niedrig-Pegel-Alarm, oder Leckdetektion.

Fordern Sie ein Angebot für einen optischen Pegelsensor für gefährliche Bereiche an

Schick deine Panzerzeichnung, Flüssige Details, Gebietsklassifikation, Verdrahtungsplan, und der erforderliche Genehmigungsstandard für HojellyTek per WhatsApp oder E-Mail. Unser Team kann beurteilen, ob Ihr Projekt besser für eine IS-Optiksensor-Diskussion geeignet ist, Ein explosionssicherer optischer Sensor, ein robustes elektro-optisches Design, oder eine standardmäßige optische Pegelsensorkonfiguration.
