カスタマイズされた光学液体レベルセンサー
比較する買い手のために 光学レベルセンサー 新しい装置のために, 重要な問いは「液体を検出できるか」だけではありません?「本当の問題は、センサーがあなたの機械空間に合うかどうかです, コントロールボードに接続してください, 液体を生き延びる, シーリング要件を満たし、生産スケール後も安定していればいいのです.
OEM/ODMのカスタマイズ機能
HojellyTekは、タンクで使用される光学液体レベルセンサーのOEM/ODMカスタマイズを提供しています, 機器, 工業機器, 水道システム, 燃料監視, ディスペンシングマシン, 自動化デバイスとコンパクトスマート製品. センサーは機械設計に合わせてカスタマイズ可能です, 電気界面と液体環境.
カスタマイズには以下が含まれます:
- ハウジング素材とボディサイズ
- プリズムチップサイズとセンシングヘッド構造
- スレッドの種類, とか 1/4 NPTやその他の取り付けねじ
- フランジ, ナッツ, パネルまたはタンク壁取り付け
- NPN, PNP, オープンコレクター, アナログまたはスイッチング出力
- 4-20産業用信号互換性が必要な場合のmA出力
- 交流または直流の電気構成
- 5V, 12Vまたは24Vの電源電圧オプション
- 通常開論理または通常閉じ論理
- ケーブルの長さ, コネクタの種類と配線の定義
- ウェットのIP定格要件, 水しぶきや屋外環境
- 水の材料選択, 油, 冷却液, 燃料, 化学的または混合液体の使用
これにより、標準的な商品リスト以上のものを必要とする購入者にとって、サービスは適しています。 光学液位センサーメーカー. 目標は、センサーの要件をデバイスに合った製造可能な部品に変えることです, 生産プロセスと現場環境.
光学センシングコアがあなたの設計に適応される方法

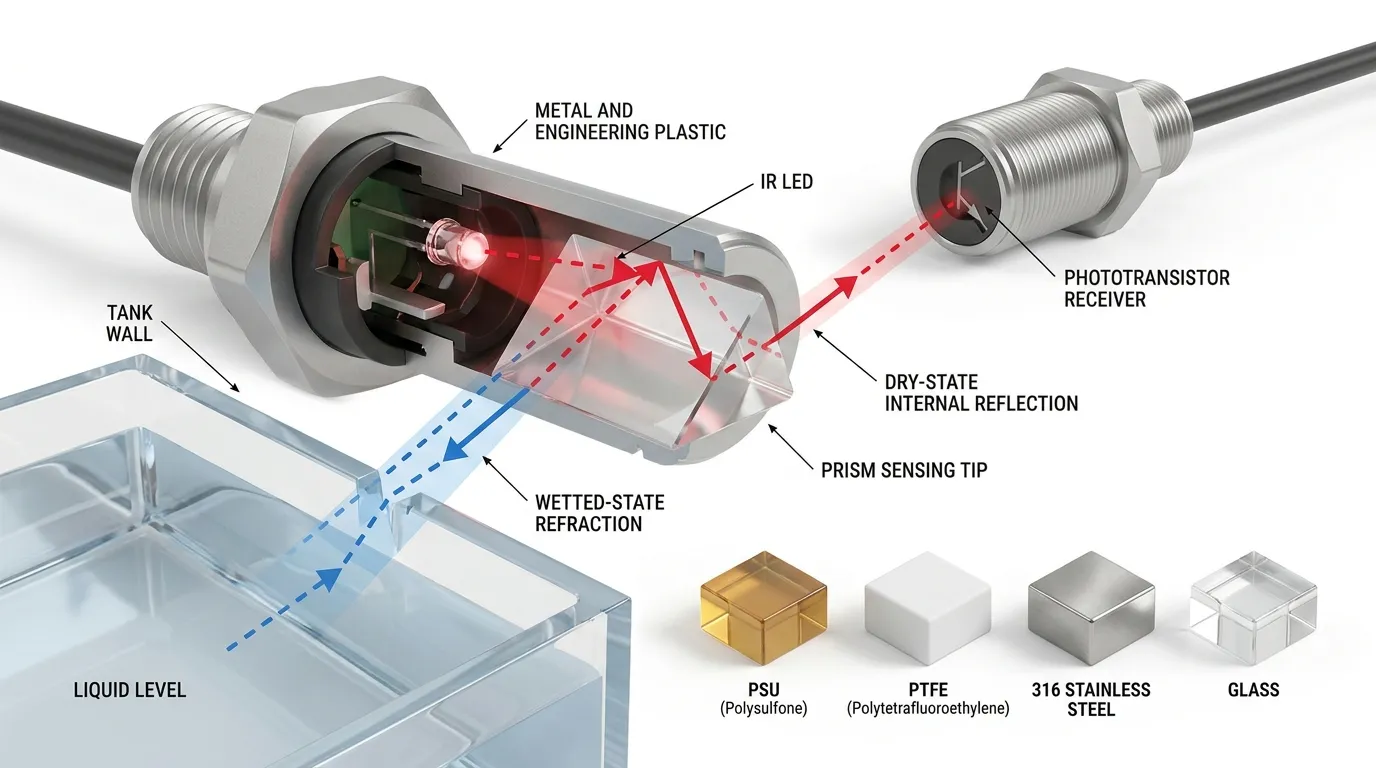

光電光式液体レベルセンサーは通常、赤外線LEDを使用します, フォトトランジスタと透明なプリズム検出チップ. 空中で, 赤外線はプリズム内部で反射し、受信機に戻ってきます. 液体がプリズムを覆うとき, 屈折条件が変化します, そのため受信側に戻る光は少なくなります. 回路はこの乾燥/濡れた状態をスイッチングや信号出力に変換します.
カスタムプロジェクト用, センシング原理は安定を保ちます, しかし、周囲のデザインは製品によって変わります:
- プリズムの形状はタンクの壁に一致しなければなりません, 液体接触点と必要な応答挙動.
- LEDと受信機の構造は湿気から保護されなければなりません, 振動と不安定な配線.
- ハウジングは液体および取り付け方法に適合している必要があります.
- 出力回路はPLCと一致しなければなりません, MCU, リレーボード, アラームモジュールまたはスマートコントローラー.
- ケーブルとコネクタは、組み立て工程や筐体のレイアウトに合っている必要があります.
だからこそ、非標準の光学レベルセンサープロジェクトは機械的なものから始めるべきです, 電気データと液体データを合わせて. 取り付け角度のわずかな変化, ケーブル出口, ねじ長, 液体タイプや出力ロジックは長期的な性能に影響を与えることがあります.
カスタマイズできること
| カスタムアイテム | 利用可能な指揮 | 買い手が確認すべきこと |
|---|---|---|
| ハウジング素材 | PSU, PTFE製, 316 ステンレススチール, ガラスセンシングチップまたは混合構造 | 液体タイプ, 温度曝露, 洗浄方法と腐食リスク |
| センサーサイズ | 標準, コンパクトまたはマイクロボディ | 利用可能な設置スペースとタンク壁の厚さ |
| ねじ山と取り付け | 1/4 NPTおよびその他のねじ山またはパネルマウントオプション | タンク素材, 密閉方法と取り付け方向 |
| 出力タイプ | NPN, PNP, スイッチング出力, 4-20だがしかし, 交流または直流構成 | コントローラ入力タイプ, 負荷電流と配線のロジック |
| 論理状態 | 通常は開いているか、通常閉じているか | タンクが空になったときの警報の動作, フルまたはセンサー切断 |
| 電圧 | 5V, 12Vまたは24V | 制御基板の電源供給と電源安定性 |
| ケーブル | カスタムケーブル長, ワイヤーの色, コネクターまたはストリップドリード | 組み立て方法, 防水とサービスアクセス |
| センシングチップ | プリズムの先端サイズと濡れた構造 | 液体の透明度, 泡, 残留物と必要なセンシング位置 |
| IP定格 | バシャッ, プロジェクトごとに密閉またはより高い保護オプションがあります | 屋内, 屋外, 洗浄環境や湿度の高い作業環境 |
| ブランディング | OEMブランド, カスタムモデル番号またはプライベートプロジェクトデザイン | 包装, 書類および輸出要件 |
ターゲット液体の材料選択
濡れた材料は、カスタマイズされた光学液体レベルセンサーにおいて最も重要な決定の一つです. 清潔な水でよく機能するハウジングは燃料には適さない場合があります, 油, 冷却液, 洗剤や攻撃的な化学メディア.
PSU住宅 はしばしばコンパクトに選ばれます。, 良好な寸法安定性や成形センサー構造が求められる、コストに敏感な水や軽デューティー液体用途.
PTFEハウジング 化学抵抗性が優先される場合に有用です. より要求の高い液体を扱う用途にも考慮されます, 洗浄液または腐食性メディア, 液体の完全なプロファイルによります.
316 ステンレス製ハウジング より強力な機械的保護に適しています, 工業設備および金属製ハウジングが好まれる液体. 振動にさらされる機器に対してもよく求められます, より厳しい組立条件や金属タンクシステム.
ガラスプリズムまたはガラスセンシングチップの選択肢 光学的クリアさが求められる用途をサポートできます, 化学的適合性または特定のウェットインターフェースが必要です.
教材を選ぶ前に, 買い手は目標の流動性を確認するべきです, 集中, 動作温度, 清掃サイクル, 圧力環境, タンクの材料と液体がプリズムに残留物を残すかどうか. 光学センサーは信頼性が高い, でも粘着性のある液体, 重いフォーム, プリズムの結晶化やコーティングは、設計が早期に見直されなければ誤った湿潤測定値を引き起こすことがあります.
出力および電気インターフェースのオプション
OEM統合のために, 出力信号はコントローラーと一致しなければなりません. 多くの購入者はすでにPCBを持っています, MCU, plc, リレーモジュールまたはアラームコントローラ, したがって、センサーは形状だけで選ばれるのではなく、入力回路を中心に設計されなければなりません.
一般的な選択肢には以下があります:
- NPN出力 沈下信号設計用
- PNP出力 信号設計の調達用
- NO/NCロジック 完全にマッチングするために, 空の動作や安全警報の動作
- オープンコレクタスイッチング出力 柔軟なコントローラ統合のために
- 4-20mA出力 産業用アナログ信号が必要な場合
- 交流または直流構成 デバイスアーキテクチャによって異なります
- 5V, 12Vまたは24V電圧 制御盤やフィールド電源システムに合わせて
トランジスタの出力タイプを選んでいる場合, まずコントローラーの入力を確認してください. 間違った出力タイプのセンサーは電源が入っても入力を正しく作動させないことがあります. トランジスタ信号選択の詳細はこちら, HojellyTekのガイドを参照してください。 NPN/PNP出力オプション.
糸, 取り付けとケーブル設計
多くのカスタムプロジェクトは機械的なフィットから始まります. センサーはタンクの壁を通して取り付ける必要があるかもしれません, プラスチック製ハウジング, 金属パネル, パイプアダプターまたはコンパクトリザーバー. 糸のサイズ, ねじ長, 試料生産前にシーリング面とケーブルの方向を確認しておくべきです.
典型的な取り付けに関する質問には以下が含まれます:
- 必要ですか? 1/4 NPTや他のスレッド?
- センサーはタンクの内側から設置されていますか、それとも外部からですか??
- ケーブルは垂直に出るのでしょうか?, 水平またはカスタム角度で?
- タンクの壁はプラスチック製ですか, 金属かガラスか?
- センサーは振動にさらされますか?, 水しぶきや屋外の湿気?
- 高レベルのセンシングポイントは, 低レベルまたはドライラン防護?
ケーブルの長さもOEM設計の一部です. 内部PCB接続には短いケーブルが適している場合があります, 一方で、産業用機器はより長いリードが必要になることがあります, 防水コネクターまたはカスタムワイヤー定義. 小規模な製品設計の場合, a マイクロ光学センサー 標準的な住宅サイズが大きすぎる場合に検討されることがあります.
購入者が回避できる本当の失敗モード
カスタムの光学レベルセンサープロジェクトは、量産前の現場問題を防ぐはずです. 最も一般的なリスクは基本的なセンシング原理とは関係ありません; 通常はセンサーとアプリケーションのマッチングが悪いことが原因です.
誤った材料選択 腫れを引き起こすことがあります, 腐食, 液体と長時間接触した後のひび割れや密封の喪失.
誤った出力論理 デバイスが「Empty」と表示されるべき時に「満杯」と表示されることがあります,「または安全な状態でアラームを作動させなかった.
不安定な電圧整合 誤スイッチングを引き起こすことがあります, センサーが最終制御基板に接続されたときの出力や損傷.
プリズム配置の悪さ センサーの反応が遅れることがあります, 残留物で濡れたまま、タンク内の死角に置いておきましょう.
不十分な知的財産保護 湿気がケーブルの出口やハウジングエリアに入ることがあります, 特にウォッシュダウンでは, 屋外または湿度の高い環境.
ねじとシールのミスマッチ 漏れを引き起こす可能性があります, 生産中の応力割れや組立の困難.
これらのポイントを工具作成前に確認することで, 工場は材料を調整できます, 構成, ケーブル, 量産前の封閉と出力構成.

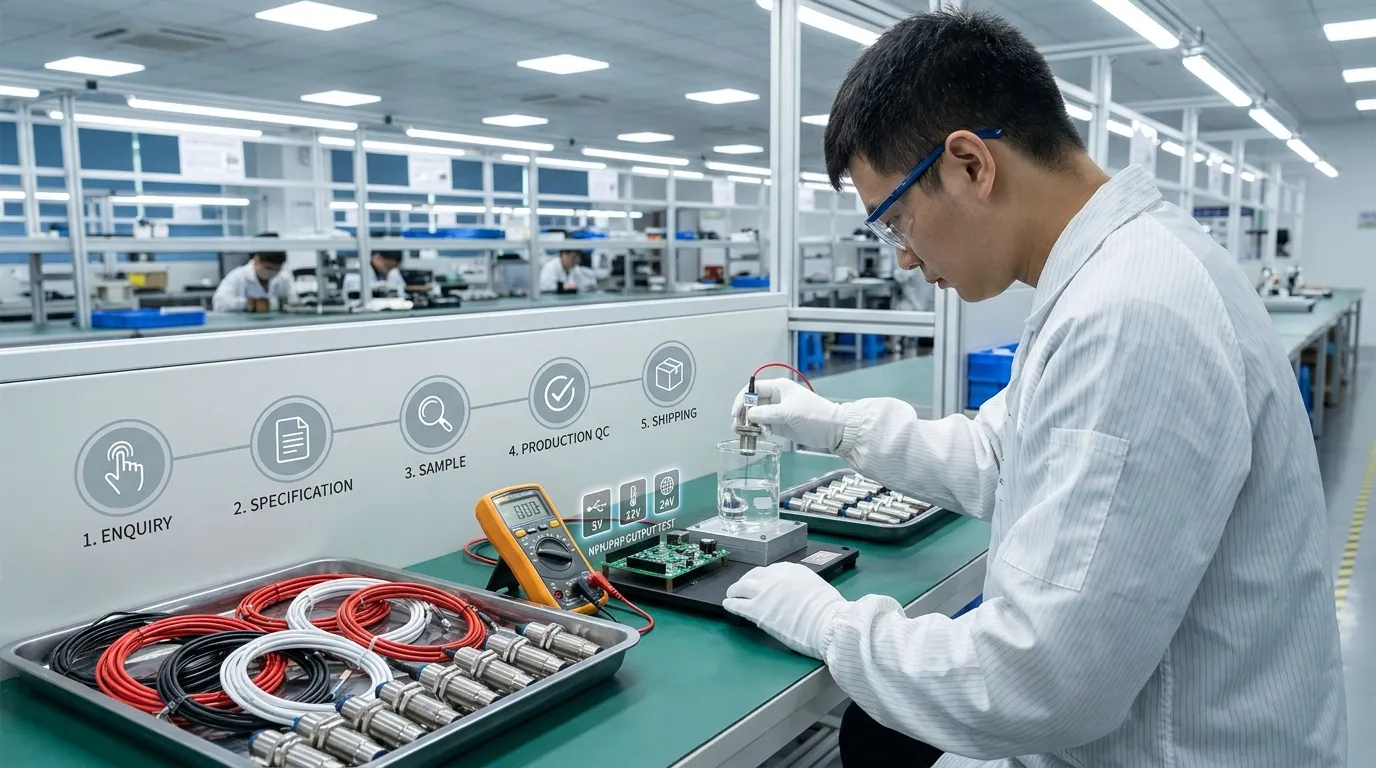

5-段階的なOEMプロセス
問い合わせおよび申請審査
ターゲットに液体を送れ, タンク設計, 設置位置, 電圧, 出力要件, ケーブルリクエスト, 年間の数量見積もりおよび図面や写真. 私たちのチームは、標準的なベース設計をカスタマイズ可能か、または新しい構造が必要かどうかを検討しています.
仕様とカスタマイズの確認
住宅資材を確認します, 大きさ, 糸, センシングチップ, 出力ロジック, 電源電圧, ワイヤーの定義, ケーブルの長さ, 取り付けスタイルとIP定格ターゲット. 必要に応じて, 工場は承認のために図面やサンプル仕様書を作成します.
サンプルまたは工具の決定
小さな変化のために, サンプルは既存のプラットフォームから開発されることも多いです. 特別住宅用, 独特な取り付けや私的構造, 工具の提供が必要になる場合があります. サンプルおよび工具のタイミングは、カスタムリクエストの複雑さに基づいて確認されます.
生産と品質管理
サンプルが承認された後, 生産は確定仕様に従っています. 品質管理チェックは外観に焦点を当てています, 配線, 出力状態, ドライ/ウェットスイッチングレスポンス, 断熱, シーリング関連の要件とバッチの一貫性.
輸送および輸出支援
HojellyTekは深圳に拠点を置き、センサー製品を米国を含む市場に輸出しています, EUとインド. 買い手は見積もりを依頼できます, 詳細と配送調整はWhatsAppまたはメールで提供.
見積もりを出す前のRFQ要件
カスタムの光学液体レベルセンサーの正確な見積もりを得るために, 以下の詳細を準備してください:
| 要件 | なぜそれが重要なのか |
|---|---|
| ターゲット液 | 物質の決定, プリズム設計と故障リスクのレビュー |
| 戦車の図面または設置写真 | スレッドを確認, 長さ, シーリングとケーブルの方向 |
| 必要な電圧 | マッチ5V, 12V, 24Vまたはプロジェクト固有の電力設計 |
| 出力タイプ | NPNが確認, PNP, 4-20だがしかし, AC/DCおよびNO/NC論理 |
| ケーブルの長さとコネクター | 最終組み立てと防水をサポート |
| IPレーティングの期待値 | スプラッシュのデザインに役立ちます, 湿度, 洗浄や屋外での使用 |
| 数量計画 | 標準的な改造かカスタム生産かを判断します |
| ブランディング/ドキュメントの必要性 | OEMモデル番号に対応しています, ラベルまたはプライベートプロジェクトの要件 |
カスタム光学センサーと標準カタログセンサーの比較
| アイテム | 標準カタログセンサー | カスタマイズされたOEM/ODMセンサー |
|---|---|---|
| 機械的フィット | 固定サイズと糸 | 水槽を中心に作られています, ハウジングまたは装置 |
| 素材 | 限定的な標準オプション | 水のために選ばれました, 油, 燃料, 冷却材または化学薬品使用 |
| 出力 | 固定出力モデル | NPN, PNP, NO/NC, 4-20だがしかし, プロジェクトごとに交流または直流 |
| 電圧 | 標準供給範囲 | 5Vにマッチング, 12V, 24Vまたはボードの要件 |
| ケーブル | 固定長またはコネクター | カスタムケーブル長, コネクターと配線の定義 |
| IP保護 | カタログ評価 | プロジェクトベースのシールとIPターゲット |
| MOQ | 標準模型の量 | カスタムMOQは設計審査後に確認済み |
| 最適な用途 | 単純な代替または一般的な使用 | 新製品, 民間機器および非標準設置 |
なぜHojellyTekと働くのか
HojellyTekは深圳の光学および液体レベルセンサーメーカーで、社内Rを搭載しています&光電液位検出におけるDおよびOEM/ODMの経験. 工場は、実務的なエンジニアリング支援を必要とする買い手を支援しています, 製品の再販だけでなく.
買い手は私たちと協力して働いています。:
- カスタムハウジング, 材料, 糸, 電圧と出力の発展
- 赤外線LEDを用いた光電光学センシング設計, 受信機とプリズム構造
- コンパクトおよびマイクロセンサー設計のサポート
- 機器メーカーおよび製品開発者向けのOEM/ODMサービス
- 米国での輸出経験, EUおよびインド市場
- TuyaとSmart Lifeの統合がデバイスシステム全体に関連したスマート製品体験
- 引用およびサンプルのやり取りはWhatsAppまたはメールによるものです
カスタム光学液体レベルセンサーに関するよくある質問
HojellyTekは私のタンクや機器用にカスタマイズされた光学液体レベルセンサーを作ってくれますか??
はい. 住宅のサイズはカスタマイズ可能です, 材料, 糸, ケーブル, 電圧, タンク図面に基づく出力タイプとセンシング構造, 液体の種類と制御基板の要件.
NPN出力とPNPのどちらを選べますか?
はい. NPNとPNPの出力オプションは、コントローラー入力に応じて選択可能です. NO/NCの論理も復習できます, 試料製造前のワイヤー定義と電圧整合.
5Vはサポートできますか, 12V型および24V型設計?
はい. 供給電圧はRFQ段階で確認されます. 一般的なカスタムプロジェクトでは5Vが使われることもあります, 12機器の電源システムによってVまたは24Vか.
濡れた部分に合わせられる材料は何でしょうか?
材料オプションにはPSUが含まれる場合があります, PTFE製, 316 ステンレス鋼とガラス製のセンシングチップ構造. 最終的な選択は、ターゲットとなる液体によって異なります, 温度, 洗浄プロセスと腐食リスク.
カスタムセンサーには必ず工具が必要なのでしょうか?
常にとは限りません. 既存のセンサープラットフォームからプロジェクトを構築できる場合, 修正サンプルも可能かもしれません. 住宅の場合, 糸, 取り付けや構造は唯一無二です, 工具の提供が必要になる場合があります.
見積もりを依頼する前に何を送ればいいですか?
ターゲットの液体を送る, 電圧, 出力タイプ, スレッドまたはマウントリクエスト, ケーブルの長さ, IPレーティングの期待値, 数量計画および任意のタンク図面, 写真または既存のサンプル参照.
カスタムセンサー見積もりを依頼する
図面を送ってください, ターゲットリキッド, 電圧, 出力要件およびマウント詳細はWhatsAppまたはメールでHojellyTekに送信. 私たちのチームはカスタマイズ範囲を確認し、光学液位センサープロジェクトに適した実用的なOEM/ODMの道を提案します.
