OEM光学レベルスイッチ
プロダクトチーム向けに, 優先順位は明確です: 小さな敷地, 信頼性の高いスイッチング, 安定した5V/12V論理互換性, ドロップインマウント, 繰り返し可能なドライ/ウェット検知, そして大量生産時の予測可能な単位あたりコスト.
光学レベルスイッチ統合のためのOEM機能
HojellyTekは、液体レベル用途向けの光電光学センシングに注力する深圳の製造・輸出業者です. センサーが単独の部品ではないOEM/ODMプロジェクトもサポートしています, しかし、顧客の最終製品内のコンポーネントです.
当社のOEMサービスはサポートいたします:
- タンク用の光学ポイントレベルスイッチ設計, 貯水池, カートリッジ, コンパクトデバイス, および流体加群
- カスタムボディサイズ, センシングチップ位置, 糸, 密閉構造, ケーブルの長さ, およびコネクター
- 5組み込み制御基板向けのVまたは12V論理レベルインターフェース計画
- 制御回路に基づくオープンコレクタNPNまたはPNPの出力選択
- RFQ段階での通常開または通常閉鎖のスイッチング論理の議論
- 水のための湿潤材料選択, 油, 燃料, 冷却液, 洗浄液, または化学媒体
- 年間生産前の資格サンプル
- サンプルに基づく階層的見積もり, パイロット, 年間予測量
もしチームが標準的な光学センサーファミリーを比較する場合, また、当社のレビューも可能です 光学レベルセンサー OEM版を依頼する前に、.
OEM光学レベルスイッチプロジェクトの設計導入優先事項
完成品設計のためのコンパクトなフットプリント
OEM製品において, センサーは通常、既存の機械的エンベロープに収まる必要があります. 小さな水槽の壁の中に置く必要があるかもしれません, 成形されたプラスチック製カートリッジ, 狭いステンレス製の貯水池, 投与装置, またはコンパクトな制御モジュール. つまり、ハウジングの長さです, スレッドサイズ, ケーブルの方向, プリズムの位置, そして、密閉面積は電気出力と同じくらい重要です.
非常に限られたスペースのために, 小さな光学スイッチで、検出点がプリズム先端の周りに集中するため、大きな機械部品の代わりに使えます. 目標は「小さな規模」だけではありません,しかし、機械工学者が組み立て中に繰り返し取り付けやすい形状です. 高度にコンパクトな用途, 私たちの 超小型光学スイッチ PAGEは、小型設計エンジニアがよく求めるタイプの参考資料として有用です.
光電プリズム検出による高速スイッチング

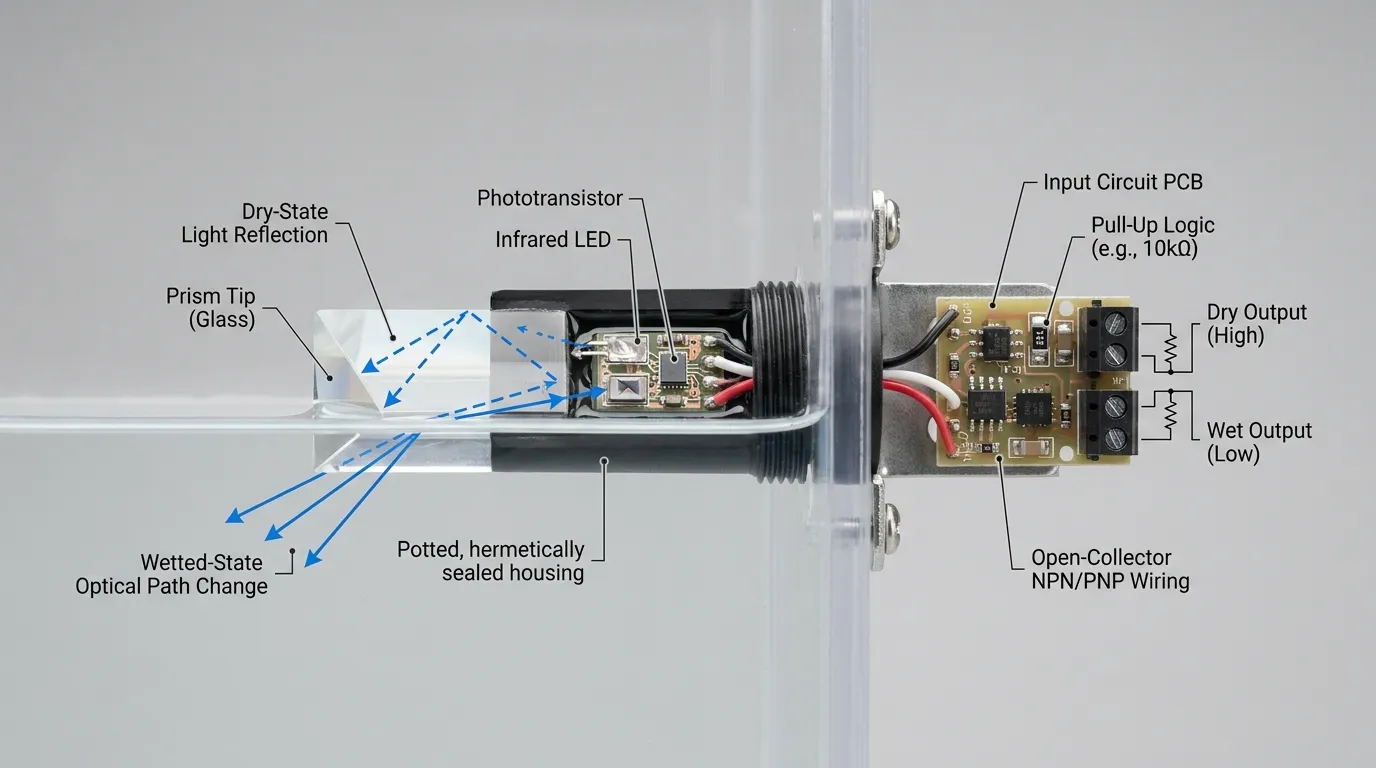

光学レベルスイッチは赤外線LEDを使用します, フォトトランジスタ, そしてプリズム検出先端. 乾燥状態で, 赤外線はプリズム内部で反射し、受信機に届きます. 液体がプリズムを覆うとき, 先端の屈折条件が変化するため、光路が変化します. 受信機はこの違いを検知し、回路は出力状態を変えます.
この設計は、フロートの動きに依存しずに迅速な点レベル検出が必要な場合に有用です. フロートアームを固定するものはありません, 磁石位置でドリフトしません, そして、センサーチップ内部に可動部品がありません. ポンプなどのOEMデバイス向けに, 凝縮水タンク, 小さな貯水池, アプライアンスモジュール, およびプロセスカートリッジ, これにより、液体が光学センサーに十分きれいになると応答の一貫性が向上します.
本当の工学的懸念はスイッチング速度だけではありません. 設計では気泡も考慮しなければなりません, 泡, 重い残留物, 油絵フィルム, 凝縮, 環境光遮蔽, アングル設置, そして、プリズムが製品の使用寿命中も清潔に保てるかどうかも重要です.
安定5V / 12制御基板用のVロジック出力
多くのOEMプロジェクトでは、センサーが直接PCBに接続されることが必要です, マイコン入力, PLC入力モジュール, または低電圧制御基板. このため、, 5Vおよび12Vの論理計画は設計議論の中心です.
一般的なOEM要件の一つにオープンコレクタ出力があります, ここで、センサー出力トランジスタが信号を切り替え、顧客の回路がプルアップロジックを定義します. これにより、エンジニアはセンサーをボード電圧に合わせる際に柔軟性が生まれます, 入力インピーダンス, およびファームウェアロジック.
サンプリング前, 設計チームが確認すべきです:
- 制御基板電圧: 5Vまたは12Vの論理要件
- 入力タイプ: 信号の期待値のシンクまたはソーシング
- 出力の好み: オープンコレクタNPNまたはPNP
- 論理状態: ウェットオン, ドライオン, 通常は開いています, または通常閉鎖的な行動
- プルアップ設計: 内部または外部のプルアップ配置
- ケーブルとコネクタのピン配置
- システムレベルでの必要な保護戦略
離散点信号が必要な用途, ひとつの 電気光学ポイントレベルセンサー 構造は通常、適切なフィット感です. システムがポイントスイッチの代わりに連続レベル情報を必要とする場合, 4–20 mAの出力はRFQ段階で別のセンシング構成として議論できます.
生産組み立てを容易にするためのドロップインマウント
OEMの購入者は、一般的なセンサーの説明よりも、オペレーターが生産ラインで正しく設置できるかどうかを重視することが多いです. 良い光学スイッチ設計は組み立てが再現可能であるべきです, 封が簡単です, 検査許可.
取り付け方法にはねじ込み式の取り付けが含まれる場合があります, カスタムボス取り付け, 側面壁取り付け, トップダウンの位置づけ, フランジスタイルの適応, またはカスタムプラスチック/ステンレスボディ. 最適な選択は壁の厚さによります, タンク素材, 圧力条件, 洗浄方法, また、センサーが取り外してサービスを行う必要があるかどうか.
ドロップイン取り付けはケーブルの出口方向とともに確認してください, レンチクリアランス, シーリング面, Oリングまたはガスケット位置, そしてプリズムが液体領域内の深さを測定します. 取り付け深さのわずかな変化でも、検出先端が乱流付近にある場合の検出挙動に影響を与えることがあります, バブル, または傾斜した壁.
実際の液体に対する濡潤物質の選択
材料の選択は、センサーチップと本体が長年にわたり液体に接触する可能性があるため、OEMの最も重要な決定の一つです. HojellyTekは電源ユニットなどの濡れた材料オプションについて話すことができます, PTFE製, 316 ステンレススチール, 液体によってガラスも含まれます, 温度, 洗浄プロセス, およびコスト目標.
| 濡れた物質 | 典型的な理由 | 注文前に購入者に確認してください |
|---|---|---|
| PSU / エンジニアリングプラスチック | コンパクトボディ, コストに敏感なOEMデバイス, 水系用途 | 液体適合性を確認してください, 洗浄剤, そして長期的な曝露 |
| PTFE製 | 化学抵抗性と低い表面接着要件 | 機械的取り付け設計とコスト目標の確認 |
| 316 ステンレススチール | 頑丈なボディ, 産業用液体接触, より強い機械構造 | 導電性環境を確認する, 腐食リスク, およびシーリング設計 |
| ガラスプリズム / ガラスの先端 | 多くのセンシング構造における安定した光学表面 | 衝突リスクの確認, アセンブリ保護, および液体残留物の挙動 |
適切な素材は実際の液体を確認した後に選択すべきです, 製品カテゴリーだけでなく. 「水,「石油」,「」と「クーラント」は添加剤によって挙動が大きく異なります, 粘度, 残留物, および清掃サイクル.
OEMレビュー用の統合仕様表
| 統合項目 | 選択肢やレビューポイント |
|---|---|
| センサーの種類 | オプティカル / 光電点レベルスイッチ |
| センシング原理 | 赤外線LED, フォトトランジスタ, そしてプリズム先端による乾燥状態と濡れた状態の検出 |
| 論理電圧計画 | 5RFQ段階でVまたは12Vの論理出力互換性をレビュー |
| 出力インターフェース | オープンコレクタNPN(PNP); 4–20 mAは、連続/アナログの別々の需要について議論 |
| スイッチングロジック | サンプル承認前に確認された湿式/乾式出力の挙動 |
| マウンティング | ねじ込み式, ドロップイン, カスタムボディ, または用途固有の取り付け構造 |
| 濡れた材料 | PSU, PTFE製, 316 ステンレススチール, グラス, またはプロジェクト固有の資料ディスカッション |
| ケーブル / コネクター | ケーブルの長さ, 配線の順序, コネクター, および組み立て用にカスタマイズされたピン配置 |
| アプリケーションメディア | 水, 油, 燃料, 冷却液, 洗浄液, または適合性審査後の化学メディア |
| サンプルステージ | 電気用に提供された資格試験サンプル, メカニカル, および液体検査 |
| 巻の引用 | 予測に基づいて提示された年間取引量の階層, カスタマイズ, 生産要件 |
見積もりを依頼する前にデザインインチェックリストを
RFQを送る前にこのチェックリストを活用し、エンジニアリングチームが実用的な構成を提案できるようにします:
- どの液体がセンサー先に触れるか, そしてフィルムから出るのか, バブル, 泡, または残留物?
- センサーは高レベルを検出していますか?, 低レベル, 空のタンク, オーバーフロー, 漏る, またはポンプ保護?
- 制御基板は5Vか12Vかどちらが必要ですか??
- 出力はオープンコレクタNPNかPNPか?
- チップが乾いているときと濡れているとき、コントローラーはどの出力状態を認識すべきか?
- 必要な取り付けスタイルは何でしょうか: 糸, カスタムボス, 側壁, トップマウント, またはコンパクトカートリッジフィット?
- どの湿潤素材が好ましいか: PSU, PTFE製, 316 ステンレススチール, グラス, または他の素材?
- ケーブルの長さは, コネクター, 組立ラインにはワイヤーの色の順序が必要です?
- サンプル承認後に年間どのくらいの量を提示すべきか?
- 本番環境リリース前にチームが実施するテストはどのようなものです?
より深いカスタマイズのために, 私たちの カスタマイズされた光学センサー サービスページ.
OEM開発プロセス
1. 調査
液体タイプを送ってください, 取り付けアイデア, 電圧, 出力の好み, ターゲット製品, 年間予測はWhatsAppやメールで提供します.
2. 仕様とカスタマイズ
私たちのチームは光学構造をレビューします, 電気的インターフェース, 濡れた物質, ケーブル, コネクター, および取り付け要件.
3. 予選サンプル
試料は設計チームのために準備され、ドライ/ウェットスイッチングのテストが行われます, 取り付けフィット, 制御ボード入力, および液体の挙動.
4. 生産と品質管理
承認後, 工場は確定した図面に基づいて生産準備を行います, 配線の定義, 素材の選択, および検査要件.
5. 船舶
注文は輸出用に梱包されています, 米国の顧客対応も含まれます, 私たちは, インド, その他の市場.
年間ボリューム価格ティア
OEMの価格は確定した設計によって異なります, 素材, ケーブル, コネクター, アセンブリの複雑さ, および予測体積. デザインに合わない固定価格を公表する代わりに, HojellyTekの実用プロジェクト段階別引用:
| 舞台 | 最適な用途 | 価格設定への焦点 |
|---|---|---|
| 予選サンプル | 工学的検証 | 適合を確認する, 出力, そしてボリュームコミット前の素材 |
| パイロットバッチ | プリプロダクションや小規模製品の発売 | アセンブリのワークフローと現場の挙動を確認してください |
| 年間ボリュームティア | 安定した生産予測 | 年間需要に基づいて単位あたりのコストを削減する |
| カスタムOEMプログラム | 専用構成 | バランス工具, 素材, 品質管理, 包装, そして繰り返し命令を |
これにより、設計エンジニアは承認部品の実際のコストを比較するのに役立ちます, 単なるカタログ単価ではありません.
HojellyTek Trust Signals
HojellyTekは深センの製造・輸出業者で、社内にRを展開しています&光電液位検知におけるDおよびOEM/ODMの実務経験. 当社のチームはカスタムセンサー構造をサポートしています, 電気インターフェースの議論, および顧客向けの工場直販生産で、完成品にセンサーを統合しました.
接続されたタンク監視やスマート流体システム用, Tuya/Smart Life関連の統合は、より広いデバイスアーキテクチャに適合する部分で議論できます. 単純な埋め込み型ポイントレベルスイッチの場合, 優先度は安定センシングのままです, 正しい出力ロジック, 信頼性の高い取り付け, および再現生産.
FAQ
純正の光学レベルスイッチは5Vまたは12Vのロジックで動作しますか??
はい. 論理電圧はRFQ段階で確認し、センサー出力が制御基板と一致するようにすべきです, プルアップ設計, およびファームウェアロジック.
NPN出力とPNPのどちらを選びるべきか?
コントローラーの入力タイプに基づいて選びます. NPNは沈み込み型信号設計に一般的に用いられます, 一方、PNPはソーシングスタイルの入力設計に使われます. 当社のチームが、サンプリング前に配線要件をご確認いたします.
取り付けねじやボディ形状はカスタマイズできますか?
はい. 糸, ケーブル出口, 体型, センシングチップ位置, コネクター, また、OEM/ODMプロジェクトでマウント構造について議論することができます.
どの湿潤素材を選べばいいでしょうか?
液体によります. 電源ユニットはコンパクトでコストに敏感な用途に適しています, PTFEは化学耐性を考慮します, 316 堅牢な構造物用のステンレス鋼, そして安定した光学センサー面用のガラス.
実際の製品における光学レベルスイッチ故障の原因?
よくある問題にはプリズムの残留物があります, バブル, 泡, 取り付け角度が誤り, 不適合液体, 誤った出力ロジック, 密閉不良, または制御基板入力の不一致.
ボリューム見積もりをどう依頼すればいいですか?
液体タイプを送ってください, 電圧, NPN/PNPの優先順位, 取り付け図面, ケーブルまたはコネクタの要件, サンプル量, および年間予測. サンプルおよび大量価格については、WhatsAppまたはメールで見積もりをご依頼ください.
