Robuuste Elektro-Optiese Vlaksensor
Ons robuuste elektro-optiese vlak sensordiens help kopers om die regte sensorpunt te kies, Behuising, Seëlmetode, Kabelontwerp, Uitvoertipe en beskermingskenmerke voordat monsters of produksie-eenhede bestel word.
Robuuste optiese vlaksensorvermoëns
HojellyTek ontwerp en verskaf optiese vloeistofvlaksensors gebaseer op foto-elektriese sensing. Binne-in die sensor, 'n infrarooi LED stuur lig na 'n prismapunt, en 'n fototransistor ontvang die weerkaatste sein. In die lug, Die lig weerkaats intern binne die prisma. Wanneer vloeistof die prisma natmaak, breking verander en die ontvanger sien 'n ander sein. Die elektronika skakel dan die uitset oor vir droë- of nattoestanddeteksie.
Vir 'n breër oorsig van standaardmodelle, sien ons optiese vlaksensor Bladsy.

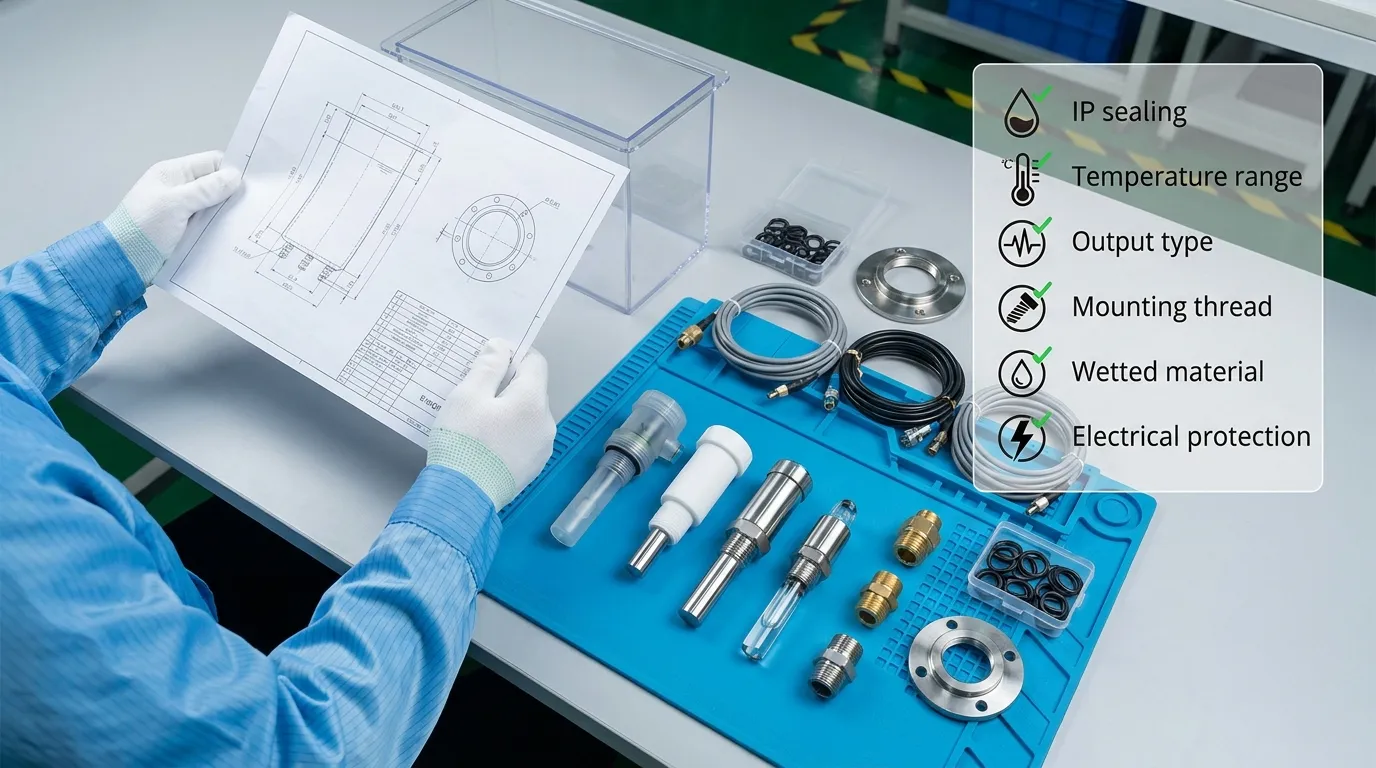

Vir robuuste industriële diens, Ons help om te konfigureer:
- Puntvlakdeteksie vir laevlak, Hoëvlak, Oorloop- of droogloopbeskerming
- Robuuste huisopsies vir mobiele tenks, Nywerheidsskiene en toerustingreservoirs
- Natgemaakte materiaalkeuse soos PSU, PTFE, 316 Vlekvrye staal of glas
- NPN, PNP- en toepassingsgepaste uitsetkonfigurasies
- Kabel, Konnektor- en rekverligtingsontwerpe vir vibrasiegevoelige toerusting
- IP-gegradeerde seëlkonsepte vir stof, Plons, Wasbeurt of buitelugblootstelling
- Elektriese beskermingsbeplanning, insluitend oorspanning- en omgekeerde-polariteitsbehoeftes
- OEM/ODM-aanpassing vir tenkgeometrie, Montering van draad en beheerbordkoppelvlak
Gebou vir die Misbruiksaak: Vibrasie, Skok, Stof, Water en Rowwe Hantering
Hard-duty vlakwaarneming gaan nie net oor die opsporing van vloeistof nie. Die sensor moet oorleef soos die masjien gebruik word. Mobiele toerusting, Nywerheidsreservoirs, skoonmaak stelsels, Konstruksiemasjinerie, Koelmiddeltenks en buitelugvloeistofhouers veroorsaak almal verskillende meganiese en omgewingsdruk.
'n Normale sensor kan op 'n skoon toetsbank werk, maar faal nadat die kabel getrek is, Vibrasie, Washdown, Termiese siklus of herhaalde dienshantering. Vir robuuste elektro-optiese vlaksensors, Die meganiese pakket maak net soveel saak as die sensorkring.
Vibrasie- en Skokweerstand
Op mobiele en industriële toerusting, Vibrasie kan geskroefde monteerplekke losmaak, Moegheidskabeluitgange, beskadig interne soldeerverbindings of skep intermitterende elektriese kontak. 'n Robuuste ontwerp behoort die volle laspad van die tenkwand na die sensorpunt en kabel in ag te neem.
Belangrike ontwerppunte sluit stabiele draadbetrokkenheid in, 'n Veilige liggaamstruktuur, Interne potwerk of oorvorming waar nodig, en 'n kabeluitgang wat nie elke vibrasie direk na die interne elektronika oordra nie. Die sensor moet ook meganiese vlotters vermy om te beweeg, Omdat bewegende dele kan klap, Plak of slyt in vibrerende tenks.
Beskerming teen Stof- en Waterindringing
Stof, Spatwater en afspoelblootstelling kan die sensor deur die kabeluitgang aanval, Liggaamsgewrig, Verbindingsarea of draadkoppelvlak. Om hierdie rede, die IP-gradering moet gekies word op grond van die werklike diensvoorwaarde, Nie net die brosjure teiken nie.
'n Beskermde ontwerp kan verseëlde behuisingskonstruksie insluit, O-ring of pakkingbeplanning, Gepotte elektronika, Gevormde kabelinvoer en korrekte monteeroriëntasie. As die toepassing buitetenks insluit, Skoonmaaksiklusse, Padspuit of stofbedekte nywerheidsgebiede, deel daardie detail tydens die RFQ-fase sodat die seëlbenadering korrek aangepas kan word.
Behuisings- en potontwerp
Die behuising is die eerste verdediging teen impak, Chemiese blootstelling, Growwe hantering en installasieskade. Plastiekliggame kan geskik wees vir kompakte en koste-sensitiewe toerusting. PTFE is nuttig waar chemiese weerstand 'n prioriteit is. 316 Vlekvrye staal word verkies wanneer kopers 'n meer robuuste metaalliggaam benodig, sterker meganiese beskerming of versoenbaarheid met veeleisende industriële vloeistowwe. Vir korrosiewe of sanitêre-tipe materiaalbesprekings, Hersien ons 316 Vlekvrye staal liggaam Opsie.
Potting help om elektronika teen vog te beskerm, Vibrasie- en hanteringsspanning. In robuuste eenhede, Potting en seël moet saam met hitteafvoer oorweeg word, Herstelbaarheid, Kabelbuigsaamheid en sensorgrootte.
Kabelspanningsverligting en Koppelingskeuses
Kabelfaling is een van die mees algemene werklike probleme in mobiele en streng installasies. 'n Sensor kan elektriese toetse slaag, maar later misluk omdat die kabel skerp gebuig is, Tydens instandhouding getrek of naby bewegende toerusting gerouteer.
'n Robuuste optiese sensor moet 'n kabeluitgang en rekverligtingsstruktuur gebruik wat geskik is vir die installasie. Kopers moet die kabellengte bevestig, Mantelmateriaal, Buigroete, Konnektortipe, Draadmaat, Afskermingsbehoeftes en of die kabel met olie gaan bedek word, water, Skuur of herhaalde beweging.
Wye temperatuur- en kragvariasie
Industriële toerusting kan koue aanvang sien, Warm reservoirs, Enjinkompartementverhitting, Buite seisoenale verandering of onstabiele toevoerspanning. Die bedryfstemperatuurreeks moet teenoor die werklike vloeistoftemperatuur bevestig word, Omgewingstemperatuur en tenkwandtemperatuur.
Elektriese beskerming is ook belangrik. Oorspanning, omgekeerde polariteit, Blootstelling aan oorstromings en verkeerde bedrading kan sensorelektronika beskadig. Tydens aanpassing, Ons ingenieurspan kan die beheerbord-insette hersien, Toevoerspanning, uitsetlogika en beskermingsvereistes sodat die sensor by die masjien aangepas kan word in plaas daarvan om as 'n generiese komponent behandel te word.
Vir hoër temperature toepassings, sien ons Hoë-temperatuur sensor Bladsy.
Robuustheidsspesifikasietabel
| Robuustheidsitem | Wat om te bevestig | Hoekom Dit Saak Maak In Streng Plig |
|---|---|---|
| IP-graderingsteiken | Stof, Plons, Washdown, Buitelug- of onderdompelingsblootstelling | Voorkom water- of stofpenetrasie deur liggaamsgewrigte, Kabeluitgange en monteerpunte |
| Behuisingsmateriaal | PSU, PTFE, 316 Vlekvrye staal, glas of pasgemaakte liggaam | Balanse impaksterkte, Chemiese verenigbaarheid, Temperatuur en koste |
| Potting / Oorvorming | Of elektronika volledige of gedeeltelike inkapseling benodig | Help om vog te weerstaan, Vibrasie- en skokverwante interne mislukking |
| Kabelspanningsverligting | Kabeluitgangstyl, Buigrigting, Trekrisiko en roetering | Verminder gebroke drade, Intermitterende seine en velddiensfoute |
| Temperatuurreeks | Vloeistof, Omgewings- en tenkwandtemperatuurtoestande | Vermy dryf, Seëlbeskadiging of materiaalwanpassing tydens termiese siklus |
| Elektriese beskerming | Oorspanning, omgekeerde polariteit, Oorspanning en bedradingfoutrisiko | Beskerm sensor-elektronika in onstabiele industriële kragstelsels |
| Uitsettipe | NPN, PNP, Droë/nat logika of beheerbord-koppelvlak | Verseker direkte verenigbaarheid met PLC's, beheerders of OEM-elektronika |
| Monteringsdraad | Draadgrootte, Tenkwanddikte, Seëlmetode en oriëntasie | Voorkom lekkasie, Los installasie en verkeerde prisma-posisionering |
| Nat materiaal | Vloeistoftipe, Bymiddels, Olie, Koelmiddel, water of chemiese media | Voorkom swelling, Kraak, Korrosie of optiese puntbesoedeling |
| Hantering van risiko | Samestellingslynhantering, Veldvervanging en dienstoegang | Verminder breek tydens installasie en instandhouding |
Dienskontrolelys voordat jy 'n kwotasie versoek
Voordat 'n robuuste optiese vlakskakelaar bestel word, Berei die volgende besonderhede voor:
- Toerustingtipe: Mobiele masjien, Industriële tenk, Generator, Skoonmaakstelsel, koelmiddelreservoir of OEM-produk.
- Vloeistoftipe: water, Olie, Koelmiddel, Brandstofverwante vloeistof, Chemiese mengsel of koppelvlakmedia.
- Mislukkingsrisiko: Vibrasie, Skok, Washdown, stof, Kabeltrek, Buitelugblootstelling of ruwe dienshantering.
- Monteringsposisie: Symontering, Onderste montering, Topinskrywing, Vertikale tenkmuur of kompakte reservoir.
- Vereiste skakelpunt: Lae vlak, Hoë vlak, Oorloop, Droogloopbeskerming of lekdeteksie.
- Voorkeur vir nat materiaal: Plastiek, PTFE, 316 Vlekvrye staal of glas.
- Uitsetvereiste: NPN, PNP, Skakellogika, seinrigting of 4–20 mA-vereiste vir verwante deurlopende moniteringsprojekte.
- Kragtoestand: Toevoerspanning, Beheerderinvoer, Oorspanningsrisiko en bedradingbeskermingsbehoeftes.
- Kabelvereiste: Kabellengte, Konnektor, Mantelmateriaal, rekverligting en roeteringsrigting.
- Omgewingsvereistes: IP-teiken, Temperatuurreeks, Stof-/waterblootstelling en diensligging.
5-Stapdiensproses
1. Navraag Oorsig
Stuur die vloeistoftipe, Tenktekening, Monteringsrigting, uitvoervereiste en werksomgewing per WhatsApp of e-pos. Ons span kyk of 'n standaard optiese sensor 'n standaard optiese sensor is, 'n robuuste pasgemaakte weergawe of alternatiewe vlaksensorbenadering is die beter pasvorm.
2. Spesifikasie en Aanpassing
Ons bevestig materiaal, gare, Kabel, Uitsetlogika, Seëlmetode en elektriese beskermingsbehoeftes. OEM/ODM-veranderings kan die vorm van die behuising insluit, draadlengte, Konnektor, Waarnemingsrigting en beheerbord-koppelvlak.
3. Monstervoorbereiding
Monsters kan voorberei word vir pastoetsing, elektriese toetsing en vloeistofdeteksiekontroles. Kopers moet die sensor waar moontlik in die werklike tenk toets, veral wanneer die toerusting vibrasie toon, Skuim, Spatsels of stywe installasieruimte.
4. Produksie en kwaliteitsbeheer
Produksie word met interne R hanteer&D-ondersteuning en foto-elektriese optiese sensing ervaring. QC fokus op funksie, Bedrading, Seëlstruktuur, Voorkoms, Kabeltoestand en kliënt-ooreengekome konfigurasiebesonderhede.
5. Skeeps- en Uitvoerondersteuning
HojellyTek is 'n vervaardiger en uitvoerder in Shenzhen wat kliënte in die VSA bedien, ONS, Indië en ander markte. Verpakkings- en versendingsbesonderhede word bevestig op grond van bestellingshoeveelheid en bestemming.
Vereistes en Konfigurasie-opsies
| Vereiste | Algemene Opsies | Koopnota |
|---|---|---|
| Opsporingsmodus | Puntvlak droë/nat skakeling | Beste vir lae, Hoë- en oorloopvlakdeteksie |
| Uitset | NPN, PNP, Aangepaste seinkoppelvlak | Pas PLC- of beheerderinvoer aan voordat jy bestel |
| Deurlopende sein | 4–20 mA vir verwante deurlopende vlakoplossings | Bevestig of jy puntopsporing of deurlopende meting benodig |
| Liggaamsmateriaal | PSU, PTFE, 316 Vlekvrye staal, Glas | Kies per vloeistof, Temperatuur en meganiese las |
| Montering | Draad, kompakte liggaam of pasgemaakte OEM-passing | Bevestig tenkwanddikte en seëlmetode |
| Kabel | Pasgemaakte lengte, Omslag en koppelaar | Kies op grond van vibrasie, Olie, water en roeteringsrisiko |
| Beskerming | IP-gegradeerde seëling en oorspanningsbeplanning | Bevestig werklike blootstelling, Nie net binnenshuise toetstoestande nie |
Robuuste optiese sensor vs standaard vlotskakelaar
| Item | Robuuste Elektro-Optiese Vlaksensor | Meganiese Vlotskakelaar |
|---|---|---|
| Bewegende dele | Geen bewegende vlot nie; Optiese prisma-waarneming | Gebruik 'n bewegende dryf- of rietmeganisme |
| Vibrasieprestasie | Beter geskik vir kompakte vibrasietoerusting wanneer dit behoorlik gemonteer is | Dryfbeweging kan klap of slytasie doen |
| Grootte | Kompakte sensorpunt vir klein tenks | Dit benodig dikwels meer tenkvryheid |
| Risiko vir ruwe hantering | Dit hang af van behuising, Potting en kabelverligting | Vlotarm of bewegende dele kan beskadig word |
| Vloeistofdeteksie | Vinnige droë/nat optiese skakeling | Meganiese beweging hang af van dryfvermoë |
| Onderhoud | Lae meganiese slytasie | Kan vassteek as gevolg van deposito's, Puin of viskositeit |
Belangrike Nota vir Kopers in gevaarlike Gebiede
Hierdie robuuste diensbladsy eis nie goedkeuring vir gevaarlike areas of ontploffingsbestande gebiede nie. As jou projek ontplofbare gas behels, damp, brandstofbergingsones of gereguleerde Ex-omgewings, Hersien asseblief die toegewyde Ontploffingsbestande optiese sensor Bladsy en deel die vereiste goedkeuringsstandaard tydens navraag.
Hoekom HojellyTek kies
HojellyTek kombineer Shenzhen-vervaardiging, in-huis R&D- en foto-elektriese optiese sensing-ervaring vir OEM- en industriële kopers. Ons ondersteun pasgemaakte sensorliggame, Kabelsamestellings, uitsetlogika en toepassingsgepaste robuustheid in plaas daarvan om slegs kant-en-klare onderdele te voorsien.
Vir slim tenkmoniteringsprojekte, ons span kan ook oor Tuya gesels / Smart Life-integrasie waar relevant. Vir industriële OEM's, Die hoofwaarde is direkte fabriekkommunikasie, Praktiese aanpassing en ondersteuning van monstertoetsing tot bondelproduksie.
Robuuste Elektro-Optiese Vlaksensor Vrae en Vrae
Hoe werk 'n robuuste elektro-optiese vlaksensor?

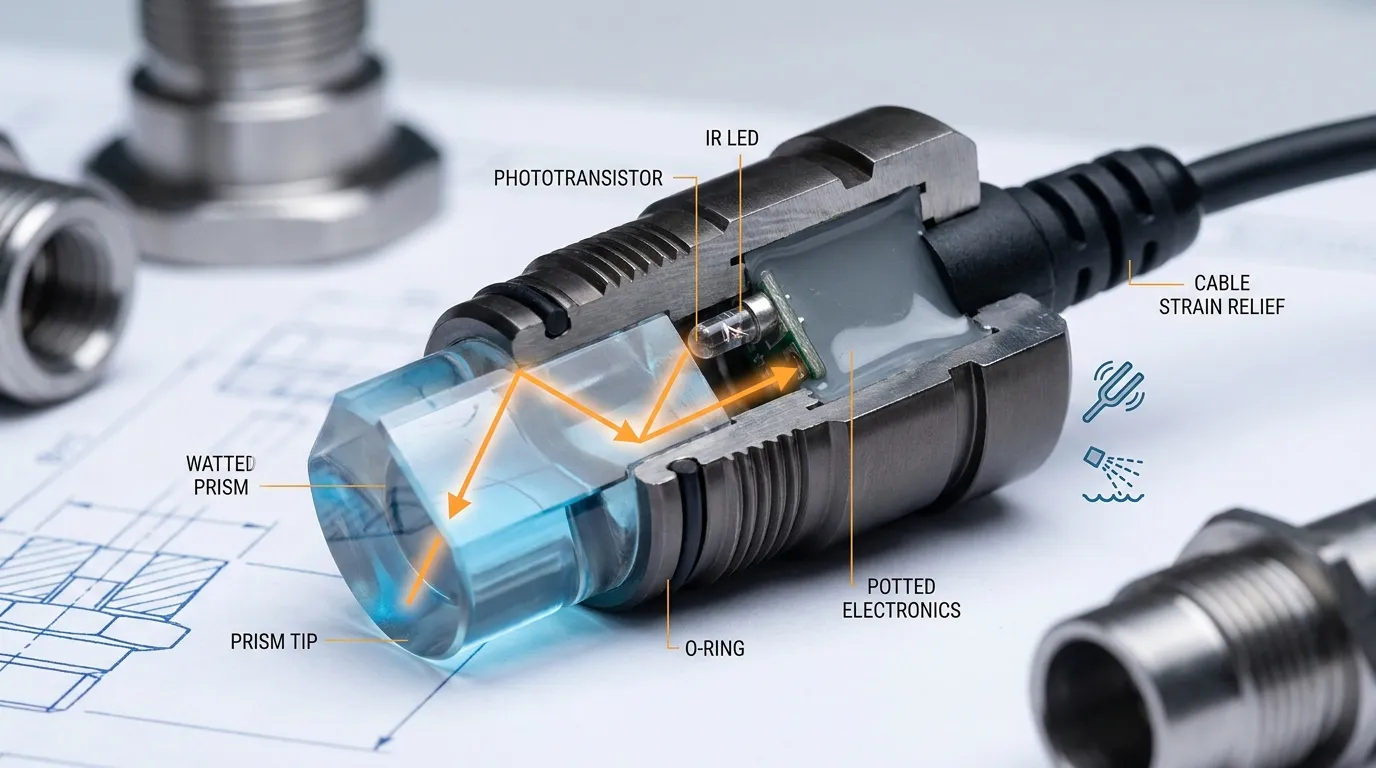

Dit gebruik 'n IR-LED, Fototransistor en prismapunt. In die lug, Lig weerkaats binne-in die prisma. Wanneer vloeistof die prisma raak, Die ligpad verander, en die elektronika skakel die uitset om nat of droë toestand aan te dui.
Is 'n optiese vlaksensor geskik vir vibrasie?
Ja, Dit kan geskik wees omdat dit geen bewegende dryf het nie. Nietemin, Die behuising, Monteringsdraad, Potting, Kabelspanningsverligting en bedradingbeskerming moet gekies word vir die werklike vibrasie- en skoktoestande.
Watter behuisingsmateriaal moet ek kies?
PSU is algemeen vir kompakte industriële ontwerpe, PTFE is nuttig vir chemiese weerstand, 316 Vlekvrye staal ondersteun sterker metaalliggaamvereistes, en glas kan gebruik word waar optiese of materiaalversoenbaarheid sin maak. Die vloeistof en dienssiklus bepaal die beste keuse.
Kan die sensor buite of in wasareas gebruik word??
Dit kan gekonfigureer word vir stof- en waterblootstelling, maar die IP-gradering, Kabeluitgang, Konnektor, Seëlmetode en monteeroriëntasie moet bevestig word voordat bestel word. Deel of die sensor spat, Washdown, Reën, Stof- of onderdompelingsrisiko.
Watter uitsetsoorte beskikbaar is?
Algemene keuses sluit in NPN- en PNP-skakeluitsette vir puntvlakdeteksie. Vir projekte wat deurlopende meting of analoogtransmissie benodig, 4–20 mA-vereistes moet afsonderlik bespreek word sodat die korrekte sensorargitektuur gekies word.
Kan hierdie bladsy se robuuste sensor in ontploffingsbestande areas gebruik word?
Moet nie aanneem dat. Robuuste konstruksie en goedkeuring van gevaarlike gebiede is verskillende vereistes. Vir Ex- of ontploffingsbestande toepassings, Gebruik die toegewyde ontploffingsbestande optiese sensor navraagroete en verskaf die vereiste goedkeuringsvoorwaardes.
Versoek 'n Robuuste Sensor Kwotasie
Stuur jou tenktekening, Vloeibare tipe, Monteringsposisie, Kabelvereiste, Uitsettipe, IP-teiken, Temperatuurtoestand en vibrasie/skok besonderhede. HojellyTek kan die dienskas hersien en 'n robuuste elektro-optiese vlak sensorkonfigurasie aanbeveel vir monstertoetsing of OEM-produksie. Kontak ons per WhatsApp of e-pos om 'n kwotasie aan te vra.
