1/4" NPT optischer Pegelsensor
Diese Seite konzentriert sich auf die Passformdetails, die Käufer vor der Bestellung bestätigen müssen: Gewindetyp, Dichtungsmethode, Körperlänge, Prismenspitzenvorsprung, Drehmomentregelung, Druckbegrenzung, und die Auswahl benetzter Materialien. Für das Sensorprinzip, Siehe unsere Optischer Pegelsensor Erklärung.
1/4 NPT-Sensorfähigkeiten
HojellyTek stellt optische Geräte her / Fotoelektrische Punktpegelsensoren mit maßgefertigtem Gewinde, Karosserie, Ausgabe, Kabel, und Materialoptionen. Für eine 1/4 NPT-Version, Das Ziel ist nicht nur: "Schraubt sich das Gewinde fest?" aber auch "dichtet der installierte Sensor ab", Align, Überlebensdruck, und die Prismenspitze am richtigen Detektionspunkt zu platzieren?”
Typische Konfigurationsunterstützung umfasst:
- 1/4-Zoll NPT-Gewindekörper für gezapfte Tankanschlüsse
- Alternative Thread-Optionen wie G/BSP oder metrische Threads, wenn NPT nicht geeignet ist
- Prismenspitzen-Designs für seitlich oder unten montierte Flüssigkeitserkennung
- Kunststoff, PTFE, Edelstahl, oder glasbenetzte Materialwahl
- NPN, PNP, Transistor, Digitaler Schalter, und andere Ausgangskonfigurationen
- Kabellänge, Steckverbinder, Drahtfarbe, und die Anpassung des Geschirrs
- OEM/ODM-Gehäuse, branding, Verpackung, und zieht Unterstützung
- Exportversorgung für Käufer in den USA, WIR, Indien, und andere Märkte
Für die Standardmodellauswahl, Sie können auch unser Produkt des optischen Pegelsensors Seite.
Fit First: Faden, Siegel, Karosserielänge, und Prismaprotrusion
Das häufigste Problem mit einem 1/4 NPT-Optiksensor ist nicht die Messschaltung. Es handelt sich um mechanische Passform. Ein kleiner Fehler im Thread-Standard, Einsetztiefe, Die Dichtungsmethode kann Lecks verursachen, Falscherkennungsstufe, Rissige Gehäuse, oder Prismakontakt mit einer inneren Wand.
Bestätigen Sie, dass der Port tatsächlich ist 1/4 NPT
NPT ist ein konischer Rohrgewinde. Er versiegelt durch Gewindefestnahme plus Dichtmasse, häufig PTFE-Tape oder kompatibles Gewindedichtmittel. Ein G1/4- oder BSP-Port kann auf den ersten Blick ähnlich aussehen, Es handelt sich jedoch um ein paralleles Gewinde und verwendet normalerweise eine Dichtung, O-Ring, oder flache Dichtungsfläche. Diese sind ohne Adapterdesign nicht austauschbar.
Wenn in deiner Zeichnung nur "1/4 Faden" steht,"Bestätigen Sie, ob es bedeutet:
- 1/4 NPT-Konischgewinde
- G1/4 / BSP-Parallelgewinde
- 1/4 BSPT-Konischgewinde
- Metrische Gewinde wie M10, M12, oder M14
- Maßgeschneiderter Kunststoffgeformter Faden
Für OEM-Projekte, Senden Sie die Portzeichnung, Wanddicke des Tanks, und erwartete Versiegelungsmethode vor der Probenahme.
Überprüfen Sie die Körperlänge und den Hex-Zugang
A 1/4 Der NPT-Optische Pegelsensor benötigt in der Regel genug Gehäuselänge außerhalb des Tanks für Verkabelung und Werkzeugzugang, aber nicht so sehr, dass es die umliegenden Bereiche beeinträchtigt. Der Sechskantabschnitt muss mit einem Schraubenschlüssel erreichbar sein, und der Kabelausgang darf nicht gegen eine Wand gedrückt werden, Turnier, Pumpe, oder Gehäuse.
Im Inneren des Beckens, Die Prismenspitze muss weit genug in den Flüssigkeitsraum hineinragen, um nicht im Gewindeboss verborgen zu sein. Wenn die Panzerwand dick ist oder der getappte Boss tief sitzt, Die optische Spitze könnte zu weit im Anschluss sitzen und eingeschlossene Flüssigkeit erkennen, Blasen, oder Rückstände statt des echten Tankniveaus.
Position der Steuerprisma-Spitze
Die Prismenspitze ist das eigentliche Sensorende. Sie sollte klar auf den flüssigen Bereich zeigen, Mit genügend Freiraum von:
- Innenwände des Tanks
- Schweißwulst oder geformte Bosse
- Schaumschicht oder Spritzzone
- Beweglicher Schwimmer, Filter, oder Baffle
- Dicker Ölrückstand oder Sedimentbereich
Für die Seitenwandinstallation, Die Spitzenposition bestimmt den Alarmpegel. Für die Unterbodeninstallation, Bestätigen Sie, ob der Sensor zur Präsenzerkennung dient, Niedrig-Pegel-Alarm, Trockenlaufschutz, oder Entzugsbestätigung. Jeder Anwendungsfall benötigt eine unterschiedliche Einsetztiefe und einen anderen Montagewinkel.
Thread- und Dimensionsplanungstabelle
| Zu bestätigender Gegenstand | 1/4 NPT-Version | Warum ist es wichtig |
|---|---|---|
| Fadenstandard | 1/4-Zoll NPT-Konischgewinde | Muss mit dem getappten Port übereinstimmen; nicht dasselbe wie G1/4/BSP-Parallelthread |
| Versiegelungsmethode | PTFE-Band oder kompatibles Gewindedichtmittel, Bestätigung per Antrag | Verhindert Undichtigkeiten durch konisches Gewindeeingreifen |
| Panzerhafen-Typ | Direkt abgezapfter Port, Schweißender Boss, Geformter Kunststoffboss, oder Adapter | Verändert Einstichtiefe und Abdichtungsfläche |
| Karosserielänge | Bestätigt durch Ziehen vor der Stichprobennahme | Sorgt für ausreichenden Außenabstand und korrekte Innenreichweite |
| Prismenvorsprung | Bestätigt gegen Wanddicke und Bosstiefe | Verhindert, dass die Spitze zu tief im Anschluss sitzt |
| Hex / Schraubenschlüsselbereich | Bestätigt anhand der mechanischen Zeichnung | Ermöglicht eine Installation, ohne Kabel oder Gehäuse zu beschädigen. |
| Kabelausgang | Geradeaus, Seite, Steckverbinder, oder ein maßgefertigtes Geschirr | Vermeidet Biegespannungen nach der Installation |
| Druckbegrenzung | Bestätigt laut Wohnungsbestimmung, Siegel, Faden, und Material | Die Bewertung der vollständigen Versammlung ist entscheidend, nicht nur den Sensorkörper |
| Benetztes Material | Netzteil, PTFE, 316 Edelstahl, Glas, oder Gewohnheit | Muss zur Flüssigkeit passen, Temperatur, Reinigungsmittel, und Druck |
| Ausgangskonfiguration | NPN, PNP, Digitaler Schalter, oder benutzerdefiniertes Signal | Muss SPS passen, Controller, Relaistafel, oder OEM-Leiterplatte |

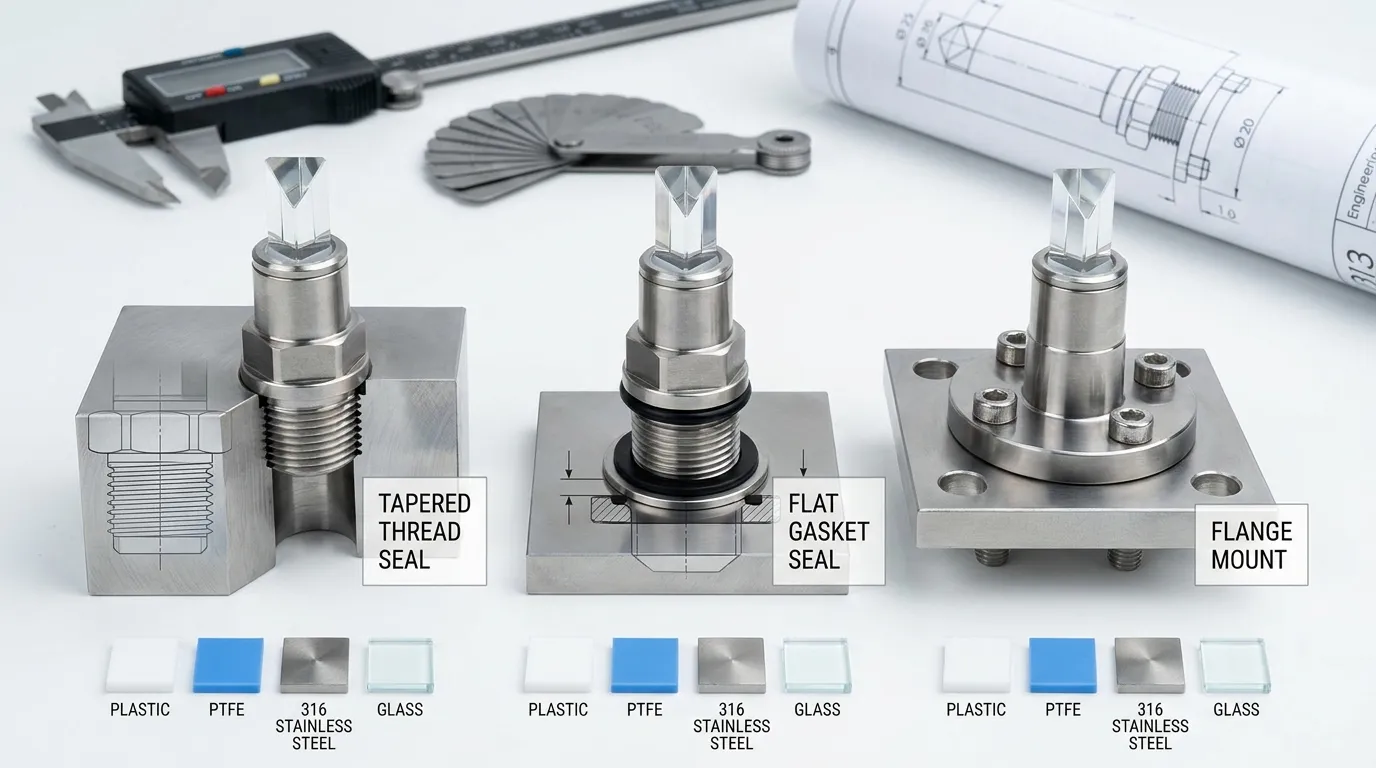

1/4 NPT vs. G/BSP: Welchen Faden solltest du bestellen?
Wählen 1/4 NPT wenn der Behälteranschluss bereits konisch ist, NPT und das Design eine Gewindedichtung erwartet. Das ist bei nordamerikanischer Ausrüstung üblich, Einige Industriesysteme, und viele importierte Tanks oder Verteiler.
Wählen G1/4 / BSP-Parallelgewinde wenn der Tank eine flache Abdichtungsfläche verwendet, Dichtung, oder O-Ring. Dies ist bei vielen europäischen und asiatischen Gerätedesigns üblich. Wenn der Sensor häufig zur Reinigung entfernt werden muss, Ein paralleles Gewinde mit definiertem Dichtungsdesign ist möglicherweise leichter zu kontrollieren als ein abgeklebtes, konisches Gewinde.
Wähle eine Flanschmontageoption wenn die Tankwand dünn ist, Die Befestigungsfläche ist nicht zum Anzapfen geeignet, oder der Sensor benötigt eine größere Abdichtungsfläche. Für diese Fälle, Siehe unsere Flanschmontageoption anstatt ein NPT-Design in einen schwachen Hafen zu zwingen..
Drehmoment, Versiegelung, und Installationsrisiko
A 1/4 Der NPT-Sensor sollte vorsichtig festgezogen werden. Mehr Drehmoment bedeutet nicht immer eine bessere Dichtung. Ein zu starkes Anziehen kann einen Kunststoffkörper zum Rissen bringen, den Faden deformieren, Verschieben des Detektionspegels, oder den angezapften Port zu beschädigen.
Für Kunststoffkörper, Die Installationsmethode ist besonders wichtig. PTFE-Klebeband sollte ordentlich aufgetragen und von der Prismaspitze ferngehalten werden. Lose Bandfragmente, Überschüssiges Dichtmittel, oder eine Kontamination an der optischen Spitze kann zu instabiler Detektion führen.
Vor der Produktion, Bestätigen:
- Ob das Montageteam PTFE-Klebeband oder Flüssiggewindedichtmittel verwenden wird
- Ob das Sensorgehäuse aus Kunststoff besteht, Edelstahl, PTFE, oder Glas
- Ob der Anschluss aus Metall ist, Plastik, oder geformte Verbundwerkstoffe
- Ob der Sensor einmal eingebaut oder wiederholt entfernt wird
- Ob der Tank unter Druck steht, Abgesaugt, Gewaschen, oder Vibrationen ausgesetzt
Die Drehmomentführung sollte in der RFQ-Phase basierend auf dem gewählten Karosseriematerial bestätigt werden, Gewindefestmachung, und Hafenmaterial. Für OEM-Programme, Unser Team kann Ihre Installationszeichnung vor der Musterproduktion prüfen.
Druckbewertung und Auswahl von benetztem Material
Die Druckleistung hängt vom vollständigen Design ab: Sensorkörper, Faden, Dichtmittel, Portqualität, Wanddicke, Kabelausgang, und Materialfestigkeit. A 1/4 Der NPT-Sensor, der in einem belüfteten Wassertank verwendet wird, hat andere Anforderungen als der für einen Druckölbehälter oder ein chemisches Dosierungssystem.
Gängige benetzte Materialoptionen
| Benetztes Material | Best-Fit-Anwendungen | Käuferhinweise |
|---|---|---|
| Netzteil / Technische Kunststoffe | Wassertanks, Vorrichtungen, kompakte OEM-Ausrüstung | Kosteneffizient und kompakt; Die chemische Kompatibilität sollte überprüft werden |
| PTFE | Chemische Flüssigkeit, Aggressive Medien, Systeme mit hoher Sauberkeit | Starke chemische Beständigkeit; Die mechanische Entwurfs- und Abdichtungsmethode muss überprüft werden |
| 316 Edelstahl | Öl, Brennstoff, Kühlmittel, Industrieausrüstung, robuste Panzer | Gute Festigkeit für harte Installationen; Flüssigkeitskompatibilität bestätigen |
| Glasprisma / Glaskörperdesign | Saubere Flüssigkeit, Laborausrüstung, besondere optische oder chemische Bedürfnisse | Nützlich, wo Kunststoff ungeeignet ist; Montageschutz ist wichtig |
Für wechselstrombetriebene Geräte, Überprüfen Sie unsere Optischer Wechselspannungssensor Seite zu entscheiden, ob ein Niederspannungs-Gleichstromsensor oder eine Wechselspannungskonfiguration besser zu Ihrem Steuersystem passt.
Ausgangs- und elektrische Konfiguration
Mechanische Anpassung löst nur die Hälfte der Spezifikation. Der Ausgang muss außerdem zur Steuerplatine passen, SPS, Alarmmodul, oder Pumpenschutzschaltung.
Gängige Optionen sind:
- NPN-Ausgabe für Steuerungen, die sinkenden Output erwarten
- PNP-Ausgabe für Steuerungen, die eine Quellausgabe erwarten
- Digitaler Schalterausgang für einfaches Nass-/Trockenpegelsignal
- 4–20 mA oder analoge Integration wenn das System eine konfigurierte Signalschnittstelle benötigt
- Individuelles Kabel und Stecker für die OEM-Montage
- Normalerweise nass / normalerweise trockene Logik je nach Alarmstrategie
Für Smart-Tank-Überwachungspakete, Mit freundlichen Grüßen / Die Integration von Smart Life kann relevant sein, wenn der optische Punktsensor Teil eines größeren Monitors ist, Controller, oder drahtloses Flüssigkeitslevelsystem. Für einen einfachen Gewindepunktschalter, Die Priorität bleibt die Fadenpassform, Material, Ausgabe, und Dichtungszuverlässigkeit.
Installationscheckliste für eine 1/4 NPT-optischer Sensor
- Bestätigen Sie, dass der Tankport wirklich ist 1/4 NPT, nicht G1/4, BSP, oder metrisch.
- Messen Sie die Dicke der Beckenwand und die Tiefe des gezahnten Bosses.
- Bestätigen Sie die erforderliche Detektionshochkunft vom Boden oder der Referenzlinie des Tanks.
- Überprüfe, ob die Prismenspitze deutlich in den Flüssigkeitsbereich hineinragt.
- Wählen Sie benetztes Material basierend auf der Flüssigkeitsart aus, Temperatur, Reinigungsmittel, und Druck.
- Bestätigen Sie, ob PTFE-Klebeband oder Gewindedichtmittel für Ihren Prozess zugelassen ist.
- Definition der Installationsrichtung: Seite, Unteres, oder schräg gewinkelte Halterung.
- Bestätigen Sie den Kabelaustrittsraum und den Schraubenschlüsselzugang um den Hex-Body.
- Wählen Sie NPN, PNP, Digital, AC, oder benutzerdefinierte Ausgabe je nach Controller.
- Teste die Probe in der echten Flüssigkeit vor der Genehmigung der Massenproduktion.
5-Schritt HojellyTek Versorgungsprozess
- Untersuchung — Schick deine Panzerzeichnung, Gewindeanforderungen, Flüssigtyp, Spannung, Ausgabe, und die jährliche Nachfrage per WhatsApp oder E-Mail.
- Spezifikation und Anpassung — Unser hausinternes R&D-Team überprüft den Thread, Karosserie, Prismenvorsprung, Benetztes Material, Kabel, und Ausgabeoptionen.
- Beispiel — Wir bereiten eine Probe oder empfohlene Konfiguration für die Passformprüfung in Ihrem gezapften Port vor.
- Produktion und Qualitätskontrolle — Die Fabrik bestätigt die Montage, Verdrahtung, Aussehen, und Funktionsprüfungen gemäß der genehmigten Probe.
- Schifffahrt — HojellyTek unterstützt Exportaufträge für OEMs, Ausrüstungsbauer, und Distributoren in den USA, WIR, Indien, und andere Regionen.
Anforderungen für eine Ausschreibung
| RFQ-Punkt | Was bereitgestellt werden sollte |
|---|---|
| Faden | 1/4 NPT, G1/4, BSP, Metrik, oder benutzerdefinierte Zeichnung |
| Flüssigkeit | Wasser, Öl, Kühlmittel, Brennstoff, Chemikalie, schaumanfällige Flüssigkeit, oder Mixed Media |
| Tankmaterial | Kunststoff, Edelstahl, Aluminium, Glas, oder andere |
| Montageposition | Seite, Unteres, Nach oben, oder schräg |
| Wanddicke | Tankwand und Bosstiefe, falls verfügbar, |
| Ausgabe | NPN, PNP, Digitaler Schalter, AC, oder benutzerdefinierte Schnittstelle |
| Verdrahtung | Kabellänge, Steckverbinder, Drahtfarben, und Schutzbedürfnisse |
| Quantitätsplan | Probenmenge und erwartetes Produktionsvolumen |
Warum Käufer HojellyTek wählen
HojellyTek ist ein Hersteller von optischen und flüssigen Levelsensoren in Shenzhen mit eigenem R&D, OEM/ODM-Anpassung, sowie Exporterfahrung für Industrie- und Ausrüstungskäufer. Wir helfen Käufern, den Sensor an den Anschluss anzupassen, Flüssigkeit, Verdrahtung, und Produktionsmontage – nicht nur die Auswahl eines Katalogteils.
Sie können eine Zeichnungsprüfung beantragen, Materialvorschläge, Beispielkonfiguration, und Quote-Support über WhatsApp oder E-Mail angeben.
FAQ
Ist ein 1/4" NPT optischer Pegelsensor ist derselbe wie ein G1/4-Sensor?
NEIN. 1/4 NPT ist ein konischer Rohrgewinde, während G1/4 / BSP ist normalerweise ein paralleler Thread. Sie erfordern unterschiedliche Abdichtungsmethoden und sollten ohne Adapter oder Neugestaltung nicht als austauschbar behandelt werden.
Kann ich PTFE-Klebeband auf dem NPT-Gewinde verwenden??
Ja, PTFE-Band wird häufig für das konische Abdichten von Gewinden verwendet, aber es muss vorsichtig angewendet und von der Prismaspitze ferngehalten werden. Die endgültige Versiegelungsmethode sollte zu deiner Flüssigkeit passen, Druck, und Montageprozess.
Wie weit sollte die Prismaspitze ins Aquarium hineinragen??
Es sollte weit genug herausragen, um den tatsächlichen Flüssigkeitsstand zu erkennen, Keine Flüssigkeit im Gewindeboss eingeschlossen. Senden Sie die Wanddicke und die Portzeichnung, damit die Karosserielänge und Einsatztiefe überprüft werden können.
Welches Drehmoment sollte bei der Installation verwendet werden?
Das Drehmoment hängt vom Karosseriematerial ab, Gewindefestmachung, Hafenmaterial, und Versiegelungsverfahren. Vermeiden Sie ein Überziehen, Vor allem bei Kunststoffkörpern. Die empfohlene Installationsmethode sollte bei der Probengenehmigung bestätigt werden.
Welches Material sollte ich für das Öl wählen, Brennstoff, Kühlmittel, oder chemische Flüssigkeit?
316 Edelstahl wird oft für robuste Öl- oder Kraftstoffanwendungen bevorzugt, während PTFE für aggressive chemische Medien besser sein könnte. Netzteilplastik eignet sich für viele Wasser- und Geräteanwendungen, aber die Kompatibilität sollte vor der Bestellung überprüft werden.
Kann HojellyTek eine Anpassung an 1/4 NPT-Optiksensor für meinen OEM-Tank?
Ja. HojellyTek kann den Thread anpassen, Körperlänge, Prismenposition, Benetztes Material, Kabel, Steckverbinder, und Ausgabekonfiguration für OEM/ODM-Projekte. Senden Sie Ihre Anforderungen an Zeichnungen und Kontrolle, um ein Angebot per WhatsApp oder per E-Mail anzufordern.
