Wechselstromspannung optischer Flüssigkeitspegelsensor

Für Netz-/Netzspannungsprojekte, Die Sensorauswahl bezieht sich nicht nur auf die optische Spitze. Es geht auch um die Versorgungsspannung, Lastart, Relais- oder SSR-Isolation, Kontaktbewertung, Nass-/Trockenlogik, und wer für die konforme Installation verantwortlich ist.

Wechselstrombetriebene optische Pegelsensorfunktionen

HojellyTek liefert und passt photoelektrische Flüssigkeitspegelsensoren für OEM-Geräte an und passt sie an., Automatisierungspanels, Wassersysteme, Öltanks, Kompakte Geräte, und industrielle Flüssigkeitsüberwachungsprojekte. Für AC-bezogene Anwendungen, Unser Team kann drei gängige Konfigurationen unterstützen:

• Niederspannungs-DC-optischer Sensor, der an eine SPS angeschlossen ist, Controller, oder Relaismodul
• DC-optischer Sensor mit externem Relais, SSR, oder Schütze zur Steuerung einer Wechselstromlast
• Ausgewählte Breitband-Wechselstromversorgungsmodelle für optische Pegelschalter für Steuerschränke, bei denen eine Wechselspannung erforderlich ist

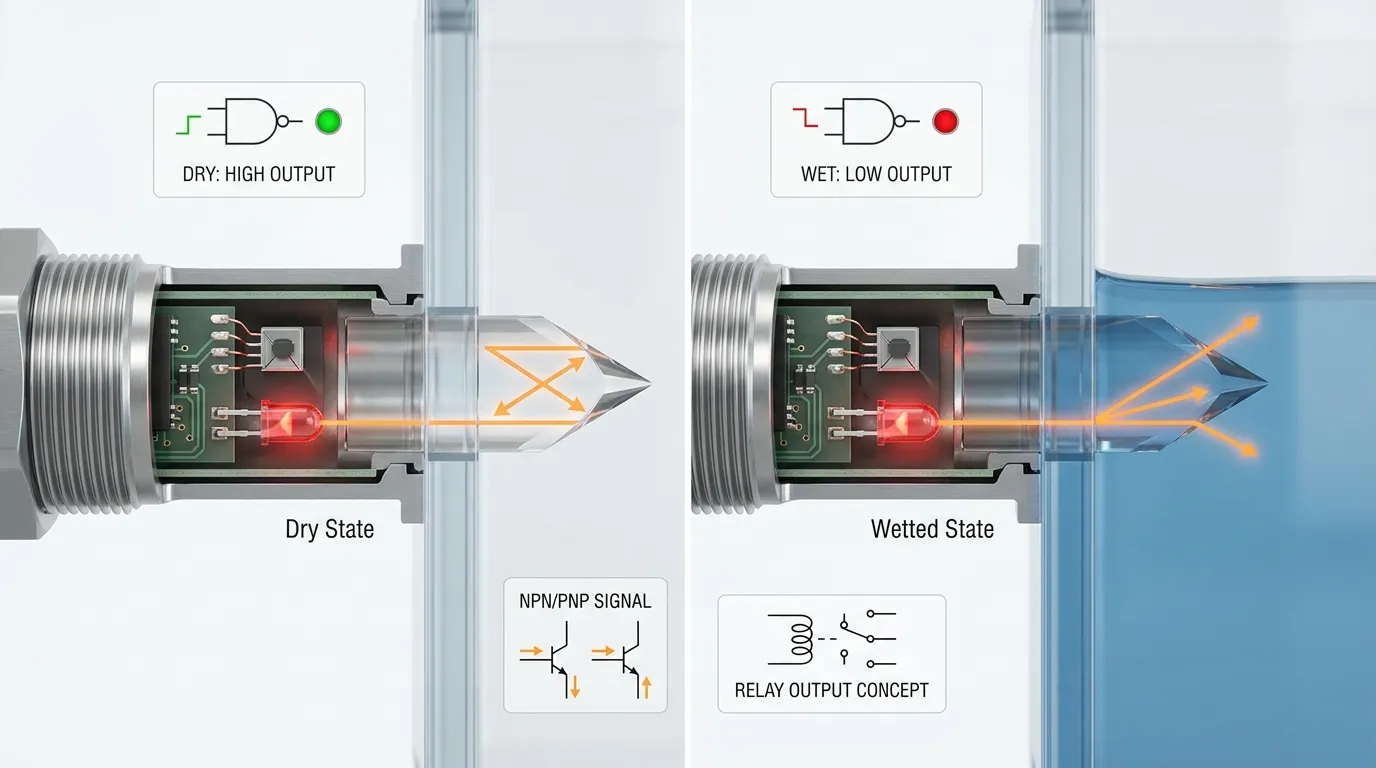

Das Sensorprinzip ist optisch und nicht mechanisch. Im Inneren des Sensors, eine Infrarot-LED sendet Licht in eine prismaförmige Messspitze. Ein Fototransistor empfängt reflektiertes Licht, wenn das Prisma trocken ist. Wenn Flüssigkeit das Prisma befeuchtet,, der brechungsbedingte Zustand ändert sich, und der Sensorausgang ändert den Zustand. Dies ermöglicht eine schnelle Punktpegeldetektion ohne Schwimmer, Scharnier, oder beweglicher Teil.

Für Ingenieure, die Sensorfamilien vergleichen, unsere Optischer Pegelsensor Die Reichweite umfasst kompakte Kunststoffkörper, Gewindeproben, Edelstahlkonstruktionen, Glaskörper-Optionen, sowie benutzerdefinierte Kabel-/Ausgangskonfigurationen.

Die Verkabelungsrealität: Die meisten optischen Schalter sind Gleichstrom, Selbst wenn die Last mit Wechselstrom ausgestattet ist

Viele optische Flüssigkeitspegelsensoren sind für Niederspannungs-Gleichstromelektronik konzipiert, da die interne IR-LED verwendet wird, Fototransistor, Verstärker, und die Ausgangsstufe arbeitet am effizientesten mit Gleichstrom. Deshalb sehen Ingenieure oft 5V, 12V, oder breitere Gleichstromversorgungsoptionen bei kompakten optischen Sensoren.

Das bedeutet jedoch nicht, dass der Sensor nicht in einer wechselstrombetriebenen Maschine verwendet werden kann. Das bedeutet, dass der Sensor in der Regel ein Signal an eine isolierte Schnittstelle senden sollte, wie zum Beispiel ein SPS-Eingang, Relaistafel, SSR, oder Kontaktorsteuerungsschaltung. Die Wechselstromlast wird dann von einem richtig ausgewerteten Gerät geschaltet, Nicht, indem man Netzspannung durch einen Niederspannungssensor presst.

Zum Beispiel, a 12V-optischer Sensor Könnte für eine Steuerplatine geeignet sein, die entscheidet, ob ein Relais unter Strom gestellt wird, Stopp eine Pumpe, Löse einen Alarm aus, oder eine niedrigstufige Warnung senden. In dieser Konfiguration, Der optische Sensor bleibt auf der sicheren Niederspannungssteuerseite, während die AC-Seite von ausgelegten elektrischen Komponenten gesteuert wird.

Einige industrielle Konstruktionen erfordern einen wechselstrombetriebenen optischen Pegelschalter. In diesen Fällen, das richtige Modell muss in der RFQ-Phase ausgewählt werden. Die Versorgungsspannung, Ausgabestil, Kontakt- oder Halbleiter-Berechtigung, Gehege, Kabel, und die beabsichtigte Ladung muss alle vor der Bestellung bestätigt werden.

Verkabelungsoptionen für AC- vs. DC-Optische Sensoren

Configuration	Sensorversorgung	Ausgabe / Schnittstelle	Typische Verwendung	Ingenieurprüfung
Niederspannungs-Gleichstrom-optischer Sensor	5V, 12V, oder eine andere vom Modell bestätigte Gleichstromversorgung	NPN, PNP, Push-Pull, oder digitales Signal	Steuerplatine, SPS-Eingang, Haushaltsleiterplatte	Sensorspannung und Eingangslogik anpassen
Gleichstromsensor mit Relaismodul	Sensor bleibt Gleichstrom	Relaiskontaktantrieb Wechselstromregelung	Alarm, Pumpenverriegelung, Solenoid-Befehl	Relaisspule, Kontaktbewertung, und die Isolierung muss zur Last passen
Gleichstromsensor mit SSR	Sensor bleibt Gleichstrom	Festkörperrelaisschalter mit Wechselstromlast	Häufiges Umschalten, Ruhiger Betrieb, Panel-Automatisierung	SSR-Ein- und Ausgangswerte sowie das Leckverhalten müssen überprüft werden
Optischer Pegelschalter für die Wechselstromversorgung	Wechselstromversorgung nach Modell bestätigt	Staffel, SCR/triac-Stil, oder dedizierter Ausgang, je nach Modell	Industrieller Steuerungsschrank mit Wechselstromspannung	Versorgungsreichweite bestätigen, Lastart, und Compliance-Anforderungen
Sensor zu SPS/Steuerpult	Gleichstrom oder Wechselstrom, je nach System	Digitaler Eingang, Trockenkontakt, oder analoges Signal	OEM-Automatisierung, Pumpenschutz, Überwachung von Panzern	Senken-/Quellverkabelung und fehlersichere Logik bestätigen

Hinweis zur qualifizierten Installation: Netz-/Netzspannungsverkabelung sollte ausgelegt werden, Rezension, und von einem qualifizierten Elektriker oder Elektroingenieur gemäß den örtlichen Elektrovorschriften installiert. Diese Seite dient der Sensorspezifikation und -konfiguration, Kein Ersatz für eine professionelle Elektroinstallation.

Ausgangs-Logik: Nass, Trocken, NPN, PNP, Staffel, und 4–20 mA

Die wichtigste Ausgabefrage ist einfach: Was passiert, wenn das Prisma trocken ist, Und was passiert, wenn es befeuchtet wird?

Für die Punktdetektion, Der Ausgang des optischen Sensors ändert den Zustand zwischen trockenen und feuchten Bedingungen. Bei einem Niedrigstufe-Alarm, "Trocken" kann bedeuten, dass der Tank leer oder unter der sicheren Grenze liegt. In einer Überlaufanwendung, "Nass" könnte die Alarmbedingung sein. Ingenieure sollten vor der Auswahl des Ausgangstyps die erforderliche Nass-/Trockenlogik festlegen.

Gängige Ausgabeoptionen sind:

• NPN-Ausgabe: Oft mit sinkender Eingangslogik verwendet.
• PNP-Ausgabe: Oft mit Quell-Input-Logik verwendet
• Push-Pull-Ausgang: Nützlich, wenn die Empfangsschaltung aktives Hoch/Tief-Verhalten verlangt.
• Relais- oder Trockenkontakt-Ausgang: Nützlich für isolierte Steuereingänge, Je nach Modell
• 4–20 mA Ausgang: Verwendet, wenn ein kontinuierliches oder proportionales Pegelsignal erforderlich ist, nicht nur Punktwechsel
• AC-Ausgangsstufe: Wird nur bei Modellen verwendet, die für Wechselstrom-Versorgung/-Ausgang ausgelegt sind

Für mehr Details zur Auswahl des Transistorausgangs, Siehe unsere NPN/PNP-Ausgabe Leitfaden.

Kontaktqualität und Lasttyp sind wichtiger als der Sensorname

Ein häufiger Ausfallmodus bei AC-Lastprojekten ist die Auswahl eines Sensors nur anhand der Spannungsetikett. "Wechselstromspannung" bedeutet nicht automatisch, dass das Gerät eine Pumpe direkt schalten kann, motor, Heizgerät, oder Solenoid. Der Lasttyp spielt eine Rolle.

Ohmsche Lasten verhalten sich anders als induktive Lasten. Pumpen, motors, Staffeln, Ventile, und Magnetventile können Einschaltstrom erzeugen, Rückwärts EMF, oder Schaltspannung. Wenn die Ausgabe unterbewertet ist, Das Ergebnis können verschweißte Kontakte sein, Fehlgeschlagener Halbleiterausgang, Instabiles Schalten, Belästigungsalarme, oder eine beschädigte Steuerplatine.

Vor der Bestellung, Bestätigen:

• Ob der Sensorausgang nur signal- oder lastschaltend ist
• Ob die Last widerstandsfähig ist, induktiv, kapazitiv, oder elektronisch
• Erforderliches normal offenes oder normal geschlossenes Verhalten
• Nass- und Trockenzustandsausgabebedingungen
• Ob eine Trennung zwischen Sensor und Wechselstromlast erforderlich ist
• Ob die Endausrüstung SPS verwendet, Staffel, SSR, Kontaktor, oder Controller-Eingang
• Ob das Steuerungssystem einen Trockenkontakt oder einen Stromausgang benötigt, egal ob das Steuerungssystem einen Trockenkontakt oder einen Stromausgang benötigt.

Für Pumpen- und Motorschaltungen, Unser Team empfiehlt in der Regel, Sensortechnik von Stromschaltung zu trennen. Der optische Sensor erkennt die Anwesenheit von Flüssigkeit; das Bedienfeld oder das Relais/Förderer übernimmt die Wechselstromlast.

Sensorkörper, Materialien, und Montageoptionen

Die optische Spitze muss sowohl zur Flüssigkeit als auch zur Installationsstruktur passen. HojellyTek unterstützt je nach chemischer Kompatibilität unterschiedliche benetzte Materialien, Temperaturumgebung, Stärke, und Hygieneanforderungen.

Gängige Materialwahlen sind:

• Netzteil / Technische Kunststoffe: Geeignet für kompaktes Wasser und allgemeine flüssige Anwendungen
• PTFE: Nützlich für chemisch aggressive Flüssigkeitsumgebungen
• 316 Edelstahl: Ausgewählt für robuste Industrietanks, öle, Kraftstoffe, und Metallausrüstung
• Glas: Verwendet bei optischer Klarheit, Chemische Beständigkeit, oder eine spezielle Prozesskompatibilität ist erforderlich

Die Montage kann seitlich eingesetzt werden, Bodeneingang, oder individuell, je nach Panzerbau,. Gewindeoptische Sensoren sind für OEM-Integration üblich, und ein 1/4 NPT-optischer Sensor wird oft betrachtet, wenn der Tankport, Rohrleitung, oder das Gehäuse der Ausrüstung folgt bereits dem mechanischen Design des NPT-Stils.

Kabellänge, Steckverbindertyp, Drahtfarbe, Karosseriematerial, Faden, Dichtungsverfahren, und der Ausgangszustand sollte vor der Abtastnahme bestätigt werden.

Sicherheitscheckliste für optische Wechselspannungssensoren

Verwenden Sie diese Checkliste, bevor Sie eine AC-bezogene Bestellung eines optischen Flüssigkeitspegelsensors bestätigen:

• Bestätigen Sie, ob der Sensor mit Gleichstrom betrieben wird, Wechselstrombetrieben, oder gleichstrombetrieben mit einer Wechselstrom-Lastschnittstelle.
• Niemals die Netzspannung an einen Niederspannungs-DC-Sensor anschließen.
• Bestätigen Sie den feuchten und trockenen Ausgangszustand für den Alarm, Stopp, Start, oder Interlock-Logik.
• Überprüfe, ob die Ausgabe NPN ist, PNP, Trockenkontakt, Staffel, SCR/triac-Stil, analog, oder Gewohnheit.
• Überprüfen Sie den Lasttyp, bevor Sie die Pumpen wechseln, Solenoide, Ventile, Alarme, Erhitzer, oder Motoren.
• Verwenden Sie ein richtig bewertetes Relais, SSR, Kontaktor, Sicherung, Schutzschalter, Gehege, und Isolationsmethode, wo erforderlich,.
• Leckstrom bestätigen, Einschaltstrom, und Ausfallzustand, in dem SSRs verwendet werden.
• Geben Sie an, ob das System ein ausfallsicheres Hochstufen- oder Niedrigstufe-Alarmverhalten benötigt.
• Isolierung des Kabels bestätigen, Steckverbinder, Dehnungsentlastung, Versiegelung, und Installationsumgebung.
• Lassen Sie Netz- oder Netzspannungsleitungen nur von qualifiziertem Elektropersonal installiert.

5-Step-OEM / Konfigurationsprozess

1. Untersuchung

Schick deinen flüssigen Typ, Panzerzeichnung, Versorgungsspannung, Lastart, Erforderliche Ausgabe, und Installationsumgebung. Fotos, Schaltpläne, oder Panelanforderungen helfen unseren Ingenieuren, die sicherste Konfiguration zu identifizieren.

2. Spezifikation und Anpassung

Wir bestätigen das Material des Sensorkörpers, Design der optischen Spitze, Faden, Kabel, Steckverbinder, Ausgangslogik, Versorgungstyp, und ob eine externe Relais-/SSR-Schnittstelle benötigt wird.

3. Beispiel

Proben können für elektrische und flüssige Tests vorbereitet werden. Die Abtaststufe ist besonders wichtig beim Verhalten der Wechselstromlast, Nass-/Trockenlogik, oder die chemische Kompatibilität muss überprüft werden.

4. Produktion und Qualitätskontrolle

Als Hersteller in Shenzhen mit internem R&Erfahrung in der Produktion von D und photoelektrischer Sensortechnik, HojellyTek unterstützt OEM/ODM-Produktion mit elektrischen Prüfungen, Aussehensprüfungen, und anwendungsbasierte Konfigurationsüberprüfung.

5. Schifffahrt

Wir exportieren optische Flüssigkeitsniveausensorlösungen an Kunden in den USA, WIR, Indien, und andere Märkte. Verpackung, Kennzeichnung, und Dokumentationsbedarf kann vor dem Versand besprochen werden.

Anforderungen vor der Ausschreibung

Für das schnellste Angebot, Bereite diese Details vor:

Anforderung	Was bestätigt werden soll
Stromversorgung	Gleichstromsensorversorgung oder Wechselstromversorgungsmodell erforderlich
Last	SPS-Eingang, Alarm, Pumpe, Ventil, Solenoid, Staffel, SSR, oder Controller
Ausgangslogik	Wet-on, Trocken-On, Schließer/Öffner, Alarmzustand, Notfallsicherheitspräferenz
Ausgangstyp	NPN, PNP, Relaiskontakt, Trockenkontakt, SCR/AC-Ausgang, oder 4–20 mA
Flüssigkeit	Wasser, Öl, Brennstoff, Chemikalie, Schaumrisiko, Beschichtungsrisiko, oder gemischte Flüssigkeit
Karosseriematerial	Netzteil, PTFE, 316 Edelstahl, Glas, oder Gewohnheit
Montage	Gewindegröße, Seiten-/untere Montage, Wanddicke des Tanks, Dichtungsverfahren
Kabel/Stecker	Drahtlänge, Steckverbinder, Drahtfarbe, Mantelanforderung
Intelligente Überwachung	Tuya/Smart Life-Integration nur, wenn ein Controller oder IoT-Modul Teil des Systems ist

Warum sich für HojellyTek entscheiden

HojellyTek ist ein Hersteller von optischen und flüssigen Niveausensoren in Shenzhen, der sich auf photoelektrische Messungen spezialisiert hat., OEM/ODM-Anpassung, und Exportprojekte. Anstatt nur einen Katalogteil zu verkaufen, Wir helfen Ingenieuren bei der Entscheidung zu entscheiden, ob ihr AC-bezogenes Projekt ein echtes AC-Versorgungsmodell benötigt, ein sichererer Gleichstromsensor plus Relais-/SSR-Architektur, oder eine Kontrollpanel-Schnittstelle.

Unser internes R&D-Team unterstützt die Sensorkarosserieauswahl, Prismensensorkonfiguration, Ausgangslogikabstimmung, und Bewerbungsprüfung für Wasser, Öl, Brennstoff, und industrielle Flüssigkeitsanlagen.

FAQ

Kann ein optischer Wechselstrom-Flüssigkeitspegelsensor direkt die Stromversorgung schalten??

Nur wenn das ausgewählte Modell und die Ausgabe speziell für diesen Zweck bewertet sind. Viele optische Sensoren sind Niederspannungs-DC-Signalgeräte, daher erfordern Wechselstromlasten in der Regel ein richtig ausgelegt Relais, SSR, Kontaktor, oder Bedienfeld-Schnittstelle.

Sind die meisten optischen Flüssigkeitspegelsensoren mit Wechsel- oder Gleichstrom versorgt?

Die meisten kompakten optischen Flüssigkeitspegelsensoren werden mit Gleichstrom versorgt, da die interne IR-LED vorhanden ist, Fototransistor, und Ausgangselektronik arbeitet mit Niederspannungs-Gleichstrom. Wechselstrombetriebene Modelle werden separat ausgewählt, wenn das Steuerungssystem Netz- oder Netzspannung benötigt.

Wie benutze ich einen DC-optischen Sensor mit einer AC-Pumpe??

Der sicherere Ansatz ist, den optischen Sensor ein Niederspannungssignal an einen Controller senden zu lassen, Staffel, SSR, oder Kontaktorschaltung. Die Klimaanlage sollte von zertifizierten elektrischen Geräten gesteuert werden, die von qualifiziertem Personal installiert werden.

Was bedeutet Wet/Dry Logic??

Die Nass-/Trocken-Logik definiert den Ausgangszustand, wenn die Prismaspitze von Flüssigkeit bedeckt ist im Gegensatz zur Luftausstrahlung. Dies muss mit der Anwendung übereinstimmen, wie zum Beispiel Schutz auf niedriger Ebene, Überlaufalarm, Leerstandserkennung, oder Pumpenverriegelung.

Sollte ich NPN wählen?, PNP, Staffel, oder 4–20 mA-Ausgang?

Wählen Sie NPN oder PNP für digitale Controller-Eingänge, Relais oder Trockenkontakt für isolierte Schaltsignale, und 4–20 mA, wenn das System proportionale oder kontinuierliche Pegelinformationen benötigt. Die beste Wahl hängt vom empfangenden Gerät ab.

Welche Informationen sollte ich für ein Angebot einreichen??

Sende Versorgungsspannung, Flüssigtyp, Panzerzeichnung, Montagegewinde, Ausgangslogik, Lastart, Bevorzugtes Material, Kabel- oder Steckverbinderanforderung, und ob die Endausrüstung eine Wechselstromlast steuert.

Fordern Sie ein Angebot für einen AC-optischen Pegelsensor an

Benötigen Sie einen wechselstrombetriebenen optischen Pegelschalter oder einen DC-optischen Sensor, der eine Wechselstromlast sicher über Relais-/SSR-Isolierung steuern kann.? Kontaktieren Sie HojellyTek per WhatsApp oder per E-Mail mit Ihrer Zeichnung, Spannung, Lastart, Flüssigkeit, und erforderliche Nass-/Trocken-Ausgangslogik. Unser Ingenieurteam hilft dabei, die korrekte Konfiguration vor der Probenahme zu bestätigen.
