5V Optischer Infrarot-Wasserstandsensor (Low-Current-Modul)
Der 15mA 5V optische Infrarot-Wasser-Flüssigkeitsstandsensor ist ein stromloses photoelektrisches Punktpegelsensormodul für Wassertanks, Kleine Stauseen, Vorrichtungen, Testausrüstung, und MCU-basierte Flüssigkeitsdetektionssysteme. Käufer überprüfen in der Regel zuerst vier Artikel: 5V-Gleichstromversorgung, etwa 15 mA Stromverbrauch, NPN-Open-Collector-Ausgabe, und direkte MCU-Eingangskompatibilität. HojellyTek liefert optische Wasserstandssensoren aus Shenzhen mit OEM/ODM-Unterstützung für das Gehäusematerial, Kabel, Steckverbinder, Montage, und Ausgangskonfiguration.
Fähigkeiten des niedrigstromigen 5V-optischen Wasserstandsensors
Dieser 5V-Infrarot-Optische Wasserstandssensor ist für die Detektion von Flüssigkeitspräsenz an einem einzelnen Punkt konzipiert. Es misst keine durchgehende Tankhöhe; es bestätigt, ob die Flüssigkeit die Position der Sensorspitze erreicht hat. Für Käufer, die eine Standard-Variante vergleichen Optischer Pegelsensor mit einem kompakten, leiterplattenfreundlichen Modul, Der Schlüsselwert ist schnell, Kontaktloses optisches Schalten an einem definierten Pegelpunkt.
Typische Anwendungsfälle für Projekte sind:
- Wassertank-Nachweis in niedriger Höhe oder auf hoher Höhe
- Schutz für kleine Gerätereservoirs
- Intelligente Spender- und Luftbefeuchter-Flüssigkeitserkennung
- Laborgeräte-Flüssigkeitspräsenz-Sensorik
- Pumpen-Trockenlauf-Schutzeingang
- Eingebettete MCU-Wassererkennungsmodule
- OEM-Smarttank-Produkte über Gateway, WLAN, Tuya/Smart Life, oder lokale Steuerungslogik
Das Modul ist geeignet, wenn die Steuerplatine bereits mit 5V-Logik arbeitet und der Käufer einen Stromschwach-Sensoreingang ohne Hinzufügen eines Relais möchte, Schwimmerarm, oder mechanisch beweglicher Teil.
Elektrische Spezifikationen, die Käufer zuerst überprüfen
Für diesen Produkttyp, Die wichtigste Kaufentscheidung ist nicht das Aussehen des Sensors; Es geht darum, ob der elektrische Ausgang mit dem Controller übereinstimmt. Ein niedrigstromiger 5V-optischer Infrarotsensor wird üblicherweise gewählt, weil er von derselben regulierten 5V-Schiene wie die MCU-Platine betrieben werden kann.
| Elektrogerät | Spezifikation / Käufercheck |
|---|---|
| Versorgungsspannung | 5V DC |
| Aktuelle Auslosung | Ungefähr 15 mA |
| Sensormethode | Infrarot-photoelektrische optische Sensorik |
| Ausgangstyp | NPN-Open-Collector-Ausgabe |
| Controller-Kompatibilität | Direkt MCU-Eingang ist kompatibel, wenn Pull-up und Logikpegel korrekt ausgelegt sind |
| Detektionsmodus | Punktebene Nass-/Trockendetektion |
| Signalnutzung | Digitaler Pegeleingang für Alarm, Pumpensteuerung, Panzerstatus, oder eingebettete Logik |
| Verdrahtungsprüfung | VCC bestätigen, GND, und Signalleitung vor dem Stromschalten des Sensors |
Der NPN-Open-Collector-Ausgang ist besonders wichtig. Es ist nicht dasselbe wie ein Push-Pull-Ausgang. In vielen MCU-Schaltungen, Die Ausgangsleitung benötigt einen Pull-up zur Logikspannung des Controllers. Wenn der Sensor umschaltet, Der Ausgangstransistor zieht die Signalleitung nach unten oder gibt sie frei, Je nach Nass-/Trockenzustand und Schaltkreisdesign. Vor der Bestellung, Käufer sollten die erwartete Ausgangslogik mit der Firmware der Steuerplatine überprüfen.
Für eine praktische Erklärung der Mikrocontroller-Verkabelung, Nutze unser Arduino-Optische Sensorführung. Diese Produktseite konzentriert sich auf die Auswahl der Spezifikationen, nicht Arduino-Programmierung.

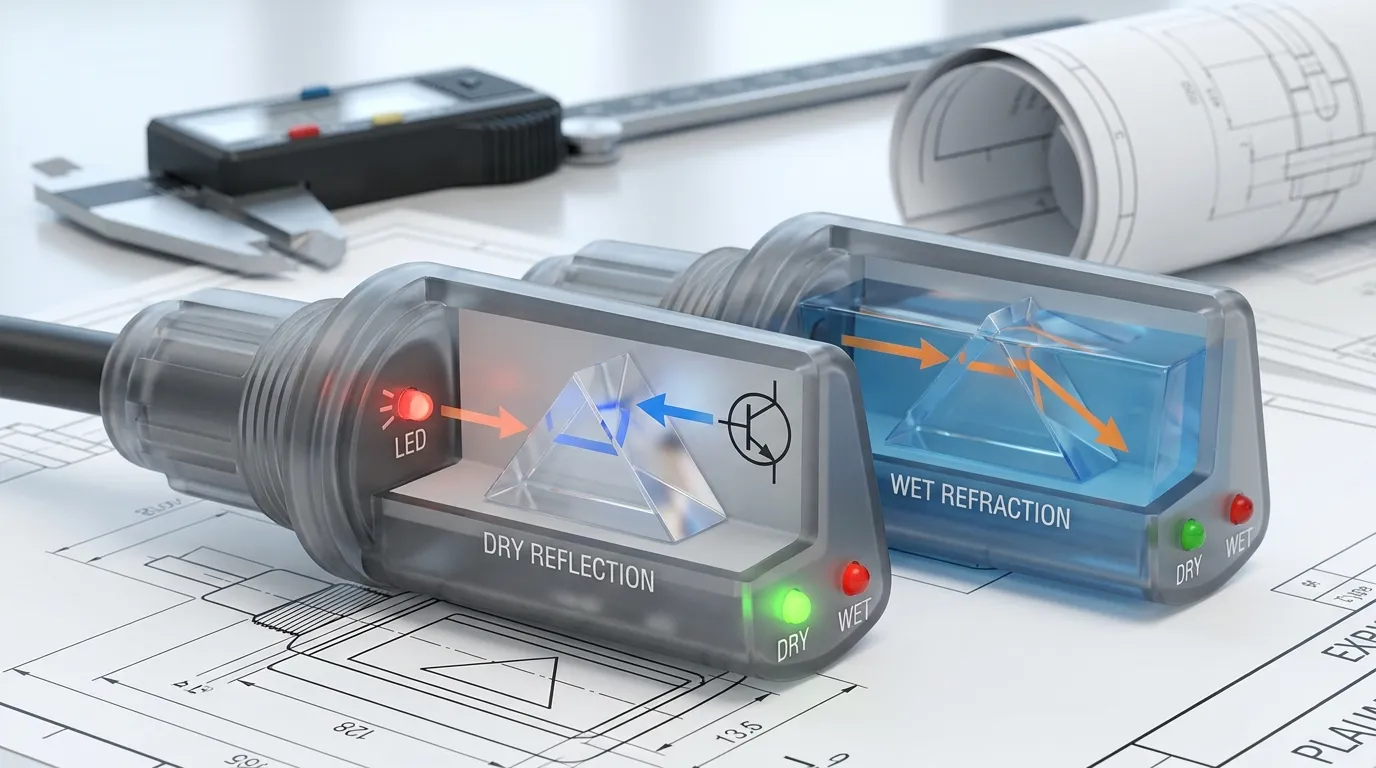

Wie die infrarote optische Spitze Wasser erkennt
Das Sensorprinzip verwendet eine Infrarot-LED, Ein Phototransistorempfänger, und eine transparente optische Prismenspitze. Im trockenen Zustand, Infrarotlicht reflektiert intern im Prisma und kehrt zum Empfänger zurück. Wenn das Prisma durch Flüssigkeit benetzt wird, der brechungsbedingte Zustand ändert sich, daher kehrt weniger Licht zum Empfänger zurück. Die Schaltung wandelt diese optische Änderung in einen elektrischen Ausgang um.
Deshalb unterscheiden sich optische Sensoren von Schwimmerschaltern. Es gibt keinen Magneten, Reed-Schalter, Scharnier, oder beweglicher Schwimmer. Der Sensor reagiert auf die optischen Bedingungen an der Spitze. Das macht es in kompakten Panzern nützlich, Enge Räume, und Geräte, bei denen ein beweglicher Schwimmer klemmen konnte, Stock, oder laut werden.
Jedoch, Der Käufer muss die Detektionsflüssigkeit überprüfen. Sauberes Wasser ist das häufigste Ziel für dieses 5V-Modul, Aber reale Flüssigkeiten können sich anders verhalten. Schaum, Blasen, Starke Skalierung, Dicke Ölschichten, Kondensation, oder klebrige Rückstände an der optischen Spitze können die Erkennung verzögern oder stören. Wenn die Flüssigkeit kein sauberes Wasser ist,, Share the Medium Name, Temperaturbedingungen, Reinigungsmethode, und ob Rückstände erwartet werden.
Dimensionen, Gehäusematerial und Befestigungsmöglichkeiten
Kompakte 5V-optische Wasserstandmodule werden oft dort eingesetzt, wo der Platz begrenzt ist. Die Maße sollten vor dem Kauf anhand der Produktzeichnung bestätigt werden, da die Tankwanddicke, Gewindelänge, Seilaustrittsrichtung, und die Dichtungsfläche beeinflussen alle die Installation.
HojellyTek kann optische Sensorstrukturen für verschiedene OEM-Projekte unterstützen, einschließlich Kunststoffkarosseriemodulen, Kompakte Sensorköpfe, und maßgeschneiderte Kabelbaugruppen. Für sehr enge Ausrüstungslayouts, Käufer können auch unsere Mikrooptischer Sensor Optionen.
Gängige Befeuchtungsmaterialien sind:
- PSU-Häuser Für allgemeine Wasser- und Geräteanwendungen
- PTFE-Karosserie für chemisch aggressive flüssige Umgebungen
- 316 Edelstahlgehäuse für stärkeren mechanischen Schutz oder Industrietanks
- Glas-Sensor-Tipp für ausgewählte Anforderungen an hohe Sauberkeit oder besondere Medien
Die Materialwahl sollte der Flüssigkeit folgen, Reinigungsmittel, Temperaturexposition, Mechanische Spannung, und Versiegelungsverfahren. Ein stromarmes 5V-Elektrikdesign bedeutet nicht automatisch, dass das gleiche Gehäuse für jede Flüssigkeit funktioniert.
Anmerkungen zur Panel- und Inline-Montage
Die Montage von Paneelen ist der gebräuchlichste Ansatz. Die Sensorspitze führt durch eine Tankwand oder eine Paneelöffnung, und die optische Spitze ist am erforderlichen Ebenepunkt positioniert. Der Käufer sollte das bestätigen:
- Richtung der Sensorspitze
- Tankwanddicke
- Anforderung an Gewinde oder Sicherungsmutter
- Dichtungsposition
- Seilaustrittsrichtung
- Egal, ob der Sensor von innen oder außen im Tank installiert wird
- Ob der Flüssigkeitsspiegel langsam steigt, Platschen, oder erzeugt Schaum in der Nähe des Sensorpunkts
Die Inline-Montage ist anders. Anstatt direkt in eine Panzerwand montiert zu werden, Der Sensor kann in einem kleinen Flüssigkeitspfad platziert werden., Röhre, Kammer, oder transparente/undurchsichtige Strömungssektion. Für den Inline-Einsatz, Der Käufer sollte eine Zeichnung des Flüssigkeitswegs vorlegen, damit die Fabrik überprüfen kann, ob die optische Spitze vollständig der Flüssigkeit ausgesetzt ist und ob eingeschlossene Luftblasen die Erkennung beeinflussen könnten.

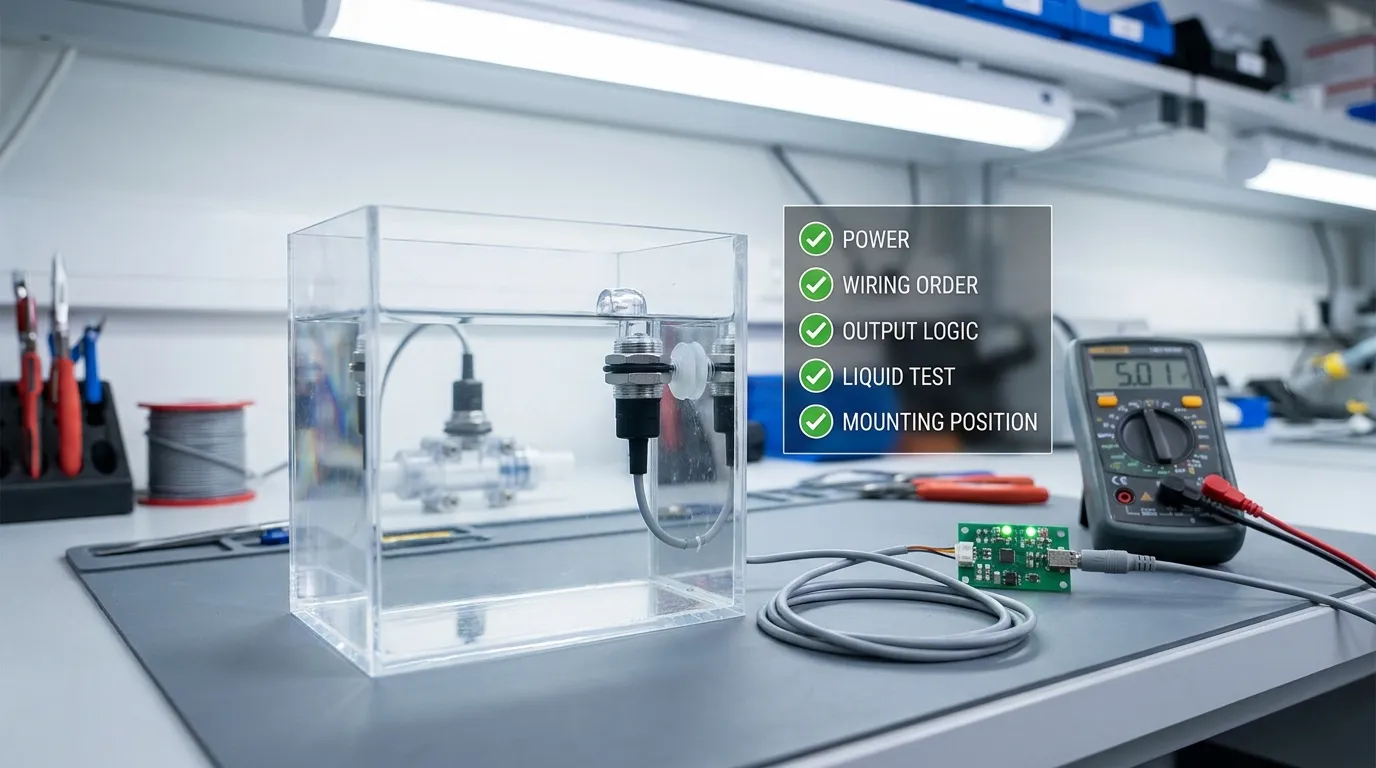

Quick-Test-Checkliste vor Produktionsnutzung
Vor dem Wechsel zur Serienproduktion, Testen Sie das Modul mit der echten Steuerplatine und dem echten flüssigen Zustand.
- Zuerst die Stromversorgung bestätigen
Versorgen Sie den Sensor mit stabilem 5V Gleichstrom und überprüfen Sie, ob der Stromverbrauch für das Leistungsbudget des Reglers geeignet ist. - Überprüfen Sie die Verdrahtungsreihenfolge
VCC bestätigen, GND, und NPN-Signalausgabe vor der Verbindung. Falsche Verkabelung kann das Modul beschädigen oder einen falschen Ausgang erzeugen. - Überprüfen Sie die Ausgabelogik
Testen Sie den trockenen und benetzten Zustand mit einem Multimeter- oder MCU-Eingang. Bestätigen Sie, ob die Firmware aktiv-niedrig oder aktiv-hoch Verhalten erwartet. - Teste die eigentliche Flüssigkeit
Verlassen Sie sich nicht nur auf sauberes Wasser, wenn das Endprodukt Waschmittel verwendet, Kühlmittel, Öl-Wasser-Gemisch, Chemische Lösung, oder flüssig mit Rückstand. - Testmontageposition
Installieren Sie den Sensor in der echten Tankwand oder in der Kammerposition. Überprüfen Sie das Spritzen, Blasen, Kondensation, und ob die optische Spitze vollständig belichtet ist. - Wiederholte Nass-/Trockenzyklen
Lassen Sie den Flüssigkeitsstand mehrmals durchlaufen, um die Wiederholbarkeit zu bestätigen, bevor der Sensor für die Produktion freigegeben wird.
5-Schritt-OEM-Lieferprozess
- Untersuchung
Schick die Zielflüssigkeit, Versorgungsspannung, Ausgabetyp, Montagemethode, Kabellängenpräferenz, sowie Anwendungsfotos oder Zeichnungen. - Spezifikations- und Anpassungsbewertung
Unser Team bestätigt die 5V, etwa 15 mA, NPN-offene Kollektoranforderung und Überprüfung von Gehäusungsmaterial, Steckverbinder, Siegel, und Installationsbeschränkungen. - Probenbestätigung
Sample-Einheiten können für elektrische Geräte vorbereitet werden, Flüssigkeit, und mechanische Passformprüfungen vor der Chargengenehmigung. - Produktion und Qualitätskontrolle
Die Fabrik überprüft die elektrische Funktion, Optische Antwort, Verdrahtung, Wohnsituation, und kundenspezifische Konfiguration. - Export- und Versandunterstützung
HojellyTek exportiert optische Flüssigkeitspegelsensoren in die USA, WIR, Indien, und andere Märkte mit Unterstützung per WhatsApp und E-Mail.
Bestellanforderungen zur Weitergabe an die Fabrik
Um die korrekte Version zu zitieren., Senden Sie diese Details:
| Anforderung | Warum ist es wichtig |
|---|---|
| Flüssiger Typ | Bestätigt die Zuverlässigkeit der optischen Erkennung und das benetzte Material |
| Versorgungsspannung | Diese Seite konzentriert sich auf 5V-Gleichstrommodule |
| Aktueller Haushalt | Bestätigt die Eignung für etwa 15 mA Sensorverbrauch |
| Produktionsbedarf | Der NPN-Open-Kollektor ist für diese Auswahl Standard; PNP oder 4–20 mA können für andere Projekte überprüft werden |
| Montagestil | Panel, Panzerwand, Kammer, oder Inline-Installation |
| Wohnmaterial | Netzteil, PTFE, 316 Edelstahl, oder die Glasoptionen hängen von der Flüssigkeit ab |
| Kabel / Steckverbinder | Benötigt für die OEM-Montage und Wartungsfähigkeit |
| Steuerungstyp | MCU, SPS-Eingangsplatine, IoT-Modul, oder Gerätesteuerungsleiterplatte |
5V vs 12V vs mikrooptische Sensoroptionen
| Option | Am besten geeignet für | Käuferhinweis |
|---|---|---|
| 5V-Niederstrom-optisches Modul | MCU-Boards, Vorrichtungen, Kompaktwassererkennung | Wählen Sie, wann 5V-Versorgung und direkter digitaler Eingang bevorzugt werden |
| 12V-optischer Sensor | Industrielle Steuerungen und 12V-Systeme | Besser, wenn das Steuerungsgehäuse oder die Maschine bereits 12V Strom verwendet |
| Mikrooptischer Sensor | Sehr kleine Reservoirs und enge OEM-Layouts | Überprüfen Sie sorgfältig die Zeichnung und die Montagetiefe |
| 316 Edelstahl / PTFE-Versionen | Industrielle oder chemische Flüssigkeitsprojekte | Wählen Sie basierend auf flüssiger Kompatibilität und mechanischer Umgebung |
Warum sich für HojellyTek entscheiden
HojellyTek ist ein Hersteller und Exporteur aus Shenzhen, der sich auf photoelektrische optische Flüssigkeitspegelmessung spezialisiert hat. Unser internes R&D-Team unterstützt die Auswahl der Sensorstruktur, OEM/ODM-Anpassung, Kabel- und Steckverbinderabstimmung, und Bewerbungsprüfung für Wasser, Gerät, Panzer, und industrielle Flüssigkeitsdetektionsprojekte.
Käufer arbeiten mit uns zusammen, wenn sie werkseitigen direkten Support benötigen, anstatt nur eine generische Modulliste. Wir helfen dabei, die elektrische Schnittstelle zu bestätigen, Flüssigkeitskompatibilität, Montageansatz, und Produktionstestanforderungen, bevor der Auftrag finalisiert wird.
FAQ
Ist der 15mA 5V optische Infrarot-Wasser-Flüssigkeitsstandsensor? Ein kontinuierlicher Pegelsensor??
Nein. Es handelt sich um einen Punktsensor auf Punktniveau. Es erkennt, ob an der Position der optischen Spitze Flüssigkeit vorhanden ist. Zur kontinuierlichen Messung der Tankhöhe, Eine andere Sensorstruktur ist erforderlich.
Kann der 5V-Optische Wasserstandssensor direkt an ein MCU angeschlossen werden??
Ja, wenn die MCU-Eingangsschaltung für ein NPN-Open-Collector-Signal mit dem korrekten Pull-up und der korrekten logischen Erwartung ausgelegt ist. Teste immer die feuchten und trockenen Produktionszustände vor der Produktion.
Welche Flüssigkeit kann dieser optische Infrarotsensor erkennen?
Sauberes Wasser ist das häufigste Ziel. Andere Flüssigkeiten sollten getestet werden, da Schaum, Residu, Ölfilm, Blasen, oder starke Verunreinigungen können die optische Spitzenreaktion beeinflussen.
Braucht der Sensor ein Relais?
Nicht für die meisten MCU-Eingangsdesigns. Der NPN-Open-Collector-Ausgang wird normalerweise als digitaler Signaleingang verwendet. Ein Relais wird nur benötigt, wenn das breitere Steuerungssystem eines erfordert..
Kann ich einen anderen Ausgabetyp bestellen??
Ja. Diese Seite konzentriert sich auf die 5V, etwa 15 mA, NPN-Open-Collector-Modul. Für PNP, analog, 4–20 mA, oder anderen Schnittstellenanforderungen, Schick deine Controller-Spezifikation zur Überprüfung.
Kann dieser Sensor für die Inline-Montage verwendet werden??
Ja, Die Inline-Nutzung kann überprüft werden, wenn der Flüssigkeitsweg es der optischen Spitze erlaubt, die Flüssigkeit richtig zu berühren. Schickt die Kammer, Röhre, oder Flusspfadzeichnung vor der Bestellung.
Fordern Sie ein Angebot an
Schick deinen flüssigen Typ, 5Details zum V-Controller, Ausgangslogikanforderung, Montagezeichnung, Kabel- oder Steckerwahl, und geschätzte Bestellmenge. HojellyTek kann die Spezifikation überprüfen und per WhatsApp oder per E-Mail ein passendes Angebot für einen niedrigstromigen 5V-optischen Infrarot-Wasserspiegelsensor bereitstellen.
