316 Edelstahl-Optischer Pegelsensor
Für Käufer, die Netzteile vergleichen, PTFE, 316/316L Edelstahl, und Glassensorgehäuse, diese Seite konzentriert sich darauf, wo 316SS nützlich ist, was überprüft werden muss, und wenn ein anderes benetztes Material sicherer ist.
316/316L-Edelstahl-Optische Pegelsensoren
Unsere optischen Sensoren aus Edelstahl sind für die Punktdetektion in Tanks ausgelegt., Behälter, Prozessbehälter, Kleine Kammern, und OEM-Geräte, bei denen Flüssigkeitskontakt erfolgt, Reinigungszyklen, oder mechanische Festigkeitsmaterie. Der Sensor verwendet photoelektrische optische Messung: eine Infrarot-LED und ein Fototransistor sind hinter einem optischen Prisma positioniert. In der Luft, Licht reflektiert intern durch das Prisma. Wenn Flüssigkeit das Prisma bedeckt, Das reflektierte Signal ändert sich, und die Sensorelektronik wandelt diese Änderung in einen Schaltausgang um.
Typische Projektoptionen können umfassen:
- 316 oder 316L Edelstahl benetzte Karosseriekonstruktion
- Optische Prismaspitze entspricht dem Medium und der Temperaturanforderung
- Versiegelungsmaterial nach Flüssigkeit ausgewählt, Temperatur, und Reinigungsexposition
- NPN, PNP, oder eine andere Ausgangskonfiguration der Steuerplatine
- Normalerweise offene oder normal geschlossene Logik
- Gewinde- oder maßgeschneidertes Montagedesign
- Kabel, Steckverbinder, oder Kabelkabeloptionen für die OEM-Montage
- Punktniveau-Detektion für hohe Werte, Niedrig, Überlauf, Trockenlauf, oder Lecküberwachung
Für breitere Sensorkörperauswahl, Siehe unseren Hauptartikel Optischer Pegelsensor Bereich.
Warum Käufer 316SS statt Kunststoff für optische Pegelmessung wählen
Kunststoff-Optische Pegelsensoren sind für viele Wasserstände kostengünstig, Niedrigtemperatur, und leichte Anwendungen. Aber, Käufer ziehen oft nach 316 Edelstahl, wenn die Anwendung eines oder mehrere dieser Risiken birgt: Höhere Temperatur, Mechanische Spannung, Gewindeverschleiß, Druckexposition, Kraftstoffkontakt, Reinigungschemikalien, oder Spülen.
316/316L-Edelstahl bietet eine bessere Festigkeit und Korrosionsbeständigkeit als gängige Kunststoffgehäuse in vielen industriellen Flüssigkeiten. Es wird oft für Diesel in Betracht gezogen, Heizöl, Schmieröl, Hydrauliköl, Wasserbasierte Prozessflüssigkeiten, milde Chemikalien, und Geräte, die wiederholtes Reinigen erfordern. Außerdem erhält der Sensor einen stärkeren Gewindekörper für Metalltanks, Maschinen, und kompakte Industriebaugruppen.
Der entscheidende Punkt ist, dass Edelstahl den gesamten Sensor nicht universell chemikalienbeständig macht. Das eigentliche benetzte System beinhaltet den Edelstahlkörper, Optisches Prisma, Robben, sowie jede freiliegende Bindungs- oder Schnittstellenfläche. Ein Käufer sollte vor der Genehmigung den vollständigen Stapel des benetzten Materials überprüfen.

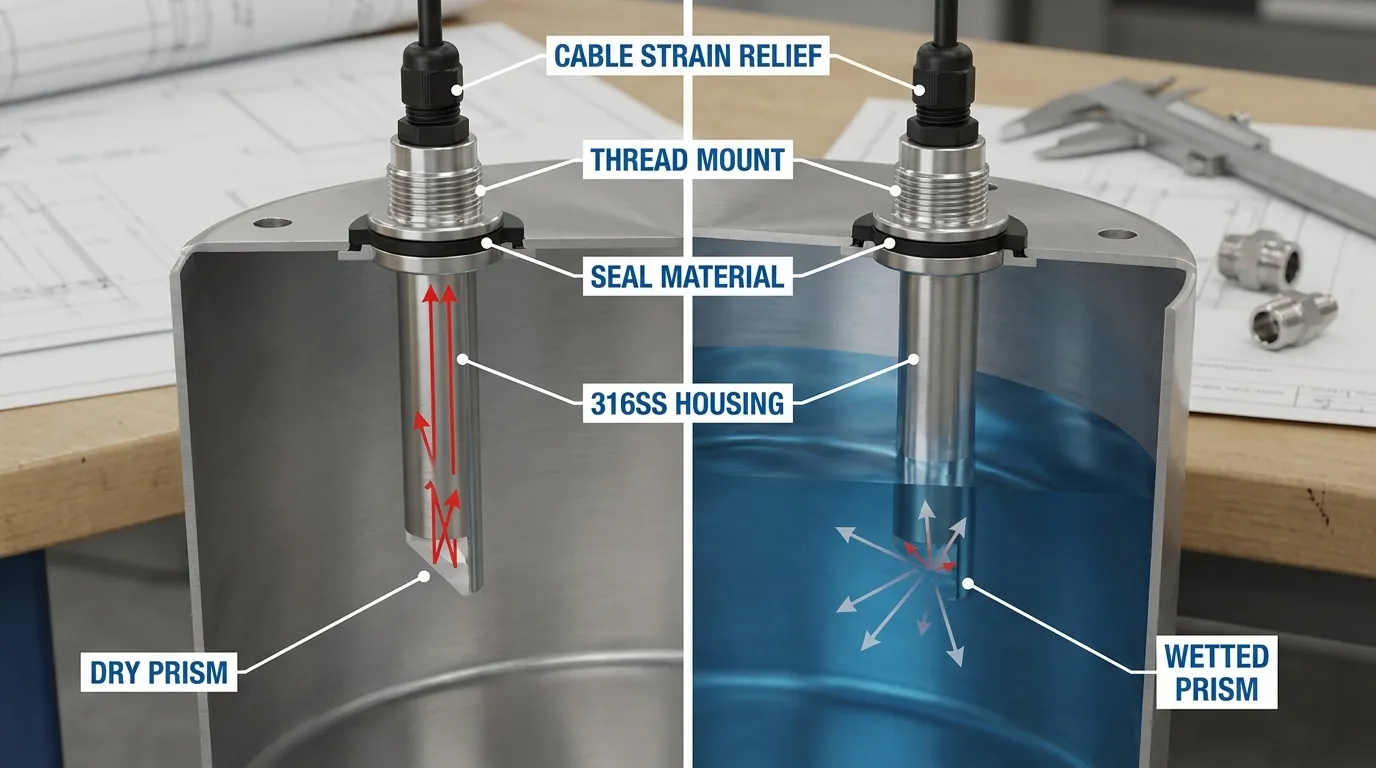

Konstruktion von benetzten Teilen: Karosserie, Prisma, Siegel, und Cable Exit
Für einen rostfreien optischen Flüssigkeitspegelsensor, "316SS" bezeichnet normalerweise das Metallgehäuse oder Gehäuse, das mit der Flüssigkeit in Kontakt kommt und das Befestigungsgewinde liefert.. In einigen Projekten, 316L kann für eine verbesserte Korrosionsleistung in geschweißten oder sanitären Umgebungen gefordert werden. Die endgültige Einstufung sollte während der RFQ anhand des Panzerdesigns bestätigt werden, Reinigungsmethode, und Flüssigkeitsexposition.
Das optische Prisma ist die Messfläche. Sein Material muss mit der Flüssigkeit kompatibel sein, Temperatur, und Reinigungszyklus. In vielen rostfreien optischen Sensoren, Ein Glas- oder optisches Prisma wird verwendet, damit das Infrarotsignal korrekt zwischen trockenem und feuchtem Zustand reflektiert werden kann. Das Prisma muss sauber genug bleiben, damit das Licht durchgelassen werden kann; Schwere Beschichtung, Kristallisation, Schlamm, oder klebrige Flüssigkeit kann die Zuverlässigkeit der Reaktion verringern.
Siegel sind ebenso wichtig. Auch wenn der Edelstahlkörper geeignet ist, der falsche O-Ring oder die falsche Dichtung kann anschwellen, Crack, härten, oder lecken. Kraftstoff, Lösungsmittel, Warmwasser, Reinigungsmittelmittel, und alkalische Reinigungsflüssigkeit kann unterschiedliche Dichtungsoptionen erfordern. HojellyTek bestätigt bereits in der RFQ-Phase Dichtungsoptionen, anstatt davon auszugehen, dass eine Dichtung für jede Flüssigkeit passt.
Auch der Kabelausgang oder der Steckerbereich sollte überprüft werden. Für Waschgeräte, Der Käufer sollte die Kabelrichtung besprechen, Dehnungsentlastung, Schutz im Gehäuse, und ob der Sensor zerstört wird, Getaucht, Dampf ausgesetzt, oder mit Druckspray gereinigt.
Materialkompatibilitätsleitfaden für 316SS optische Pegelsensoren
Die folgende Tabelle ist ein Auswahlleitfaden, Keine endgültige Kompatibilitätsgarantie. Überprüfen Sie immer den Mediennamen, Konzentration, Temperatur, Druck, und Reinigungsprozess vor der Bestellung.
| Medien oder Zustand | 316/316L-Edelstahl-Eignung | Was man vor der Bestellung überprüfen sollte | Alternative in Betracht gezogen werden |
|---|---|---|---|
| Diesel, Heizöl, Schmieröl | Das ist oft ein triftiger Grund, Edelstahl statt Kunststoff zu wählen. | Dichtungsmaterial, Prisma-Fouling, Temperatur, Tankvibrationen | Edelstahl mit verifizierter Dichtung |
| Hydrauliköl und Maschinenöl | Geeignet für viele Überwachungsprojekte auf Geräteebene | Ölzusätze, Druckimpuls, Gewindetyp, Kabelschutz | Edelstahl oder Glas, je nach Hitze |
| Wasser und milde, wasserbasierte Flüssigkeiten | In der Regel geeignet, Vor allem, wenn Kraft oder Spülen wichtig sind | Chloridgehalt, Reinigungschemikalien, Temperatur | Kunststoff für kostengünstigen Wasserverbrauch |
| Milde Chemikalien | Möglich, aber es muss überprüft werden | Chemischer Name, Konzentration, Belichtungszeit, Dichtungsschwellung | PTFE oder Glas, wenn aggressiv |
| CIP-Wasch- oder Reinigungszyklus | Nützlich für stärkeren Korpus und Gewindebau | Reinigungsmittel, Temperatur, Druckspray, Dichtungsmaterial | PTFE/Glas für härtere Reinigungsflüssigkeiten |
| Heiße oder unter Druck stehende Medien | Oft besser als Kunststoffgehäuse | Erforderliche Temperatur- und Druckgrenzen, Thermische Einschaltung | Hochtemperaturversion |
| Chloridreiche Flüssigkeiten oder Salzexposition | Erfordert Vorsicht | Pitting-/Korrosionsrisiko, Konzentration, Temperatur | PTFE oder Glas |
| Starke Säuren, Starke Alkalie, Aggressive Lösungsmittel | Gehen Sie nicht von Kompatibilität aus | Vollständige chemische Kompatibilitätsprüfung | PTFE-optischer Sensor |
| Hohe Reinheit, Hochtemperatur, oder spezielle chemische Dienste | Edelstahl ist vielleicht nicht die beste benetzte Oberfläche | Reinheit, Thermischer Schock, Chemischer Angriff, Reinigungsmethode | Glasoptischer Sensor |
Temperatur und Druck: Was bestätigt werden soll
316 Edelstahl kann anspruchsvollere mechanische und thermische Bedingungen bewältigen als viele Kunststoffsensorgehäuse, Aber die vollständige Sensorwertung hängt von mehr als nur der Metallschale ab. Temperatur- und Druckgrenzen werden vom Prisma beeinflusst, Interne Elektronik, Dichtungsstruktur, Kabel, Vertopfmaterial, und Befestigungsdesign.
Für heiße Flüssigkeit, Käufer sollten die kontinuierliche Temperatur überprüfen, Kurze Reinigungstemperatur, Dampf- oder Heißwasser-Exposition, Thermische Einschaltung, und ob die Elektronik nahe an der Prozesstemperatur liegt. Für den Druck, Bestätigen Sie den normalen Arbeitsdruck, Druckspitzen, Vakuumbedingungen, Gewindedichtungsverfahren, und Installationsdrehmoment.
Wenn die Anwendung hauptsächlich um erhöhte Prozesstemperatur geht, Ein dedizierter Hochtemperatur-optischer Sensor kann geeigneter sein als ein Standardmodell aus Edelstahl.
Wobei 316 Edelstahl bleibt immer noch unzureichend
316Edelstahl ist ein starkes Industriematerial, Aber es ist nicht für jede Flüssigkeit die sicherste Antwort. In chloridreichen Medien kann es weiterhin Korrosionsgefahr ausgesetzt sein., einige Säuren, einige Alkalien, oxidierende Chemikalien, und Hochtemperatur-Chemikalienexposition. In einigen Anwendungen, Der Edelstahlkörper kann überleben, aber die Dichtung oder das Prisma kann zuerst versagen.
Echte Ausfallarten umfassen:
- Pittbildung oder Korrosion an der benetzten Karosserie
- Dichtungsschwellung, Knacken, oder Kompressionsverlust
- Prismabeschichtung aus Ölschlamm, Schaum, Maßstab, oder klebrige Medien
- Falscher Wechsel von Blasen, Lagerstätten, oder falscher Montagewinkel
- Leckage verursacht durch schlechte Gewindedichtung oder inkompatibles Dichtungsmaterial
- Kabelschäden beim Auswaschen oder Vibration
- Ausgangsdismatch mit SPS, Staffel, oder Steuerplatine
Für aggressive Chemikalien, PTFE ist oft die bessere Wahl für den benetzten Körper. Für hohe Temperaturen, Reinheit, oder spezielle optische Anforderungen, Glas könnte besser sein. Am sichersten ist es, die tatsächlichen Flüssigkeitsdetails vor der Auswahl des Sensorkörpers zu senden.
5-Schrittprojektprozess
- Untersuchung
Teile die Flüssigkeit, Panzerzeichnung, Montageposition, Erwartete Leistung, Menge, und Zielmarkt. - Spezifikations- und Anpassungsbewertung
Unser Ingenieurteam prüft benetzte Materialien, Prismendesign, Siegelwahl, Verdrahtung, Faden, Kabel, Steckverbinder, und Steuerlogik. - Probenbestätigung
Proben können für die Passform vorbereitet werden, Schaltlogik, Installation, und Medientests vor der Produktion. - Produktion und Qualitätskontrolle
Die Fabrik prüft die Montage, Elektrische Ausgabe, Aussehen, und funktionale Antwort gemäß der bestätigten Ordnungsspezifikation. - Versandunterstützung
HojellyTek exportiert Sensoren für Kunden in den USA, WIR, Indien, und andere Märkte, mit Unterstützung über WhatsApp oder E-Mail zur Bestellkoordination.
RFQ-Anforderungen und Spezifikationen zur Vorbereitung
Bevor Sie ein Angebot anfordern, Bereiten Sie folgende Informationen vor:
- Flüssiger Name, Konzentration, Zusatzstoffe, und Reinigungschemikalien
- Normale und maximale Flüssigkeitstemperatur
- Normal- und Maximaldruckbedingungen
- Tankmaterial und Wanddicke
- Montageposition: Seite, Nach oben, Unteres, horizontal, oder vertikal
- Gewindegröße oder individuelle Montagezeichnung
- Erforderliche Ausgabe: NPN, PNP, Relais-Schnittstelle, analoges Signal, oder Steuerbord-Signal
- Versorgungsspannungsbedarf
- Normalerweise offene oder normal geschlossene Logik
- Kabellänge, Steckverbinder, oder Geschirr-Anfrage
- Prismenbelichtung: Saubere Flüssigkeit, Schaum, Beschichtung, Blasen, Schlamm, oder klebrige Medien
- Probenmenge und erwartete Produktionsmenge
- Jede Tuya/Smart Life- oder Smart-Monitoring-Integrationsanforderung, wenn sie in einem angeschlossenen Tank-Level-Gerät verwendet wird

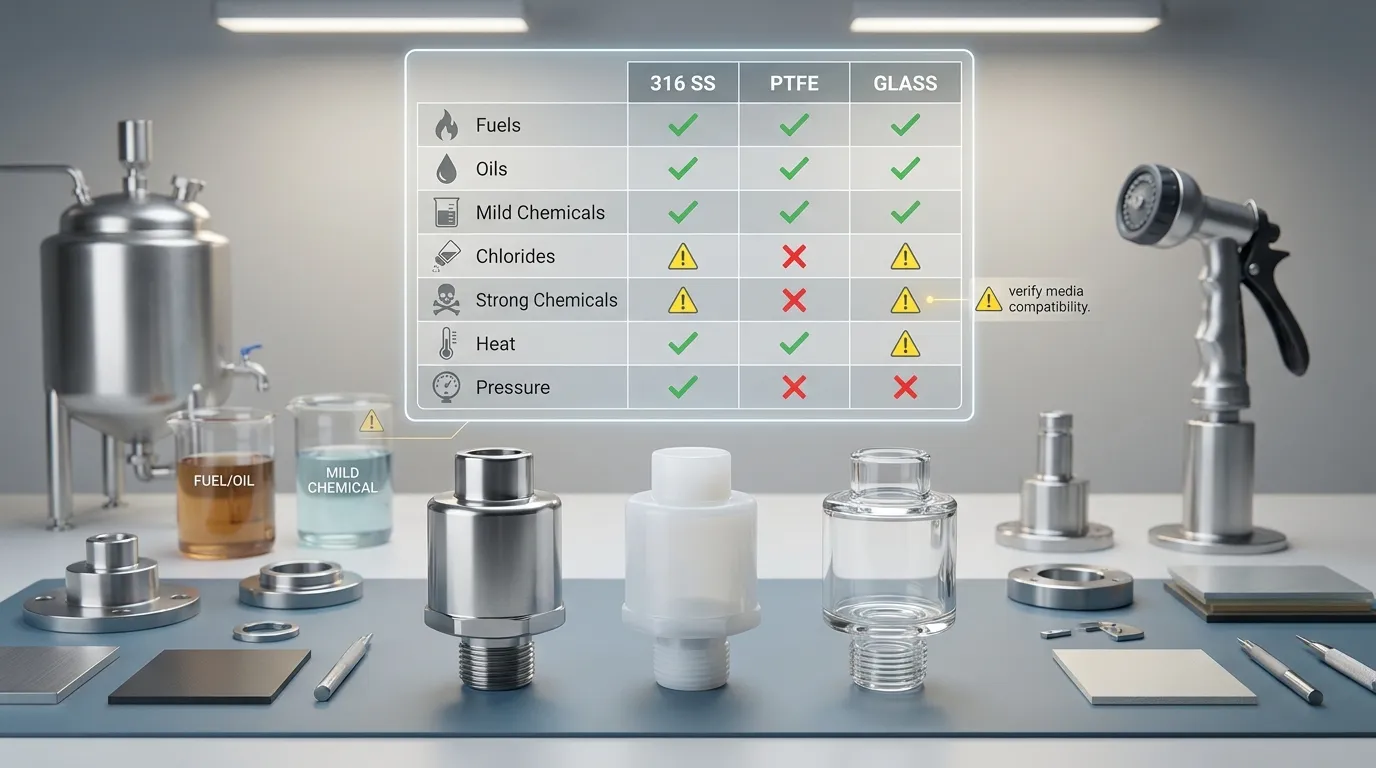

Materialauswahlvergleich
| Sensorkörpermaterial | Best-Fit-Anwendungen | Stärken | Einschränkungen |
|---|---|---|---|
| Netzteil / Plastik | Wassertanks, Kostengünstige Geräte, Leichte OEM-Geräte | Ökonomisch, kompakt, Einfach zu integrieren | Begrenzt für Hitze, Druck, Brennstoff, und einige Chemikalien |
| 316/316L Edelstahl | Brennstoffe, Öle, milde Chemikalien, heiße oder druckbeaufschlagte Medien, Waschgeräte | Starker Körper, Langlebiger Faden, Bessere industrielle Widerstandsfähigkeit als Kunststoff | Keine universelle chemische Resistenz; Siegel und Prisma müssen überprüft werden |
| PTFE | Aggressive chemische Flüssigkeiten und korrosive Umgebungen | Ausgezeichnete chemische Beständigkeit in vielen harten Flüssigkeiten | Mechanische Konstruktion und Temperaturgrenzen müssen noch überprüft werden |
| Glas | Hochtemperatur, Hochreinheit, oder spezielle chemische Anwendungen | Starke optische und chemische Leistung unter ausgewählten Bedingungen | Zerbrechlicher als Metall; Befestigungsschutzaspekte |
Warum mit HojellyTek zusammenarbeiten
HojellyTek ist ein Hersteller und Exporteur aus Shenzhen, der sich auf photoelektrische optische Sensorik zur Flüssigkeitspegeldetektion spezialisiert hat.. Wir unterstützen OEM/ODM-Projekte, bei denen Käufer mehr als nur ein Katalogteil benötigen: Materialübersicht, Montage-Adaption, Verdrahtungskonfiguration, und Unterstützung für Probentests.
Unser internes R&Das D-Team kann beim Vergleich von Edelstahl helfen, PTFE, Plastik, und Glasoptionen basierend auf der tatsächlichen Flüssigkeit und Installation. Anstatt 316SS als universelle Lösung zu überbewerten, Wir helfen Käufern, die benetzten Materialien vor der Produktion zu überprüfen.
Häufig gestellte Fragen
Was ist ein 316 Edelstahl optischer Pegelsensor verwendet für?
A 316 Ein optischer Pegelsensor aus Edelstahl wird zur Punktpegelerkennung in Tanks oder Geräten verwendet, bei denen Kunststoff möglicherweise nicht geeignet ist, wie zum Beispiel Kraftstofftanks, Öl-Reservoirs, Leichte chemische Behälter, Heißflüssigsysteme, Druckbeaufschlagsbehälter, oder Waschgeräte.
Ist 316L besser als 316 für optische Flüssigkeitspegelsensoren?
316L hat einen geringeren Kohlenstoffgehalt und kann für bestimmte geschweißte Anlagen bevorzugt werden, Sanitär, oder korrosionsempfindliche Konstruktionen. Die beste Wahl hängt von der Flüssigkeit ab, Reinigungsmethode, Temperatur, und Panzerdesign. Bestätigen Sie die Materialqualität während der RFQ.
Können 316SS optische Sensoren mit Kraftstoff oder Öl verwendet werden??
Ja, Edelstahloptiker werden häufig für Kraftstoffe und Öle ausgewählt, aber das Siegel, Prisma, Kabelausgang, Temperatur, und Zusatzstoffe müssen noch überprüft werden. Ölschlamm oder -beschichtung kann das Prisma ebenfalls beeinflussen, wenn die Flüssigkeit Ablagerungen hinterlässt.
Ist 316 Edelstahl, geeignet für starke Chemikalien?
Nicht immer. 316SS hat in vielen milden Umgebungen eine gute Resistenz, aber starke Säuren, Alkalie, Chloride, und aggressive Lösungsmittel können stattdessen PTFE oder Glas benötigen. Gib immer den genauen chemischen Namen und die Konzentration an, bevor du bestellst.
Welche Ausgabetypen sind verfügbar?
Je nach Projekt, der Sensor kann für gängige industrielle oder OEM-Steuerungssysteme wie NPN konfiguriert werden, PNP, Schaltlogik, oder andere Schnittstellenanforderungen. Der Ausgang sollte auf deine SPS abgestimmt sein, Staffel, PCB, oder Controller.
Wie beantrage ich den richtigen Edelstahl-Optiksensor?
Schick deine Flüssigkeitsdaten, Temperatur, Druck, Montagegewinde, Panzerzeichnung, Ausgabetyp, Spannung, Kabel- oder Steckverbinderanfrage, und Stichprobenmenge. Unser Team prüft die benetzte Konstruktion und empfiehlt eine geeignete Konfiguration.
Fordern Sie ein Angebot an
Ich brauche einen 316/316L Edelstahl-Optikpegelsensor für Kraftstoff, Öl, Leichte chemische Substanz, heiße Flüssigkeit, oder Waschgeräte? Senden Sie Ihre Antragsdaten per WhatsApp oder per E-Mail, um ein Angebot anzufordern, Datenblattdiskussion, oder Beispielrezension.
