PTFE optischer Flüssigkeitspegelsensor
HojellyTek stellt photoelektrische optische Pegelsensoren mit PTFE/Teflon-Gehäuseoptionen her, PTFE- oder Saphirprismen-Optionen, und OEM/ODM-Anpassung für Chemietankbauer, Hersteller von Dosiergeräten, Laborsysteme, sowie Anbieter der industriellen Automatisierung.
Fähigkeiten der optischen Sensoren von PTFE
Ein PTFE-gehäuster optischer Sensor ist ein kompakter Punktpegelschalter, der verwendet wird, um zu erkennen, ob die Flüssigkeit einen festen Wert im Tank erreicht hat, Pfeife, Kammer, oder kleiner Stausee. Sie wird oft ausgewählt, wenn gängige benetzte Materialien für aggressiven Flüssigkeitskontakt nicht geeignet sind.
Typische Fähigkeiten umfassen:
- Fotoelektrische optische Pegeldetektion ohne Schwimmer, Magnet, oder beweglicher mechanischer Teil
- PTFE/Teflon benetzter Körper für eine starke chemische Beständigkeit
- PTFE- oder Saphirprismen-Optionen, je nach Medien,, Reinheit, Optische Leistung, und mechanische Anforderungen
- Kompakte Gewindemontage für kleine Tanks, Chemische Reservoirs, und Ausrüstungstafeln
- Digitale Schaltausgänge wie NPN oder PNP für SPS, Controller, und Alarmschaltungen
- Analoge Ausgangsoptionen wie 4–20 mA für ausgewählte Pegelüberwachungsdesigns, wo erforderlich,
- Individuelle Kabellänge, Steckverbinder, Verdrahtungslogik, Ausgangszustand, und Befestigungskonfiguration
- OEM/ODM-Entwicklung für Sensormarken, Ausrüstungshersteller, und industrielle Systemintegratoren
Für Standardprinzipien der optischen Pegelmessung und Produktformate, Siehe unsere Optischer Pegelsensor Seite.
Warum der chemische Angriff das Hauptdesignproblem ist
In vielen chemischen Tanks, Der Pegelsensor fällt aus, bevor das Steuersystem ausfällt. Der Grund ist einfach: Die Flüssigkeit berührt täglich den Sensor. Wenn der benetzte Körper, Prisma, Siegel, Kabelmantel, oder das Umtopfmaterial ist nicht geeignet, Der Sensor kann unter chemischer Schwellung leiden, Spannungsrisse, Verfärbung, Leckage, Signaldrift, oder plötzlicher Ausgangsausfall.
Dieses Problem ist besonders wichtig in:
- Säure- und Alkalispeichertanks
- Lösungsmittelzufuhrreservoirs
- Chemische Dosieranlagen
- Ätz- und Reinigungssysteme
- Labor-Flüssigkeitshandhabungsanlagen
- Batterie, Anrichtung, und Oberflächenbehandlungsanlagen
- Hochreine chemische Versorgungssysteme
- Kompakte OEM-Maschinen mit begrenztem Wartungszugang
Ein PTFE-Körper hilft, da PTFE eine ausgezeichnete Widerstandsfähigkeit gegen viele aggressive Chemikalien hat und häufig dort eingesetzt wird, wo Metalle oder technische Kunststoffe befallen werden könnten. In einem optischen Pegelsensor, Das Gehäuse umschließt die Messspitze und bildet die Gewindemontage. Wenn das Prisma auch PTFE oder Saphir ist, Die Flüssigkeitskontaktfläche eignet sich besser für harte Medien als gewöhnliche Kunststoffkörper-Designs.
Ein Saphirprisma kann ausgewählt werden, wo ein harter, Ein stabiles optisches Fenster wird bevorzugt. Ein PTFE-Prisma kann ausgewählt werden, wenn die Anpassung des benetzten Körpermaterials für chemische Beständigkeit und geringe Oberflächenwechselwirkungen wichtiger ist.. Die richtige Wahl hängt von den genauen Medien und den Betriebsbedingungen ab.
Wie die optische Detektion funktioniert

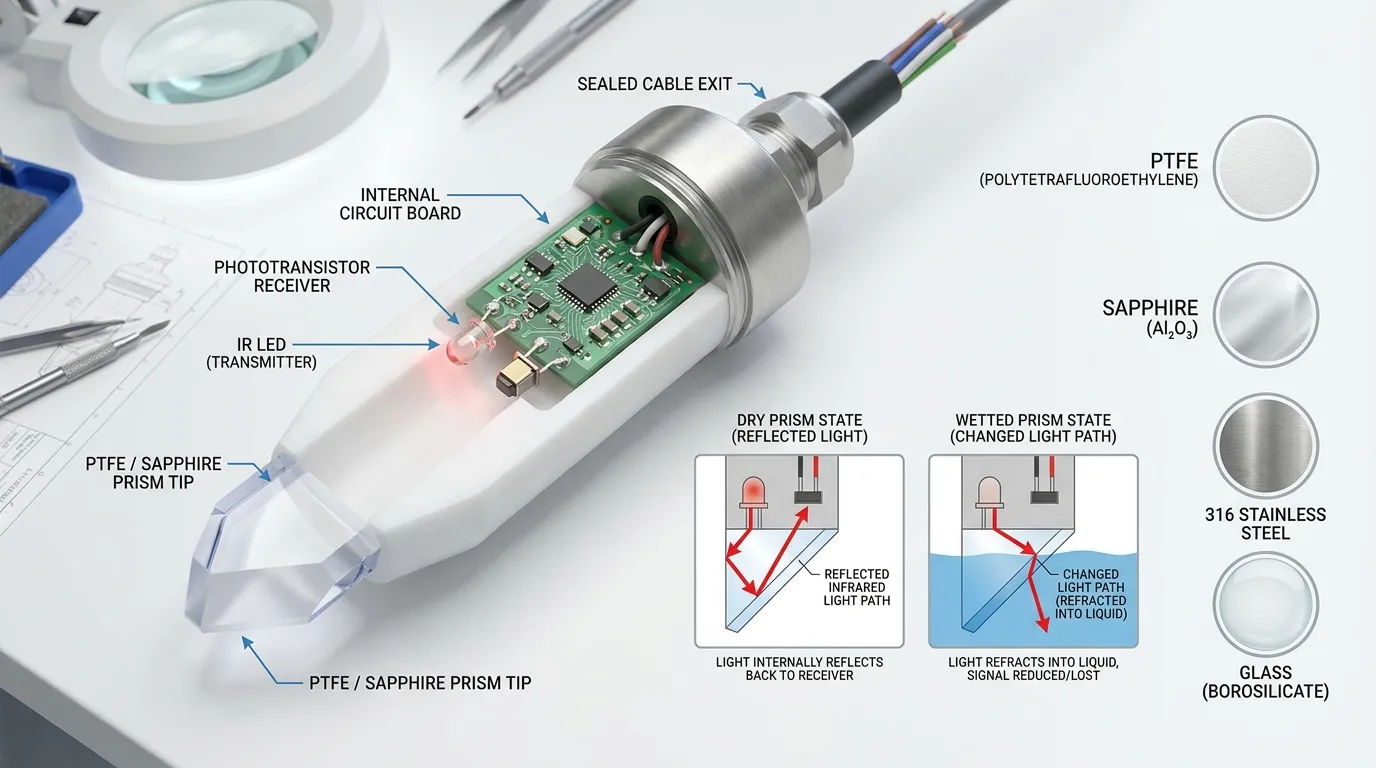

Im Inneren des Sensors, eine Infrarot-LED sendet Licht zur Prismenspitze. Ein Fototransistor empfängt das reflektierte Licht. Im trockenen Zustand, Das Prisma reflektiert mehr Licht intern, Der Empfänger erkennt also ein stärkeres Signal. Wenn Flüssigkeit das Prisma bedeckt, das brechungsverhalten ändert sich und weniger Licht kehrt zum Empfänger zurück. Die Schaltung wandelt diese Änderung in einen Pegelausgang um.
Dies macht den Sensor für die Punktpegeldetektion nützlich, wie zum Beispiel:
- Niedrig-Pegel-Alarm
- Hochstufe-Alarm
- Leertankschutz
- Überlaufverhinderung
- Chemische Nachfüllungserkennung
- Pumpen-Trockenlaufschutz
- Bestätigung des kleinen Stauseniveaus
Weil es keinen Float gibt, Der Sensor vermeidet Probleme im Zusammenhang mit dem Festklemmen von Schwimmern, Magnetausfall, Scharnierverschleiß, oder bewegliche Teilkontamination. Aber, Optische Sensoren benötigen weiterhin eine gründliche Medienüberprüfung. Schwere Beschichtung, Kristallisation, Klebriger Rückstand, Blasen, Schaum, oder eine undurchsichtige Ablagerung auf dem Prisma kann die Erkennungsstabilität beeinträchtigen.
Leitfaden zur chemischen Kompatibilität für PTFE/Teflon-Optische Sensoren
PTFE ist eine starke Wahl für viele aggressive Flüssigkeiten, Aber kein Sensor sollte als universell kompatibel verkauft werden. Die Kompatibilität hängt vom chemischen Namen ab, Konzentration, Temperatur, Druck, Belichtungszeit, Reinigungsprozess, und alle benetzten Materialien, einschließlich der Karosserie, Prisma, Robben, Kabelmantel, und Umtopfen.
| Mediengruppe | Typische Beispiele | PTFE-Körpereignung | Prismenoption | Wichtige Warnung |
|---|---|---|---|---|
| Starke Säuren | Schwefelsäure, Salzsäure, Salpetersäureanwendungen | Oft nach der Konfirmation geeignet. | PTFE oder Saphir | Konzentration und Temperatur müssen überprüft werden |
| Alkalie / Kaustik | Natriumhydroxid, Kaliumhydroxidlösungen | Oft nach der Konfirmation geeignet. | PTFE oder Saphir | Lange Exposition und erhöhte Temperatur müssen überprüft werden |
| Lösungsmittel | Alkohole, Ketone, Reinigungslösungsmittel, Organische Flüssigkeiten | Oft geeignet für viele Lösungsmittelsysteme | PTFE oder Saphir | Die Kompatibilität von Kabelmantel und Dichtung sind entscheidend |
| Oxidierende Chemikalien | Oxidierende Säuren, Peroxidbasierte Chemikalien | Einzelfall | Saphir kann in einigen Designs bevorzugt werden | Starke Oxidationsmittel erfordern eine sorgfältige Materialbestätigung |
| Hochreines Medium | Halbleiterchemikalien, DI-Wassersysteme, Saubere chemische Leitungen | Möglich mit geeignetem Design | PTFE oder Saphir | Ein geringes Auslaugungs- und Kontaminationsrisiko muss überprüft werden |
| Öle und Brennstoffe | Kraftstoff, Öl, Hydraulikflüssigkeiten | In der Regel ist das möglich, aber PTFE ist nicht immer notwendig | PTFE, Glas, oder Edelstahloptionen | Viskosität bestätigen, Residu, und Betriebstemperatur |
| Reinigungschemikalien | CIP-Flüssigkeiten, Waschmittel, Spülmittel | Einzelfall | PTFE oder Saphir | Wiederholte Reinigungszyklen können Dichtungen und Kabel beeinträchtigen |
| Unbekannte Mischmedien | Individuelle Mischungen oder Prozessabfälle | Muss überprüft werden | Zu bestätigen | Wählen Sie nicht nur nach chemischem Namen aus |
Medienbestätigungshinweis: Vor der endgültigen Auswahl, Unser Team sollte die genaue Flüssigkeit bestätigen, Konzentration, Temperatur, Druck, Reinigungsmethode, Immersionszeit, Panzermaterial, und erforderliche Ausgabe. PTFE hat eine breite chemische Resistenz, aber HojellyTek beansprucht nicht die universelle Kompatibilität für jede Chemikalie, Konzentration, oder Prozesszustand.
Reinheit, Auslaugung, und Verwendung hochreiner Flüssigkeiten
Für hochreine Medien, Chemische Beständigkeit ist nur ein Teil der Entscheidung. Käufer müssen auch die Kontamination berücksichtigen, Extrahierbare Materialien, Auslaugung, Oberflächensauberkeit, und ob der Sensorkörper oder die Kabelmaterialien unerwünschte Partikel oder Rückstände einführen können.
Ein PTFE-optischer Sensor kann für den Umgang mit hochreiner Chemikalien geeignet sein, wenn die benetzte Struktur sorgfältig entworfen wird. Das Karosseriematerial, Prismenmaterial, Dichtungsverfahren, Kabelzugang, und der Reinigungsprozess sollte gemeinsam überprüft werden. Für ultrasaubere Anwendungen, Käufer sollten uns mitteilen, ob der Sensor DI-Wasser kontaktieren wird, Säure, Lösungsmittel, Reinigungsflüssigkeit, oder Halbleiterqualitätschemikalien, und ob besondere Verpackungs- oder Handhabungsanforderungen gelten.
Wo Lebensmittelkontakt- oder hygienische Anforderungen wichtiger sind als chemische Angriffe, unsere Lebensmitteltauglicher optischer Sensor Die Seite könnte eine bessere Referenz sein.
Montage, Ausgabe, und Integrationsoptionen
PTFE-Optische Pegelsensoren werden üblicherweise durch die Tankwand oder in einen Gewindeanschluss montiert. Die Seitenmontage wird häufig für Hoch- oder Niederstufenalarme verwendet.. Die untere Montage kann zur Leerstofferkennung verwendet werden, Bestätigung des Ablaufs, oder Überwachung von kleinen Reservoirs, je nach Panzerkonstruktion.
Käufer sollten bestätigen:
- Gewindetyp und Portgröße
- Seite, Unteres, oder benutzerdefinierte Montagerichtung
- Tankwanddicke und Abdichtungsmethode
- Erforderliche benetzte Länge
- Seilaustrittsrichtung
- Flüssigkeitsturbulenz in der Nähe des Messpunktes
- Ob die Spitze Blasen sammelt, Residu, oder Kristalle
- SPS/Controller-Eingangstyp
- NPN, PNP, Normalerweise offen, normalerweise geschlossen, oder benutzerdefinierte Schaltlogik
- Ob für ein bestimmtes kontinuierliches oder sendeähnliches Design ein 4–20 mA-Ausgang erforderlich ist
Für Anwendungen, bei denen der chemische Widerstand weniger stark ist, aber mechanische Festigkeit und industrielles Erscheinungsbild Priorität haben, Vergleichen Sie mit einem 316 Edelstahl-Optiksensor. Für transparente oder laborbezogene benetzte Teile, Vergleichen Sie mit einem Glasoptischer Sensor.
5-Schrittenlieferprozess
- Untersuchung — Senden Sie den Namen der Flüssigkeit, Konzentration, Temperatur, Panzermaterial, Montagemethode, Ausgabetyp, und Bestellmenge per WhatsApp oder E-Mail geschätzt.
- Spezifikations- und Anpassungsbewertung — Unser Ingenieurteam überprüft das benetzte Material, Prismaoption, Faden, Kabel, Ausgangslogik, und elektrische Schnittstelle.
- Probenbestätigung — Eine Probe kann für die Installationstests vorbereitet werden, Medienkontakt-Bewertung, und Signalbestätigung in deinem tatsächlichen Tank oder deiner Ausrüstung.
- Produktion und Qualitätskontrolle — Die Fabrik produziert nach bestätigten Zeichnungen, Verdrahtung, Materialien, und Inspektionsanforderungen. Optische Antwort und elektrischer Ausgang werden vor dem Versand überprüft.
- Versand- und Exportunterstützung — HojellyTek exportiert optische Flüssigkeitspegelsensoren aus Shenzhen an Kunden in den USA, WIR, Indien, und andere Märkte.
Voraussetzungen zum Bestätigen vor der Bestellung
| Anforderung | Warum es wichtig ist |
|---|---|
| Genauer chemischer Name | Allgemeine Kategorien reichen für die Kompatibilitätsprüfung nicht aus |
| Schwerpunkt | Eine stärkere Konzentration kann das Materialverhalten verändern |
| Temperatur | Chemische Beständigkeit und Dichtungsleistung hängen von der Wärme ab |
| Druck- oder Tankzustand | Gewinde- und Abdichtungsdesign müssen zur Installation passen |
| Montageposition | Seite, Unteres, und die Erkennung von Effekten auf die schräge Installation |
| Prismabedingung | Beschichtung, Blasen, oder Kristallisation kann die optische Sensorik beeinflussen |
| Ausgangstyp | SPS und Platinen benötigen möglicherweise eine NPN, PNP, oder analoges Signal |
| Kabel und Stecker | Die externe Umgebung kann eine andere Hülle oder einen anderen Stecker erfordern |
| Reinheitsanforderung | Systeme mit hoher Reinheit benötigen eine Überprüfung der Kontamination und Auslaugung |
PTFE vs. andere benetzte Materialoptionen
| Materialoption | Best-Fit-Anwendung | Stärke | Begrenzung |
|---|---|---|---|
| Netzteil / Technische Kunststoffe | Allgemeine Wasser- oder Leichtflüssigkeitsdetektion | Kosteneffizient und kompakt | Nicht ideal für aggressive Chemikalien |
| PTFE / Teflon | Säuren, lösemittel, Chemikalien mit hoher Reinheit, Korrosive Medien | Breite chemische Resistenz und geringe Oberflächenwechselwirkungen | Muss das genaue Medium und das mechanische Design bestätigen |
| 316 Edelstahl | Öle, Kraftstoffe, Industriepanzer, höhere mechanische Festigkeit | Starker Metallkörper und robuste Montage | Nicht geeignet für alle Säuren oder ätzenden Chemikalien |
| Glas | Labor, Saubere Medien, Ausgewählte chemische Anwendungen | Stabile und transparente benetzte Oberfläche | Empfindlicher als Metall- oder PTFE-Designs |
Warum sich für HojellyTek entscheiden
HojellyTek ist ein Hersteller von optischen und flüssigen Levelsensoren in Shenzhen mit eigenem R&D, Erfahrung im Design von photoelektrischer Messung, sowie OEM/ODM-Produktionskapazität. Wir unterstützen individuell benetzte Materialien, Kompakte Sensorstrukturen, Verdrahtungslogik, Ausgabeformate, und Montageanforderungen für Gerätehersteller.
Unser Team arbeitet mit Industrieeinkäufern zusammen, Sensorverteiler, Hersteller chemischer Ausrüstung, und Automatisierungsfirmen, die eine werksnahe Anpassung benötigen, anstatt nur Teile zu katalogisieren. Die Integration von Tuya/Smart Life kann auch diskutiert werden, wenn der Pegelsensor Teil eines intelligenten Überwachungsgeräts ist und nicht nur eine einfache kabelgebundene Steuerschaltung ist.
Häufig gestellte Fragen
Kann ein optischer PTFE-Flüssigkeitsstandsensor mit Schwefelsäure oder Salzsäure verwendet werden??
Oft, PTFE ist ein starker Kandidat für Säureanwendungen, aber die genaue Säure, Konzentration, Temperatur, Belichtungszeit, Prismenmaterial, Siegel, und die Kabeljacke muss vor der Auswahl bestätigt werden. Wir empfehlen die Medienbestätigung vor der Probenproduktion.
Ist PTFE besser als 316 Edelstahl für korrosive Chemikalien?
Für viele aggressive Säuren und chemische Lösungen, PTFE könnte geeigneter sein als 316 Edelstahl. Für Öle, Kraftstoffe, Mechanische Ausrüstung, oder weniger korrosives Material, Edelstahl könnte trotzdem die bessere Wahl sein. Die Entscheidung hängt von Medien und Installationsbedingungen ab.
Kann der Sensor in hochreinen chemischen Systemen arbeiten??
Ja, ein PTFE- oder saphirbenetztes Design kann für hochreine Medien in Betracht gezogen werden, Aber die Anforderungen an die Reinheit müssen sorgfältig überprüft werden. Käufer sollten die Kontaminationsgrenzen angeben, Reinigungsprozess, Verpackungsbedarf, und ob der Sensor DI-Wasser berührt, Lösungsmittel, oder Prozesschemikalien.
Was kann dazu führen, dass ein optischer chemischer Pegelsensor ausfällt??
Häufige Versagensarten sind chemische Schwellungen, Dichtungsleckage, Kabelmantel-Angriff, Prismenbeschichtung, Kristallisation, Blasen, Falsche Montage, Inkompatible Ausgangsverdrahtung, und verwendet ein Körpermaterial, das für die tatsächliche chemische Konzentration oder Temperatur nicht geeignet ist.
Spielt das Prismamaterial eine Rolle??
Ja. Das Prisma ist die aktive Messfläche, die mit der Flüssigkeit in Kontakt steht. PTFE und Saphir bieten unterschiedliche Vorteile in der chemischen Beständigkeit, Härte, optisches Verhalten, und Reinheitseignung. Die richtige Wahl sollte je nach Flüssigkeit und Betriebsumgebung bestätigt werden.
Wie beantrage ich einen maßgeschneiderten optischen PTFE-Flüssigkeitslevel-Sensor??
Senden Sie Ihren chemischen Namen, Konzentration, Temperatur, Panzerzeichnung, Gewindeanforderungen, Montagerichtung, Ausgabetyp, Kabellänge, und Zielmenge. HojellyTek kann die Spezifikation prüfen und ein Angebot per WhatsApp oder E-Mail anbieten.
