Optischer Pegelsensor für Apex (Cerebra) Aquariencontroller

Wenn Sie nach einem suchen. Cerebra optischer Pegelsensor mit Apex, Die eigentliche Frage ist nicht nur: "Passt der Sensor?" aber "welcher optische Sensor, Spannung, Hafentyp, und die Verkabelungslogik funktioniert sicher mit einem Apex- oder Cerebra-Aquarium-Controller?" Für die ATO-Nachfüllkontrolle, Sumpf-Hochschutzstufe, Reservoir-Niedrigwarnungen, und Leckwarnungen, Die Kompatibilität hängt vom Controller-Eingang ab, Sensorausgang, Steckertyp, und fehlersichere Konfiguration.

Dieser Leitfaden erklärt, wie optische Flüssigkeitspegelsensoren in der Riff-Aquarienautomatisierung funktionieren, Was man vor der Verbindung zu Apex/Cerebra-ähnlichen Systemen überprüfen sollte, und wie man sicherere Dual-Sensor-Logik baut, ohne offizielle Unterstützung von irgendeiner Controller-Marke zu beanspruchen.

Wie ein optischer Aquarienpegelsensor funktioniert

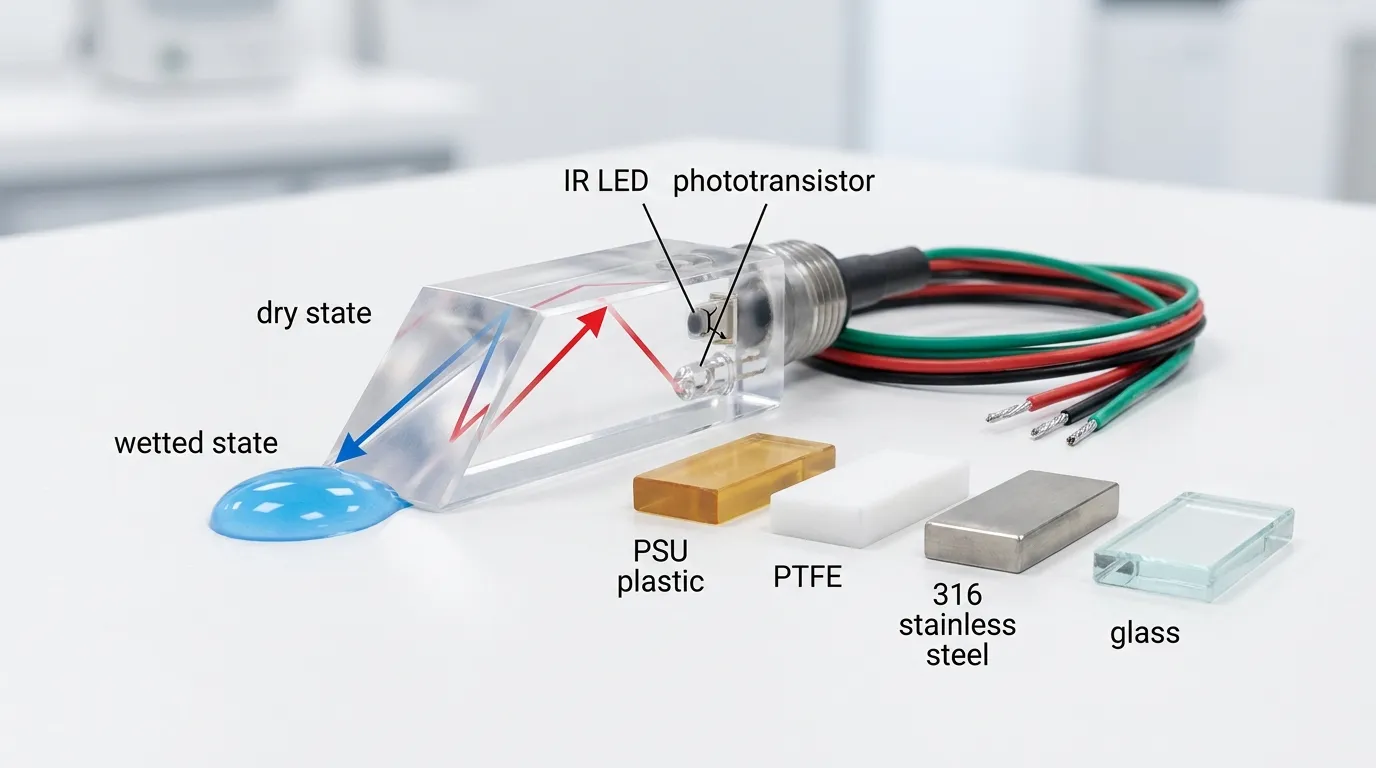

Ein optischer Pegelsensor ist ein photoelektrisches Punktpegelgerät. Im Inneren des Sensorkörpers, eine Infrarot-LED sendet Licht zu einer klaren Prismenspitze, und ein Fototransistor oder -empfänger erkennt, wie dieses Licht zurückkehrt.

Wenn die Prismenspitze trocken ist, Licht reflektiert intern durch das Prisma. Wenn die Spitze durch Wasser benetzt ist, der brechungsbedingte Zustand ändert sich, Der Empfänger erkennt also ein anderes Signal. Der Controller liest diese Änderung dann als Nass/Trocken-Zustand aus.

Für Aquariennutzung, Das ist nützlich, da keine freiliegenden Schwimmerarme vorhanden sind, Keine Scharnierbewegung, Und kein magnetischer Reed-Schalter, der durch den Salzkrich haften bleibt. Ein Kompakt Optischer Pegelsensor kann in einem Sumpf montiert werden, ATO-Stausee, Skimmerbecher, oder Wasserwechselbehälter als sauberes digitales Pegelsignal.

Allerdings, "Optisch" bedeutet nicht automatisch "Plug-and-Play". Der Sensor muss dem Eingabeverhalten des Controllers entsprechen.

Apex- und Cerebra-Integration: Was zuerst passen muss

Für Apex/Cerebra-Klasse Aquariencontroller, Die Kompatibilität wird üblicherweise durch vier Dinge entschieden.:

1. Hafentyp — ob der Regler die optische Sensoreingabe direkt akzeptiert, durch ein Zubehörmodul, oder über einen Breakout/digitalen Eingang.
2. Versorgungsspannung — der Sensor muss für sein Design die richtige Gleichstrom erhalten und darf den Controller-Port nicht überlasten..
3. Signalausgang — muss der Controller-Eingang die Sensorausgabe verstehen, wie zum Beispiel NPN, PNP, Open Collector, oder relaisähnliche Schnittstelle.
4. Nass-/Trockenlogik – muss der Controller so konfiguriert sein, dass "feucht"," "trocken," "Offen," oder "geschlossen" bedeutet die korrekte Aktion.

Apex-Systeme verwenden häufig dedizierte Sensor-/Zubehörmodule oder Anschlüsse zur Flüssigkeitsstandserkennung. Cerebra-Klasse-Controller können Sensoreingaben verwenden, Mini-DIN-ähnliche Verbindungen, oder Drittanbieter-Interface-Verkabelung, je nach Version und Installation. Weil sich die Controller-Generationen unterscheiden, Am sichersten ist es, die genaue Port-Pin-Belegung und Eingangsanforderung vor der Bestellung eines Sensors zu bestätigen.

Deshalb sollte ein "kompatibler" Sensor durch das elektrische Verhalten angegeben werden, Steckverbinder, Kabel, Montagestil, und die beabsichtigte Steuerungslogik – nicht nur nach Markennamen.

Controller-Kompatibilitätstabelle

Controller / System	Typischer Anschlusspunkt	Geeigneter Sensortyp	Allgemeine Verwendung	Schlüsselkompatibilitätsprüfung
Apex mit Sensormodul oder Zubehöranschluss	Optischer Sensor / Flüssigkeitsniveau-Eingang	Digitaler optischer Punktpegelsensor	ATO-Low-Level-Trigger, Hochstufe-Alarm, Stausee-Niedrigalarmstufe	Verbinder bestätigen, Hafenzuweisung, Nass-/Trockenzustand, und ob der Anschluss den Sensor mit Strom versorgt
Apex-ähnliche DIY-Integration	Breakout-Box, Relais-Schnittstelle, oder digitaler Eingang	NPN/PNP oder relais-interfaced optischer Sensor	Individuelle Pumpenabschaltung oder Alarmlogik	Match-Eingangstyp, Bodenreferenz, und Signalpolarität
Cerebra / Cerebra-Klasse-Regler	Sensor-Eingang oder Mini-DIN-ähnlicher Port je nach Controller	Optischer Sensor mit abgestimmter Spannung und Signal	AKT, Sumpfwarnung, Wasserstandsüberwachung	Pinout bestätigen, Versorgungsspannung, und ob der Eingang eine Kontaktschließung oder einen aktiven Ausgang erwartet
Eigenständiger Aquarium-ATO-Controller	Dedizierter Sensorport	Abgestimmter optischer Aquariensensor	Automatische Aufschlagsteuerung	Am besten ist es, wenn Sensor und Controller zusammen validiert sind
Smart Aquarium / IoT-Controller	Digitaler Eingang, Relaistafel, oder app-verknüpftes Modul	Optischer Sensor plus Schnittstellenplatine bei Bedarf	Warnungen, Automatisierung, Fernüberwachung	Bestätigen Sie, ob das System einen trockenen Kontakt benötigt, NPN, PNP, oder analoges Signal

HojellyTek kann die Entwicklung kompatibler Aquariensensoren unterstützen, aber der Sensor sollte gegen die elektrische Schnittstelle des Controllers ausgewählt werden. Es sollte nicht als offiziell von Apex gebilligt bezeichnet werden, Cerebra, Neptun, oder eine andere Controller-Marke, es sei denn, diese Marke hat eine formelle Genehmigung erteilt.

Wahl des richtigen Sensors für ATO- und Leckwarnungen

ATO und Leckerkennung sehen ähnlich aus, Aber sie sind nicht immer dieselbe Anwendung.

Für ATO-Kontrolle, Der Sensor ist üblicherweise in der Rückluftkammer des Sumpfs montiert, wo die Verdunstung den Wasserstand verändert. Wenn das Wasser unter den Sollwert fällt, Der Controller schaltet die Nachschlagpumpe ein. Wenn die optische Spitze wieder feucht wird, Die Pumpe stoppt.

Für Hochsicherheit, Ein zweiter optischer Sensor ist oberhalb der normalen Wasserlinie montiert. Wenn es nass wird., Der Controller schaltet die Nachschubpumpe ab und sendet einen Alarm.

Für Reservoir-niedriger Schutz, Ein weiterer Sensor kann im Süßwasserbehälter installiert werden. Wenn das Reservoir leer ist, Das System blockiert die Pumpe, um einen Trockenlauf zu verhindern.

Für Leckage-Warnungen, Eine flache Leckprobe oder ein speziell entwickelter Lecksensor kann besser sein als ein standardmäßiger, seitlich montierter optischer Pegelsensor. Ein optischer Sensor kann Flüssigkeit an einem Punkt erkennen, Aber die Bodenleckerkennung hängt von der Sensorplatzierung ab, Pooling-Verhalten, und die Form der Messfläche.

Ein Kompakt Optischer Aquariumsensor ist in der Regel am besten, wenn das Ziel die Erkennung sauberer Wasserspiegel in einem Sumpf ist, Panzer, Stausee, oder Kammer.

Hafen, Spannung, und Verdrahtungskontrollen vor der Bestellung

Bevor Sie eine Probe kaufen oder anfordern, Bestätigen Sie diese Angaben:

Stromversorgung vom Controller
Einige Controller-Anschlüsse können einen Sensor direkt mit Strom versorgen; andere lesen nur ein Schaltsignal und benötigen eine separate Stromquelle. Gehen Sie nicht davon aus, dass der Anschluss die richtige Spannung liefert.

Ausgangstyp
Optische Sensoren können als NPN geliefert werden., PNP, Open Collector, Push-Pull, Relaisausgang, oder analoge Ausgänge wie 4–20 mA für industrielle Systeme. Aquariencontroller benötigen in der Regel ein digitales Nass-/Trockensignal, aber der genaue Eingabestil muss bestätigt werden.

Normalerweise feuchte oder normal trockene Logik
Ein Sumpfsensor kann während des normalen Betriebs nass sein, während ein Leck oder ein Hochstufensensor während des normalen Betriebs trocken sein kann. Ihr Programm muss diese Bundesstaaten unterschiedlich behandeln.

Stecker und Kabel
Apex/Cerebra-ähnliche Systeme können spezielle Stecker verwenden, Breakout-Zubehör, oder benutzerdefinierte Kabel. Die Form des Steckers allein beweist keine Kompatibilität; Pin-Zuweisung ist wichtig.

Montagegewinde oder Halterung
Aquarieninstallationen verwenden häufig magnetische Halterungen, Brackets, Schottanschlussanschlüsse, Gewindekörper, oder Seitenwandmontage. Industriebauten können Gewinde- oder Flanschbefestigungen verwenden. Die Sensorspitze muss genau auf dem Niveau sitzen, den du erkennen möchtest.

Für controller-spezifische Ersatz-Ideen, Siehe unsere Neptun-Sensor-Alternative Leitfaden.

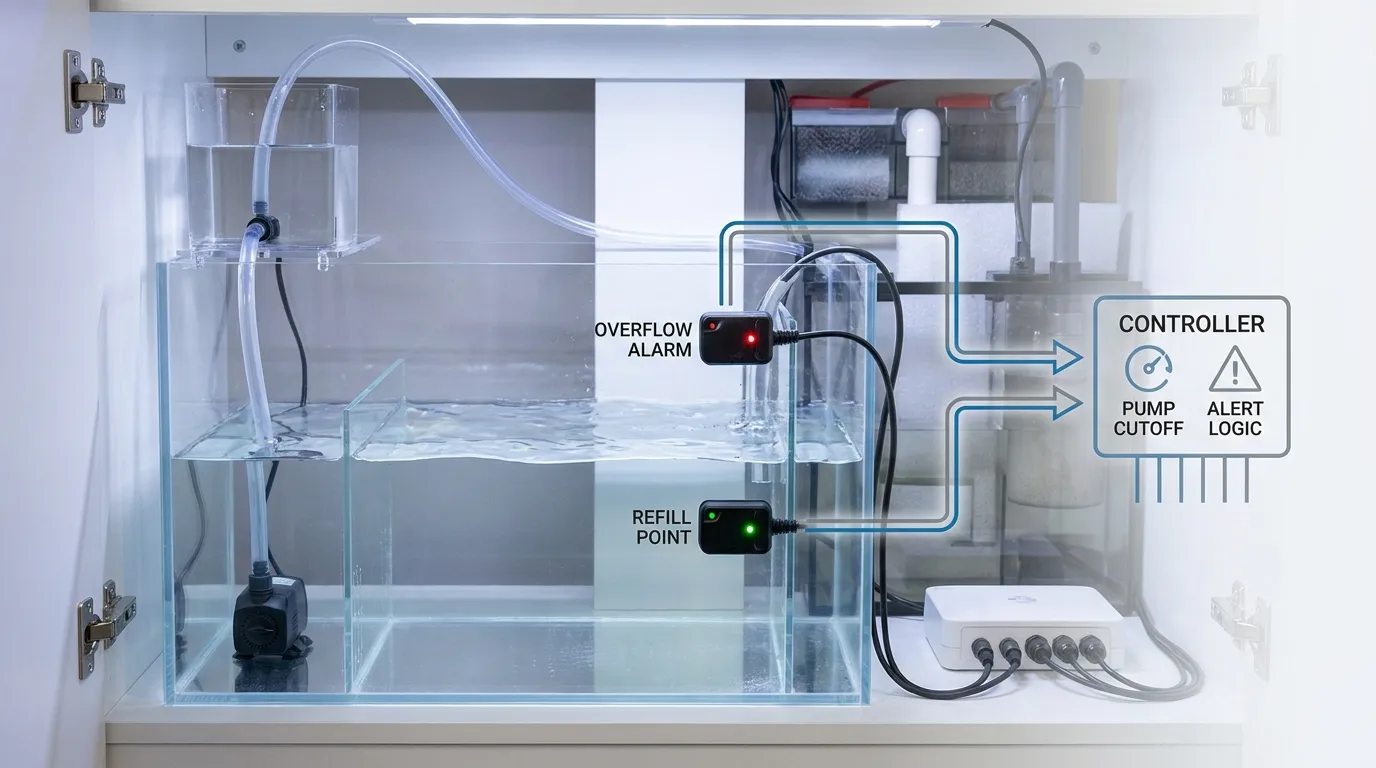

Dual-Sensor-Sicherheitslogik für ATO

Ein Single-Level-Sensor kann einen ATO betreiben, Ein sichereres System verwendet jedoch mindestens zwei unabhängige Signale.

Der erste Sensor ist der Niedrig-Pegel-Steuersensor. Er zeigt dem Controller an, wann der Wasserstand des Sumpfwassers gesunken ist und das Nachfüllen beginnen sollte.

Der zweite Sensor ist der Hochstufiger Sicherheitssensor. Sie liegt oberhalb der normalen Wasserlinie. Wenn es nass wird., Der Controller sollte die ATO-Pumpe sofort stoppen und eine Warnung senden.

Ein stärkerer Logikplan umfasst:

• Begrenze, wie lange die ATO-Pumpe in einem Zyklus laufen kann.
• Fügen Sie eine Verzögerung hinzu, um ein schnelles Ein-/Ausschalten durch Wellen oder Blasen zu vermeiden.
• Verwenden Sie einen Reservoir-Low-Sensor, um die Pumpe zu blockieren, wenn Süßwasser leer ist.
• Programmieren Sie einen hochstufigen Alarm, der den normalen Nachfüllbefehl überschreibt.
• Testen Sie beide Sensoren manuell, bevor Sie das System unbeaufsichtigt lassen.

Das ist wichtig, weil der teuerste Fehler normalerweise nicht der Sensor selbst ist. Es ist die Süßwasserpumpe, die zu lange läuft, Verringerung des Salzgehalts, Überlaufen des Sumpfs, oder beschädigte Ausrüstung.

Echte Versagensarten in Rifftanks

Optische Sensoren sind zuverlässig, wenn sie korrekt spezifiziert und installiert sind, Aber Riffbecken schaffen schwierige Bedingungen.

Salzschleim kann eine Kruste um das Prisma bilden und die Nass-/Trockenwertung verändern. Ein Reinigungszugang sollte geplant werden.

Mikroblasen kann sich um die Spitze sammeln und instabile Messwerte verursachen. Vermeiden Sie es, den Sensor direkt neben dem Skimmerentlass oder turbulenten Rückfluss zu montieren..

Schnecken, Algen, und Trümmer kann die optische Fläche blockieren. Ein Sensorschutz oder ein besserer Standort kann erforderlich sein.

Kondensation kann schlecht abgedichtete Kabelausgänge oder Elektronik beeinträchtigen. Wählen Sie eine aquariumtaugliche Körper- und Kabeldichtung.

Falsche Verkabelung kann den Sensor oder Controller beschädigen. Immer die Stromversorgung bestätigen, Signal, und Masse vor der Verbindung.

Falsche Logik kann die Aktion rückgängig machen. Wenn der Controller "nass" als "aus" sieht, obwohl du es als "eingeschaltet" programmiert hast,"Die ATO könnte sich gefährlich verhalten.

Material und Montageoptionen

Für Aquarien- und industrielle Wasserstandsmessung, gängige benetzte Materialien sind PSU-Kunststoff, PTFE, 316 Edelstahl, und Glas. Die richtige Wahl hängt von der Flüssigkeit ab, Reinigungsmethode, Druck, Installationsstil, und ob der Sensor im Süßwasser verwendet wird, Salzwasser, Chemische Dosierung, oder OEM-Ausrüstung.

Für Riff-ATO-Anwendungen, Kompakte Kunststoff- oder versiegelte optische Designs sind üblich. Für anspruchsvollere OEM-Tanks, PTFE, Edelstahl, oder Glasoptionen können in Betracht gezogen werden. Die Halterung kann seitlich montiert werden, Halterung montiert, Gefädelte, oder in ein maßgeschneidertes Gehäuse integriert.

HojellyTek ist ein Hersteller und Exporteur aus Shenzhen mit internem R&D für photoelektrische optische Messung, OEM/ODM-Sensoranpassung, und Exporte in die USA, WIR, und Indien. Für intelligente Aquarienprodukte, Die Integration von Tuya/Smart Life kann auch relevant sein, wenn der Sensor Teil eines angeschlossenen ATO- oder Überwachungsgeräts ist.

Konfigurationstipps für Apex/Cerebra-Klasse Controller

Nach der Verkabelung, Teste den Sensor, bevor du ihn an einen Pumpenbefehl anschließt.

Erste, Setzen Sie die optische Spitze in die Luft und überprüfen Sie den Controller-Zustand. Dann die Spitze nass und erneut prüfen. Kennzeichnen Sie den Bundesstaat klar als "normale Wasserlinie"," "Niedrigwasser," "Hochwasser," oder "Leck entdeckt"," nicht einfach offen/geschlossen.

Für ATO-Programmierung, Vermeiden Sie sofortige Pumpenaktivierung, wenn sich die Wasseroberfläche bewegt. Verwenden Sie eine kleine Verzögerungs- oder Debounce-Einstellung, wenn der Controller dies unterstützt. Fügen Sie eine maximale Betriebszeitgrenze hinzu, damit die Pumpe nicht unbegrenzt laufen kann. Für Benachrichtigungen, Stellen Sie den Hochstufensensor so ein, dass er den normalen ATO-Befehl überschreibt.

Auch Testfehlerfälle: Zieh den Sensor aus, Decken Sie die Spitze ab, Entfernen Sie Wasser aus der Sumpfkammer, und den Hochspannungssensor auszulösen. Eine gute Konfiguration sollte sicher versagen, Nicht schweigend.

Wenn du eine fertige Aquariennachfüllung brauchst, anstatt nur einen Sensor, Überprüfen Sie unsere Aquarium automatische Nachfüllung Produktseite.

Häufig gestellte Fragen

Kann ich einen optischen Pegelsensor von Cerebra mit Apex verwenden??

Ja, Es könnte kompatibel sein, wenn die Sensorspannung, Steckverbinder, Signalausgang, und Nass/Trocken-Logik passt zum Apex-Eingang oder Zubehörmodul. Verlass dich nicht nur auf den Namen. Bestätige vor dem Anschluss den Controller-Porttyp und die Verkabelung.

Ist ein optischer Sensor besser als ein Schwimmerschalter für Aquarien-ATO?

Für viele Riffbecken, Optische Sensoren sind sauberer, weil sie keinen beweglichen Schwimmerarm haben. Sie sind weiterhin vom Salzeinschleichen betroffen, Blasen, Algen, und Verdrahtungsfehler, Deshalb sind sichere Platzierung und Logik mit zwei Sensoren weiterhin wichtig.

Brauche ich zwei optische Sensoren für ATO??

Ein Sensor kann die einfache Nachfüllung steuern, Aber zwei Sensoren sind sicherer. Verwenden Sie einen am normalen Niedrigwasserpunkt und einen zweiten Hochstromsensor, um die Pumpe zu stoppen und einen Alarm auszulösen, wenn Wasser zu weit aufsteigt.

Kann derselbe Sensor zur Leckerkennung verwendet werden??

Manchmal, Aber ein standardmäßiger optischer Pegelsensor ist nicht immer ideal für Bodenlecks. Die Leckerkennung hängt davon ab, wo sich Wasser sammelt. Eine flache Lecksonde oder ein speziell entwickelter Lecksensor funktioniert möglicherweise besser außerhalb des Sumpfs.

Welchen Ausgabetyp sollte ich wählen: NPN, PNP, oder 4–20 mA?

Für Aquarium-Controller-Eingänge, Das erforderliche Signal hängt vom Port oder der Schnittstellenplatine ab. NPN/PNP sind gängige digitale Ausgänge, während 4–20 mA für industrielle analoge Überwachung häufiger verwendet werden. Bestätigen Sie die Eingabe des Controllers, bevor Sie bestellen..

Ist dieser Sensor offiziell von Apex oder Cerebra empfohlen??

NEIN. HojellyTek bietet kompatible optische Sensoroptionen sowie OEM/ODM-Unterstützung an, aber die Kompatibilität sollte durch die elektrische Schnittstelle bestätigt werden, Steckverbinder, und Konfiguration. Wir beanspruchen keine offizielle Unterstützung von Apex, Cerebra, Neptun, oder andere Controller-Marken.

Weiche CTA: Einen kompatiblen Aquariensensor anfordern

Wenn du ein ATO aufbaust, Sumpfalarm, Warnung vor Stausee-Niedrig, oder ein controllerkompatibles Aquarienüberwachungsgerät, Unser Team kann bei der Überprüfung des Sensorkörpers helfen, Kabel, Steckverbinder, Spannung, Ausgabetyp, und Montagemethode vor der Produktion.

Schick dein Controller-Modell, Portfoto oder Pinout, Zielfunktion, Normaler feuchter/trockener Zustand, und Installationszeichnungen per WhatsApp oder E-Mail. HojellyTek kann einen kompatiblen optischen Aquariensensor empfehlen oder eine OEM/ODM-Version für Ihr Aquarienkontrollprojekt unterstützen.
