Optischer Wasserstandssensor für Aquarien (AKT)
Ein optisches Wasserstandsensor-Aquarien-ATO-System ermöglicht Riffhaltern, Installateure, und Aquariengeräte markieren eine No-Float-Methode, um das Nachfüllen von Wasser zu kontrollieren, ohne auf einen mechanischen Schwimmer angewiesen zu sein, der kleben kann, Marmelade, oder im Salt Creep scheitern. HojellyTek liefert photoelektrische optische Flüssigkeitsstandssensoren für Aquarien-Auto-Nachfüllprojekte, Smart-Nachfüllprodukte, und controllerkompatible Sumpfautomatisierung.
Für Aquarien-ATO-Anwendungen, Das Ziel ist einfach: Erkennen Sie die Sumpfwasserleitung genau, Nur bei Bedarf nachfüllen, Stopp vor Überlauf, und die Pumpe vor dem Austrocknen schützen.
Optische ATO-Sensorfähigkeiten für Aquariensysteme
HojellyTek unterstützt optische Sensorlösungen für Aquarien-ATO-Produkte, Riffsumpf-Nachfüllsysteme, Smarte Aquarium-Nachfüllmodule, sowie OEM/ODM-Controller-Projekte. Anstelle eines beweglichen Schwimmerarms, Der Sensor verwendet an der Spitze eine optische Infraroterkennung, Es gibt also kein Scharnier, Magnetschwimmer, oder ein Schiebeteil, das klemmt.
Typische Projektunterstützung umfasst:
- Optische Nass-/Trockenpegelerkennung für die Kontrolle von Sumpf-ATO
- Einzelsensor, Doppelsensor, oder mehrsensorige ATO-Layouts
- Sensoroptionen für Riffsumpf, Hintere Kammer, und Reservoir-Erkennung
- Kompatibilitätsplanung für Steuerplatinen, Apex-ähnliche Ports, Tuya/Smart Life-Steuerboxen, und maßgeschneiderte Leiterplatten
- Materialauswahl für Aquarienwasserkontaktflächen
- Kabel, Steckverbinder, Montage, und Ausgabeanpassung für OEM/ODM-Käufer
Für standardmäßige optische Sensorreferenzen, Siehe unsere Optischer Pegelsensor Seite. Für vollständige Nachfüllproduktanwendungen, Siehe die Aquarium automatisches Auffüllsystem und Fischbecken-Smart-Nachfüllung Lösungen.
No-float ATO-Regelung für Überlauf und Pumpen-Run-Dry-Schutz
Ein mechanischer Schwimmerschalter kann bei sauberen Bedingungen gut funktionieren, Aber Aquarien-ATO-Installationen sind nicht immer sauber. Salzschleim, Biofilm, Schnecken, Kabelspannung, Turbulenz, und enge Sumpfraum kann bewegliche Teile beeinträchtigen. In der Automatisierung von Riffsumpfen, Ein festhängendes "Niedrigwasser"-Signal kann die Nachfüllpumpe am Laufen halten und einen Überlauf verursachen. Ein festhängendes "Voll"-Signal kann die Nachfüllung stoppen und dazu führen, dass die Rücklaufpumpenkammer zu tief absinkt.

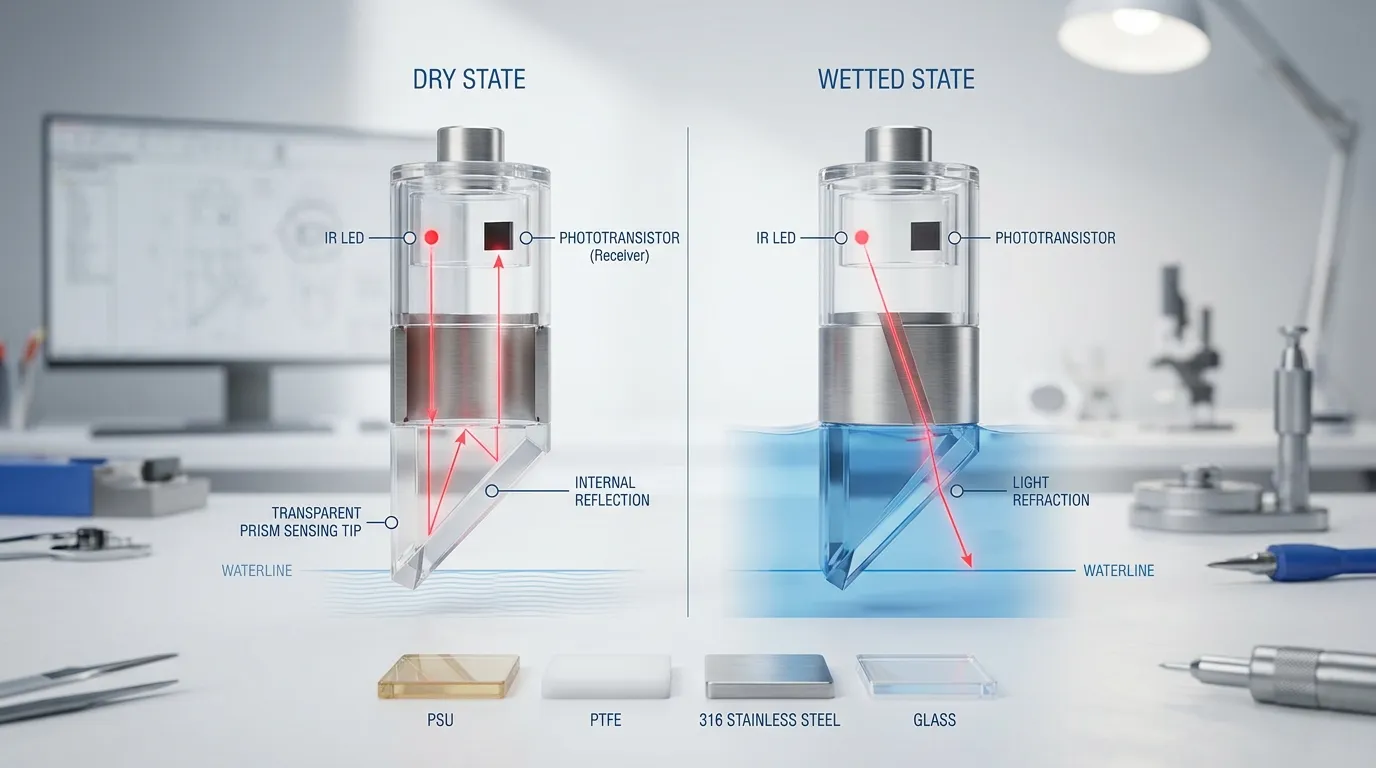

Ein optischer Wasserstandssensor verringert dieses Risiko, da die Messspitze keine mechanische Bewegung hat. Die gemeinsame Struktur verwendet eine Infrarot-LED, ein Fototransistor oder -empfänger, und eine prismaförmige Messspitze. Wenn das Prisma trocken ist, Infrarotlicht reflektiert intern in der Spitze und erreicht den Empfänger. Wenn Wasser das Prisma bedeckt, der brechungsbedingte Zustand ändert sich, daher kehrt weniger Licht zum Empfänger zurück. Die Sensorelektronik wandelt diese Trocken-/Nass-Optische Änderung in einen elektrischen Ausgang für den Controller um.
Für ATO-Systeme, Dieses Nass/Trocken-Signal kann auf drei Hauptarten verwendet werden:
- Primäre Nachfüllregelung: Trockener Zustand startet die Nachfüllpumpe; Der Nasszustand stoppt die Pumpe.
- Hochstufige Sicherheitsgrenze: Der obere Sensor erkennt einen abnormalen Anstieg und stoppt die Pumpe oder löst einen Alarm aus.
- Reservoir-niedriger Schutz: Ein Sensor im Süßwasserreservoir hilft, einen Trockenlauf der Pumpe zu verhindern.
Das beste ATO-Design hängt nicht nur von einem Signal ab. Sie kombiniert die korrekte Sensorplatzierung, Controller-Timeout-Logik, Anti-Siphon-Rohrleitung, und Doppelsensor-Redundanz.
Sumpfmontage für Raff- und Aquarium-ATO
Der Sensor sollte in der Sumpfkammer installiert werden, wo sich der Wasserstand durch Verdunstung ändert, meist die Rücklaufpumpenkammer oder eine stabile hintere Kammer in einem AIO-Aquarium. Es sollte nicht dort platziert werden, wo Wellen sind, Blasen, Ablaufspritzen, oder der direkte Nachfüllfluss trifft ständig die Spitze.
Für sumpfmontierte ATO, Käufer sollten definieren:
- Normale Wasserleitung: Die Höhe des primären Sensors sollte mit dem Ziel-Nachfüllstoppniveau übereinstimmen.
- Sicherheitswasserleitung: Der Backup-Hochstufensensor sollte über dem normalen Niveau, aber unterhalb des Überlaufrisikopunkts liegen.
- Montagefläche: Glas, Acryl, Turnier, Gewinde-Port, Magnethalterung, oder Zollinhaber.
- Wanddicke und Kammerraum: Wichtig für kompakte hintere Kammern und Nano-Panzer.
- Kabelstrecke: Vermeiden Sie Kabelbelastungen, die den Sensor aus der Position ziehen könnten.
- Position des Nachfüllrohrs: Der Rohrausgang sollte so angeordnet sein, dass ein Absaugen verhindert wird, und darf nicht direkt auf die Sensorfläche entladen werden.
HojellyTek kann je nach Projekt verschiedene mechanische Formate unterstützen: Kompakte optische Sonden, Gewindekörper, Panelmontage-Stile, Konstruktionen mit Halterungen, und maßgeschneiderte Kabelbaugruppen. Gewinde und Halterungsstil werden während der RFQ-Phase bestätigt, da Aquarienmarken und Controllerhersteller oft unterschiedliche Gehäuselayouts verwenden.
Verkabelung und Controller-Kompatibilität
Die Kompatibilität des ATO-Controllers hängt vom Sensorausgang ab, Spannung, Verdrahtungslogik, und Steckverbinder-Stil. Manche Käufer benötigen ein einfaches digitales Nass/Trocken-Schaltsignal. Andere benötigen NPN- oder PNP-Ausgang für eine Controller-Platine. OEM-Käufer können einen individuellen Kabelbaum für einen Tuya/Smart Life-Nachfüllregler oder ein Aquarium-Steuermodul anfordern.
| ATO-Anwendung | Gemeinsamer Signalbedarf | Typischer Controllertyp | Der Käufer muss bestätigen |
|---|---|---|---|
| Grundlegende DIY-ATO-Steuerung | Digitaler Nass-/Trockenausgang | Relaisbrett, kleine ATO-Leiterplatte, Mikrocontroller | Versorgungsspannung, Signallogik, Pumpenrelais-Eingang |
| Aquarium-Controller-Eingang | Nass-/Trockenzustandssignal | Apex- oder Cerebra-Ports | Hafentyp, Steckverbinder, Detektionslogik, Isolationsbedürfnisse |
| Smart Refill-Produkt | Sensorsignal an die Steuerplatine | Mit freundlichen Grüßen / Smart Life-Nachfüllcontroller | App-Controller-Spannung, Tastatureingabe, Kabelstecker |
| OEM-ATO-System | Benutzerdefinierte NPN / PNP / Digitaler Ausgang | Gebrandete ATO-Steuerbox | Drahtfarbe, Wasserdichter Steckverbinder, Kabellänge |
| Industrielle Überwachung | 4–20 mA oder kontinuierlicher Ausgang, wo erforderlich, | Überwachungssteuerung oder maßgeschneiderte Elektronik | Ob Punkterkennung oder kontinuierliche Messung erforderlich ist |
| Doppelsensor-Sicherheits-ATO | Grundschule + Hoch-Level-Cutoff | Dedizierter ATO-PCB- oder Aquariencontroller | Welcher Sensor hat Priorität und wie werden Alarme gehandhabt |
Für Controller-orientierte Aquarienprojekte, Siehe unsere Apex/Cerebra-Aquariensensor Bewerbungsseite.
Doppelsensor-Redundanz für sicherere ATO-Konstruktion
Ein einzelner optischer Sensor kann die Nachfüllung steuern, aber Dual-Sensor ATO ist die sicherere Anordnung für Premium-Riffsysteme und OEM-Produkte. Der erste Sensor steuert die normale Wasserleitung. Der zweite Sensor ist als Sicherheitsabschaltung etwas höher angebracht. Wenn der Hauptsensor blockiert wird, schmutzig, Abgesteckt, oder vom Controller falsch gelesen werden, Der Hochstufensensor stellt dem Controller eine weitere Bedingung, um die Pumpe zu stoppen.
Für besseren Schutz, viele ATO-Entwürfe fügen auch eine Zeitbegrenzung hinzu. Wenn die Pumpe länger läuft als erwartet, Der Controller stoppt es und löst einen Alarm aus. Dies schützt gegen ein abgetrenntes Rohr, leerer Stausee, Falsche Sensorposition, oder abnormer Sumpfzustand.
Echte Ausfallmodi, auf die man planen sollte, sind unter anderem:
- Salzkriechen oder Algen, die die Prismenspitze bedecken
- Mikroblasen verursachen instabile Detektion
- Direkte Lichtinterferenz in freiliegenden Kammern
- Wasser direkt auf den Sensor auffüllen
- Falsche Nass/Trocken-Logik im Controller
- Absaugen vom Nachfüllbehälter in den Sumpf
- Pumpe läuft mit leerem Reservoir
- Seil- oder Halterbewegung nach Wartung
Ein zuverlässiges ATO-Produkt wird vor der Produktion um diese Gefälle herum entwickelt, Nicht nach Kundenbeschwerden.
Aquariensichere Materialien und Sensorkörperoptionen
Befeuchtete Materialien spielen eine Rolle in Salzwasser- und Riffsystemen. Die Sensorspitze und das Gehäuse sollten mit Süßwasser kompatibel sein, Salzwasser, und normale Aquarienzusätze. Je nach Design, HojellyTek kann über das Netzteil sprechen, PTFE, 316 Edelstahl, und Glas-Sensing-Tip-Optionen für Flüssigkeitskontaktflächen.
Die Materialauswahl sollte zum Projekt passen:
- PSU-Karosserie: Nützlich für kompakte Kunststoffsensorstrukturen, bei denen chemische Beständigkeit und Formen wichtig sind.
- PTFE-Karosserie: ausgewählt wegen stärkerer chemischer Beständigkeit und geringer Oberflächenadhäsionsanforderungen.
- 316 Gehäuse aus Edelstahl: Verwendet, wenn ein Metallgehäuse verwendet wird, Gewinde-Installation, oder eine robuste mechanische Struktur wird benötigt.
- Glasprismenspitze: Nützlich, wenn optische Klarheit und saubere Sensorleistung Priorität haben.
Die endgültige Materialwahl hängt von der Wasserchemie des Kunden ab, Gehäusedesign, Kostenziel, und Befestigungsmethode. Wir empfehlen nicht, einen Sensor nur nach dem Aussehen zu wählen; Der Käufer sollte das benetzte Material überprüfen, Dichtungsverfahren, Kabelmantel, Steckverbinder, und Reinigungsbedingungen vor der Bestellung.
5-Schrittprojektprozess
Anfrage und Use-Case-Review: Schick dein ATO-Layout, Controllertyp, Sumpfkammer-Design, Gewünschte Sensoranzahl, und Zielmarkt. Unser Team prüft, ob das Projekt einen einzelnen optischen Sensor benötigt, Doppelsensor-Redundanz, Reservoir-niedrige Detektion, oder ein Smart Refill-Modul.
Spezifikation und Anpassung: Wir bestätigen die Versorgungsspannung, Ausgabetyp, Nass-/Trockenlogik, Drahtfarben, Kabellänge, Steckverbinder, Montierstil, Karosseriematerial, und Controller-Schnittstelle. Für OEM/ODM-Projekte, Auch die Anforderungen an Wohnraum und Brackets können überprüft werden.
Probentests: Proben können für Labortests und Sumpfsimulation vorbereitet werden. Käufer sollten die Trocken-/Nassreaktion testen, Pumpenstopp-Logik, Hoch-Level-Cutoff, Reservoir-niedrige Detektion, und Reinigungsverhalten.
Produktion und Qualitätskontrolle: Als Hersteller und Exporteur in Shenzhen mit internem R&D, HojellyTek unterstützt die Anpassung der photoelektrischen optischen Sensorik, Montagekontrollen, und Qualitätskontrolle der Produktion für Exportprojekte.
Versand und Unterstützung: Wir unterstützen Käufer, die in die USA exportieren, WIR, Indien, und andere Märkte. Nach Tests, Sie können Angebotsdetails per WhatsApp oder per E-Mail für Chargenbestellungen anfordern, OEM-Baugruppen, oder vollständige ATO-Sensormodule.
Voraussetzungen zum Bestätigen vor der Bestellung
Für eine genaue Auswahl, Bereiten Sie folgende Informationen vor:
| Anforderung | Warum es wichtig ist |
|---|---|
| Tank- oder Sumpf-Typ | Definiert den Kammerraum, Wasserbewegung, und Bracket-Stil |
| Steuerungsmodell | Bestimmt die Verdrahtung, Steckverbinder, und Signalkompatibilität |
| Versorgungsspannung | Muss mit der Eingabe der Steuerplatine oder des Aquarium-Controllers übereinstimmen |
| Ausgangstyp | NPN, PNP, Digitaler Schalter, oder ein anderes Signalformat muss korrekt gewählt werden |
| Nass-/Trockenlogik | Der Controller muss wissen, ob nass AN bedeutet, OFF, Hoch, oder niedrig |
| Sensormenge | Single, Dual, oder Reservoir-Low-Layout verändert Verkabelung und Firmware-Logik |
| Montagemethode | Faden, Turnier, Panel, oder der benutzerdefinierte Halter beeinflusst die Wahl des Sensorgehäuses |
| Benetztes Material | Muss für Salzwasser geeignet sein, Süßwasser, und Reinigungsbedingungen |
| Kabel und Stecker | Wichtig für die Abdichtung, Einsatzfähigkeit, und OEM-Montage |
| Pumpensteuerungsmethode | Staffel, MOSFET, Controller-Port, oder das SMART-Modul muss sicher abgestimmt werden |
Optischer Sensor vs. mechanischer Schwimmerschalter für Aquarium-ATO
| Besonderheit | Optischer Wasserstandssensor | Mechanischer Schwimmerschalter |
|---|---|---|
| Bewegliche Teile | Kein beweglicher Schwimmer oder Scharnier | Verwendet Schwimmerbewegung |
| Hauptvorteil von ATO | Kompakt, Schnelle Nass-/Trockendetektion, Weniger Risiko von Steckenbleiben | Einfach und kostengünstig |
| Hauptrisiko | Schmutziges Prisma, Blasen, Licht, Falsche Platzierung | Sticking, Stören, Salzschleim, Mechanischer Verschleiß |
| Bester Einsatz | Riffsumpf ATO, Smart Refill, OEM-Kompaktsysteme | Einfache, kostengünstige Wasserstandsumschaltung |
| Redundanzoption | Einfach zu kombinieren ist primär + Hochstufensensoren | Möglich, benötigt aber physische Schwimmerfreiheit |
| Controller-Integration | Gut für digital, NPN/PNP, und Smart-Controller-Designs | Das hängt von der Schalterbewertung und der Verkabelung ab |
Warum sich für HojellyTek für Aquarium-ATO-Sensorprojekte entscheiden
HojellyTek konzentriert sich auf die Herstellung optischer und photoelektrischer Flüssigkeitsniveausensoren., Keine generischen Aquarienzubehörteile. Das ist wichtig, wenn der Käufer eine Anpassung der Ausgabe benötigt, Materialwahl, Kleine Sensorkörper, Controller-Matching, und stabile OEM-Versorgung.
Unsere Vorteile umfassen:
- Shenzhen-basierte Sensorfertigung und Exportunterstützung
- In-house R&D für optische Flüssigkeitspegelmessung
- OEM/ODM-Unterstützung für Aquarien-ATO-Marken und Smart-Refill-Produkte
- Tuya/Smart Life-Kompatibilitätsdiskussion für Smart-Controller-Projekte
- Sensoranpassung für Kabel, Steckverbinder, Ausgabe, Karosserie, und Montage
- Exporterfahrung für Käufer in den USA, WIR, Indien, und andere Regionen
FAQ
Ist ein optisches Wasserstandsensor-Aquarium ATO sicherer als ein Schwimmerschalter?
Es kann das Risiko von mechanischem Klemmen verringern, da kein Schwimmer beweglich ist. Jedoch, Die Sicherheit hängt weiterhin von der korrekten Montage ab, Steuerungslogik, Doppelsensor-Redundanz, Auszeitschutz, und regelmäßige Reinigung der optischen Spitze.
Kann ich einen optischen Sensor für das automatische Auffüllen des Aquariums verwenden??
Ja, Ein Sensor kann den normalen Nachfüllpunkt steuern. Für Riffsysteme, Premium-ATO-Produkte, oder kundenorientierte Ausrüstung, Ein zweiter Hochstromsensor wird zum Überlaufschutz dringend empfohlen.
Funktioniert der Sensor mit Apex-ähnlichen Aquarium-Controller-Anschlüssen??
Er kann für Apex-ähnliche oder ähnliche Controller-Eingangsanforderungen konzipiert werden, aber die Kompatibilität muss nach Porttyp überprüft werden, Spannung, Steckverbinder, und Nass-/Trockensignal-Logik vor der Bestellung.
Können optische ATO-Sensoren mit Tuya- oder Smart-Life-Controllern funktionieren??
Ja, Optische Sensoren können in Tuya- oder Smart-Life-Nachfüllcontroller integriert werden, wenn die Steuerplatine eingeht, Spannung, Steckverbinder, und die Logik wird beim Produktdesign korrekt abgestimmt.
Welche Materialien eignen sich für Salzwasser-Aquarien-ATO-Sensoren?
Gängige Optionen sind PSU, PTFE, 316 Edelstahl, und Glas-Sensing-Tip-Strukturen. Die beste Option hängt vom Design des Sensorgehäuses ab, Wasserchemie, Reinigungsmethode, und Montageumgebung.
Was verursacht eine falsche ATO-Auslösung mit einem optischen Sensor?
Häufige Ursachen sind Blasen, Salzschleim, Algen, Direktes Licht, Platschen, Falsche Montagehöhe, falsche Steuerungslogik, oder Wasser direkt auf die Sensorspitze auffüllen.
