Optischer Wasserstandssensor für Kaffeemaschinen

Ein optischer Wasserstandssensor für Kaffeemaschinenhersteller hilft Geräteherstellern, niedrige Wasserstande zu erkennen, Hochwasser, Überlauf, und das Trockenlaufrisiko, ohne sich auf leitfähige Sonden zu verlassen, die durch Kalkulation aufdecken können. Für Espressomaschinen, Verkaufsautomaten, Kaffeemaschinen, und intelligente Getränkeausrüstung, HojellyTek liefert kompakte photoelektrische Pegelsensoren, die für Reservoirs entwickelt wurden, Kessel-angrenzend, Tropfschale, und interne Tankintegration.

Unser Fokus liegt nicht auf der Barista-Nutzung. Es ist OEM-Design-in: Kleiner Formfaktor, Stabile Logikausgabe, geeignete benetzte Materialien, Wiederholbares Schalten, Verdrahtungsoptionen, und Unterstützung für individuelle Gehäuse für Gerätehersteller.

Optische Wasserstandsensor-Fähigkeiten für Gerätehersteller

HojellyTek entwickelt und exportiert photoelektrische Flüssigkeitspegelmesslösungen aus Shenzhen für Hersteller, die kompakte Geräte benötigen, Zuverlässige Wassererkennung in fertigen Geräten. Für Kaffee und Verkaufsausrüstung, Der Sensor kann als Tiefpegelschalter konfiguriert werden, Hochstufenschalter, Überlaufdetektor, Sensor für den abnehmbaren Tank, oder Pumpenschutzeingang.

Typische OEM-Unterstützung umfasst:

• Kompakte optische Prismensensorstruktur für enge Geräteräume
• 5V- oder 12V-Logikausgangsdesign, um an die Steuerplatinen des Geräts anzupassen
• NPN, PNP, NEIN, NC, und benutzerdefinierte Signallogikoptionen
• Auswahl von lebensmittelnahen Materialien basierend auf dem Aquarium, Wasserweg, und Reinigungsbedingungen
• Stausee, Kessel-angrenzend, Tropfschale, und Unterstützung für die Platzierung von Verkaufstanks
• Kabel, Steckverbinder, Faden, Wohnen, und Anpassung der Montage
• OEM/ODM-Entwicklung für Haushaltsgerätemarken und Systemintegratoren
• Probenbewertung vor Produktionsbestätigung

Zum allgemeinen Produkthintergrund, Siehe unsere Optischer Pegelsensor Bereich. Für Geräte-Wasserkontakt-Designs, unsere Lebensmitteltauglicher optischer Sensor Die Seite ist ebenfalls relevant.

Warum Kaffeemaschinenmaschinen leitfähige Sonden ersetzen

Leitende Sonden sind in Wassertanks üblich, weil sie einfach sind, aber sie sind auf elektrischen Kontakt mit der Flüssigkeit angewiesen. In Kaffee- und Verkaufsgeräten, Diese Kontaktfläche kann weniger zuverlässig werden, wenn Wassermineralien vorhanden sind, Maßstab, Kaffeerückstände, Reinigungsmittelfilm, oder dass sich Dampfkondensation um die Elektrode ansammelt.

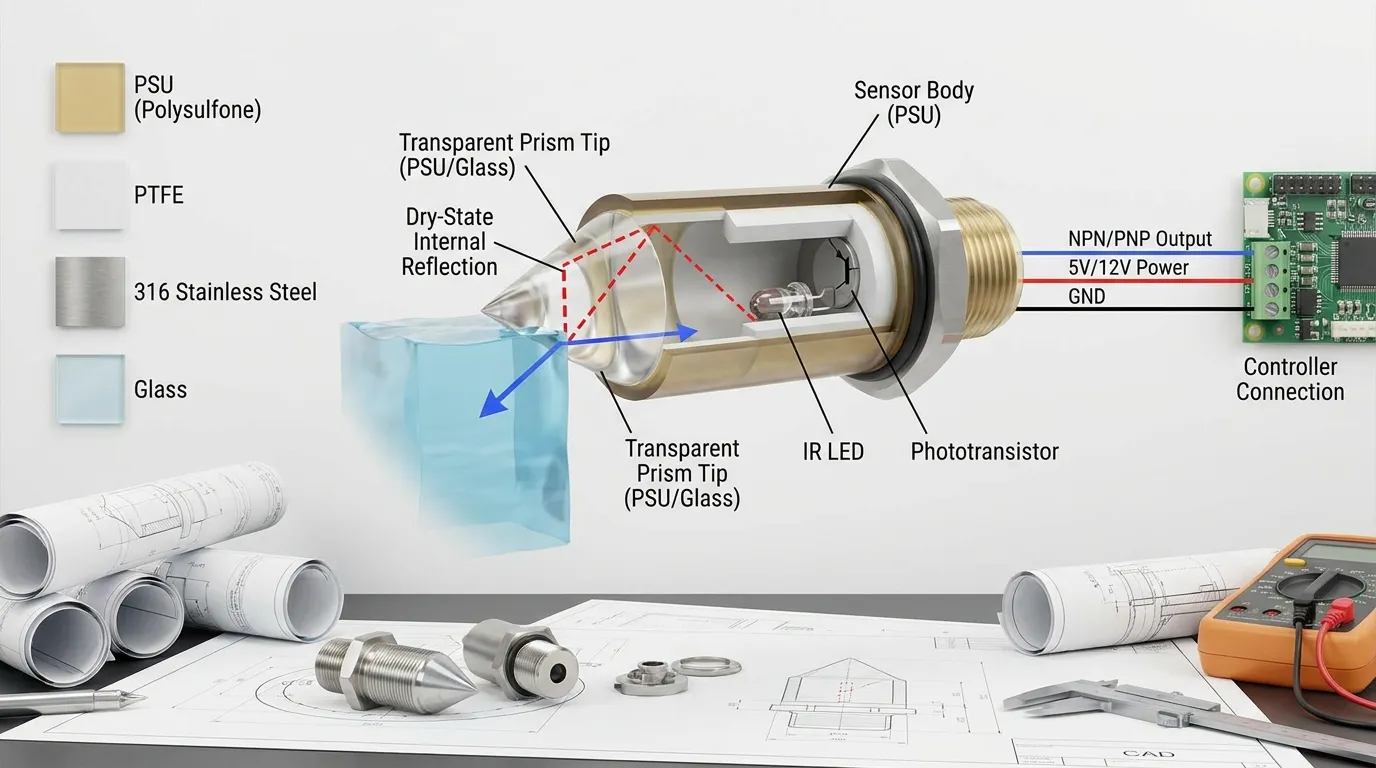

Ein optischer Sensor verwendet stattdessen photoelektrische Erkennung. Im Inneren des Sensors, eine Infrarot-LED sendet Licht auf eine transparente Prismenspitze. Ein Fototransistor empfängt das reflektierte Licht. Wenn das Prisma trocken ist, Licht reflektiert intern auf vorhersehbare Weise. Wenn Wasser die Prismaoberfläche berührt, Der optische Pfad ändert sich, weil sich der brechungsbedingte Zustand ändert. Die Elektronik wandelt diese Änderung in ein Schaltsignal um.

Für Haushaltsgerätehersteller, Dies bringt mehrere Designvorteile mit sich:

• Für die Detektion ist kein freiliegendes leitfähiges Elektrodenpaar erforderlich..
• Der Sensor kann dem Controller ein sauberes High/Low-Signal liefern.
• Der Messpunkt kann für kompakte Reservoirs sehr klein gemacht werden.
• Es kann die Präsenz von Wasser an einem festen Punkt ohne Schwimmarm erkennen.
• Es reduziert den Versagen von beweglichen Teilen im Vergleich zu Schwimmerschaltern.
• Es eignet sich besser für versiegelte oder halbversiegelte Gerätelayouts.

Das bedeutet nicht, dass der Sensor jegliche Verunreinigung ignoriert. Das Prismengesicht benötigt weiterhin eine realistische Designumgebung. Schwerflächige Beschichtung, Eingeschlossene Luftblasen, Undurchsichtiger Rückstand, oder ein schlechter Montagewinkel kann jeden Punktpegelsensor betreffen. Der Unterschied besteht darin, dass die optische Methode das häufige Problem der leitenden Sonde vermeidet, bei dem der elektrische Kontakt instabil wird, weil die Sondenoberfläche verhaart ist.

Kaffee, Espresso, und Verkaufsautomaten-Integrationspunkte

Der stärkste Konstruktionswert entsteht durch die Wahl der richtigen Messposition. Eine Kaffeemaschine benötigt möglicherweise einen Sensor, aber eine OEM-Getränkeplattform benötigt möglicherweise mehrere Punktsensoren mit unterschiedlichen Logikzuständen.

Wasserreservoir-Nachweis bei niedrigen Niveaus

Ein niedrigstufiger optischer Schalter kann in der Nähe der unteren sicheren Wasserleitung des Reservoirs installiert werden. Wenn der Wasserspiegel unter das Prisma sinkt, Der Regler kann die Pumpe stoppen, Zeigen Sie eine Nachfüllwarnung, oder den Betrieb der Heizung zu verhindern. Das ist nützlich für kompakte Espressomaschinen, Kaffeemaschinen auf der Arbeitsplatte, und Verkaufsautomaten, bei denen Trockenbetrieb Pumpen beschädigen oder die Zuverlässigkeit der Kunden verringern können.

Hochniveau- und Überlauferkennung

Ein hochstufiger optischer Sensor kann in der Nähe der oberen Fülllinie positioniert werden. Es unterstützt automatische Füllsysteme, Verkaufstanks, Wasserspender, oder Maschinen, die an ein Wassereinlassventil angeschlossen sind. Wenn der Sensor Wasser am oberen Punkt erkennt, Der Controller kann das Befüllen stoppen oder eine Überlaufschutzroutine auslösen.

Kesselangrenzender Schutz

In kesselbezogener Platzierung, Das Sensordesign muss sorgfältiger überprüft werden. OEMs sollten die Wassertemperatur überprüfen, Dampfexposition, Druckisolierung, Materialkompatibilität, und ob der Sensor direkt benetzt oder in einer nahegelegenen Kammer installiert ist. Für viele Geräte, Der Sensor ist besser im Reservoir oder im Hilfswasserkanal platziert als in einem Hochspannungskesselkörper.

Tropfschalen- und Abwassererkennung

Ein optischer Punktsensor kann auch in einem Tropfbehälter oder Abwasserbehälter verwendet werden. Hier verlagert sich der Designfokus von Trinkwasser auf Rückstandstoleranz, Zugang zur Reinigung, und Verhinderung von falschen Auslösern. Die Montageposition sollte direkten Spritzzonen möglichst vermeiden.

Innere Tankerkennung des Verkaufsautomaten

Für Verkaufsautomaten und Getränkeautomaten, Optische Sensoren können Nachfüllsteuerung unterstützen, Erkennung leerer Tanks, Hoch-Level-Cutoff, und Wartungsalarme. Wenn der Verkaufsautomat IoT- oder app-verbundene Funktionen hat, Der Sensorausgang kann die Hauptsteuerung speisen, und das System kann Statuswarnungen über die Geräteplattform weiterleiten. Wo relevant, Unser Team kann die Produktanforderungen von Tuya oder Smart Life auf Geräte-System-Ebene besprechen.

Integrationstabelle der Geräte

Gerätebereich	Sensorrolle	Vorgeschlagener Designfokus	Produktionsbedarf
Herausnehmbares Wasserreservoir	Niedrigwasserwarnung, Pumpenschutz	Kompakte Seiten- oder Untermontage, Saubere Prismabelichtung, Nutzernachfüllzyklus	5V- oder 12V-Logikausgang
Oberer Stauseepunkt	Hocher Grenzwert, overflow prevention	Stabile Positionierung der Füllleitung, Spritzkontrolle, Definierte Schaltlogik	Schließer/Öffner, NPN/PNP
Wasserweg der Espressomaschine	Tiefflug- oder Sicherheitsverriegelung	Materialkompatibilität, Dampf-/Hitze-Bewertung, Versiegelter Drahtausgang	Benutzerdefinierte Logik bestätigt durch RFQ
Kesselangrenzende Kammer	Unterstützung zur Verhinderung von Trockenläufen	Vermeiden Sie direkten Überstress; Temperatur bestätigen, Montage, und Befeuchtungsbedingungen	Controller-abgestimmter Ausgang
Verkaufstank	Leer/voller Status, Nachfüllsteuerung	Lange Kabelführung, Steckverbinderverriegelung, Zugang zum Dienst	NPN/PNP oder benutzerdefiniertes Signal
Tropfschale / Abfallentank	Full-Tray-Alarm	Rückstandstoleranz, Zugang zur Reinigung, Anti-Spritzer-Platzierung	Digitaler Schalterausgang

Kompakter Formfaktor und Montageoptionen

Kaffeemaschinen haben oft nur begrenzten Platz hinter der Reservoirwand, Unter dem Tank, oder in der Nähe des Gerätrahmens. Ein sperriger Schwimmerschalter kann mit geformten Kunststoffteilen stören, Tankentfernung, oder Service Access. Ein kompaktes optisches Design erlaubt es, den Messpunkt auf einer festen Ebene mit einer kleinen Prismenspitze zu platzieren.

Für enge Layouts, unsere Mikrooptischer Sensor Optionen sind geeignete Ausgangspunkte für eine Diskussion. Das endgültige Design kann eine Gewindemontage verwenden, Ein versiegelter Körper, Eine Seitenwandinstallation, oder eine individuelle Halterung, je nach Gerätestruktur,.

Zu den zu bestätigenden Feststellungsentscheidungen gehören:

• Seitenwand, Unteres, oder schräg angelegte Anlage
• Tankwanddicke und verfügbare Abdichtungsfläche
• Gewinde- oder Nicht-Gewindemontageanforderung
• O-Ring, Dichtung, oder Konzept der geschweißten/versiegelten Integration
• Seilaustrittsrichtung und Dehnungsentlastung
• Steckverbindertyp und Kabelbaumlänge
• Ob der Tank fest oder abnehmbar ist
• Ob Nutzer im Sensorbereich reinigen können

Für OEM-Projekte, Der Sensor sollte nicht nur nach äußerer Größe ausgewählt werden. Die eigentliche Designfrage ist, ob die Prismaspitze am erforderlichen Schaltpunkt während des gesamten Nutzungszyklus des Geräts korrekt dem Wasser ausgesetzt bleibt.

Materialien für Wasser, Dampf, Maßstab, und Reinigungsbedingungen

Die Materialwahl hängt davon ab, wo der Sensor Wasser berührt und was der Gerätehersteller während der Reinigung und Betrieb erwartet. Gängige Optionen sind konstruierter Kunststoff, Netzteil, PTFE, 316 Edelstahl, und Glasstrukturen. Jede hat ein anderes Kostenverhältnis, Chemische Beständigkeit, Temperaturverhalten, und mechanische Festigkeit.

Für Kaffee- und Verkaufsanwendungen, Käufer sollten das überprüfen:

• Ob der benetzte Teil mit Trinkwasser in Kontakt kommt
• Ob der Sensor heißes Wasser sieht, Dampf, oder nur Reservoirwasser bei Raumtemperatur
• Ob Entkalkungsflüssigkeit oder Reinigungsmittel das Prisma berühren
• Ob das Material des Tanks transparent ist, durchsichtig, oder undurchsichtig
• Ob eine Mineralablagerung von den Hartwassermärkten zu erwarten ist.
• Ob der Messpunkt für regelmäßige Reinigungen zugänglich ist

Kein Material sollte nur aus dem Katalogfoto ausgewählt werden. Der sicherste Weg ist, die Gerätezeichnung vorzulegen, Standort des Wasserwegs, Reinigungsmethode, und erwarteter Betriebszustand, damit die Fabrik eine geeignete Struktur aus benetztem Material empfehlen kann.

Elektrische Ausgabe: 5V, 12V, NPN, PNP, und 4–20 mA

Steuerungstafeln für Kaffeemaschinen bevorzugen oft einen einfachen digitalen Status: vorhandenes oder fehlendes Wasser. Aus diesem Grund, viele Geräteprojekte verwenden 5V- oder 12V-Logikausgang. Der Controller liest das Signal ab und entscheidet, ob die Pumpe gestoppt wird, Einen Alarm anzeigen, Öffne ein Ventil, oder erlauben Erwärmung.

Verfügbare elektrische Diskussionen können umfassen:

• 5V-Logik-Ausgang für Niederspannungs-Geräteplatinen
• 12V-Logikausgang für Verkaufsautomaten oder interne Steuerungssysteme
• NPN- oder PNP-Ausgang, abhängig vom Design des Controller-Eingangs
• Normalerweise offene oder normalerweise geschlossene Logik für eine fehlersichere Präferenz
• Kabel- und Steckeranpassung für Geräte-Kabelbäume
• 4–20 mA Ausgang, wenn ein System eine Stromschleifenpegel-Signalisierung statt eines einfachen Weichschalters benötigt

Für die meisten Kaffeemaschinen Niedrig-/Hochwasser-Erkennung, Ein optischer Schalter auf Punktebene reicht aus. Für Anwendungen, die Niveau-Trends oder entfernte industrielle Überwachung erfordern, Der Ausgabetyp sollte in der RFQ-Phase überprüft werden.

OEM-Anpassung und Design-In-Unterstützung

Als Hersteller und Exporteur in Shenzhen mit internem R&D, HojellyTek unterstützt OEM/ODM-Projekte, bei denen Standard-Katalogsensoren nicht zum Gerätedesign passen. Unser OEM optischer Pegelschalter Der Service kann Wohnraumänderungen unterstützen, Kabelbaugruppen, Steckverbinder-Matching, Logo- oder Verpackungsanforderungen, und projektspezifische elektrische Logik.

OEM-Design-in kann auch umfassen:

• Prismenform und Sensorpunkt-Review
• Materialauswahl des Sensorkörpers
• Anpassung von Gewinde- und Montagestrukturen
• Drahtlängen- und Anschlüsseanpassung
• Einstellung der Ausgangslogik
• Probenvorbereitung für die Geräteprüfung
• Produktions-QC-Plan nach Probengenehmigung

Wir exportieren Sensorprodukte für Kunden in den USA, WIR, Indien, und andere Märkte, mit technischer Kommunikation mit Schwerpunkt auf Zeichnungen, Proben, und praktische Geräteintegration.

5-Schritt-OEM-Prozess

1. Untersuchung
   Senden Sie den Gerätetyp, Sensorstandort, Wasserzustand, Zielfunktion, Spannung, Ausgabetyp, und zeichnen, falls verfügbar.
2. Spezifikations- und Anpassungsbewertung
   Unser Team überprüft das Material, Wohnen, Kabel, Steckverbinder, Montage, und logische Ausgangsanforderungen.
3. Beispielbestätigung
   Die Proben werden für das Reservoir vorbereitet, Kessel-angrenzend, Tropfschale, oder Verkaufstank-Tests.
4. Produktion und Qualitätskontrolle
   Nach der Probengenehmigung, Die Produktion folgt der bestätigten Spezifikation, Verdrahtung, und Inspektionsanforderungen.
5. Versand und Unterstützung
   Wir bereiten Exportversand- und Support-Follow-up-Fragen für die Installation vor, Verdrahtung, und Wiederholungsaufträge.

Design-In-Checkliste vor der Bestellung

Bevor Sie ein Angebot anfordern, Bereite diese Details vor:

• Gerätetyp: Kaffeemaschine, Espressomaschine, Verkaufsautomat, Wasserspender, oder Getränkesystem
• Sensorfunktion: Niedrigwasser, Hochwasser, Überlauf, Trockenlaufschutz, Tropfschale voll, oder Panzerpräsenz
• Installationspunkt: Stauseewand, Bodentank, Kesselangrenzende Bereiche, Verkaufstank, oder Abfallbehälter
• Wasserzustand: Saubere Wasser, Warmwasser, Dampfexposition, Skalierungsrisiko, Reinigungsflüssigkeit
• Versorgungsspannung: 5V, 12V, oder eine andere Controller-Anforderung zur Bestätigung
• Ausgangstyp: NPN, PNP, NEIN, NC, 4–20 mA, oder benutzerdefinierte Logik
• Materialbedarf: Netzteil, PTFE, 316 Edelstahl, Glas, oder eine andere Präferenz für benetzte Materialien
• Montage: Faden, Dichtung, O-Ring, Turnier, Geformte Tankoberfläche, oder Sonderunterkünfte
• Kabel und Stecker: Länge, Terminal, Abdichtung, Dehnungsentlastung, und Führungsrichtung
• Fail-safe-Logik: Was der Controller tun sollte, wenn kein Wasser vorhanden ist, Gegenwart, oder die Sensorverkabelung versagt
• Probenmenge und Testplan für die Gerätevalidierung

Optische vs. leitende vs. Schwimmerdetektion

Option	Stärke	Einschränkung bei Kaffee-/Verkaufsautomaten	Bester Einsatz
Optischer Punktsensor	Kompakt, Kein beweglicher Schwimmer, kein freiliegendes leitfähiges Sondenpaar, Stabiles digitales Wasserpräsenzsignal	Die Prismenfläche muss positioniert und für die optische Erkennung geeignet gehalten werden	OEM Niedrig-/Hochwasser-Erkennung
Leitende Sonde	Einfach und kostengünstig	Kann sich mit Schuppen aufziehen, benötigt flüssige Leitfähigkeit, kann von Mineralfilmen betroffen sein	Grundlegende Wasserkontakterkennung
Mechanischer Schwimmerschalter	Leicht verständlich, Direkte Punktvermittlung	Beweglicher Teil, Größerer Raum, mögliches Kleben oder mechanischer Verschleiß	Größere Tanks mit ausreichend Abstand
Druckbasierte Messung	Kann die Level-Schätzung unterstützen	Mehr Systemdesignkomplexität	Größere Tanks oder Nichtpunktmessung
4–20 mA Ausgang	Gut für die Systemübertragung von Signalen auf Systemebene	In der Regel mehr als nötig für die grundlegende Punkterkennung von Kaffeereservoirs	Industrielle oder verbundene Systeme

Warum mit HojellyTek zusammenarbeiten

HojellyTek kombiniert Erfahrung in photoelektrischer optischer Sensortechnik mit OEM-Fertigungsunterstützung für Anwendungen auf Flüssigkeitsniveaus. Für Haushaltsgerätehersteller, Das bedeutet, dass Sie das eigentliche Installationsproblem besprechen können, anstatt nur eine Teilenummer aus einer Liste zu wählen.

Wichtige Vertrauenssignale umfassen:

• Hersteller und Exporteur mit Sitz in Shenzhen
• In-house R&D für photoelektrische Flüssigkeitspegelmessung
• OEM/ODM-Anpassung für Haushaltsgeräte- und Gerätemarken
• Unterstützung für kompaktes optisches Pegelschalterdesign
• Verdrahtung, Steckverbinder, Ausgabe, und zunehmende Diskussionen
• Exporterfahrung mit den USA, WIR, Indien, und andere Märkte
• Zitate und Beispielkommunikation per WhatsApp oder E-Mail

FAQ

Kann ein optischer Wasserstandssensor für Kaffeemaschinenprojekte leitfähige Sonden ersetzen?

Ja. Ein optischer Wasserstandssensor für Kaffeemaschinendesigns kann leitfähige Sonden ersetzen, wenn das Gerät eine kompakte Wasseranwesenheitserkennung benötigt, ohne auf die Flüssigkeitsleitfähigkeit zurückzugreifen. Sie ist besonders nützlich, wenn Mineralansammlungen oder Sondenausschläge die Zuverlässigkeit der leitenden Sonden verringern könnten.

Kann derselbe Sensor sowohl niedrigen als auch hohen Wasserstand erkennen??

Ein Einpunktsensor erkennt einen festen Pegel. Sowohl für Schutz von niedrigen Pumpen als auch für hohe Überlaufregelung, OEMs installieren in der Regel zwei Messpunkte oder entwerfen eine individuelle Baugruppe mit mehreren Detektionspositionen.

Ist ein optischer Sensor geeignet für die Platzierung von Warmwasser oder Kesseln.?

Es hängt vom genauen Standort ab. Die Nutzung des Stausees ist in der Regel einfacher. Eine Kesselangrenzung oder Warmwasserplatzierung erfordert eine Materialüberprüfung, Temperaturexposition, Dampf, Versiegelung, Druckisolierung, und Reinigungsbedingungen vor der Probenbestätigung.

Welche Spannung sollten wir wählen: 5V oder 12V?

Wählen Sie die Spannung, die zur Steuerplatine Ihres Geräts passt. Viele Kaffeemaschinenprojekte behandeln 5V-Logikausgang, während Verkaufs- oder interne Steuerungssysteme 12V verwenden können. Die endgültige Versorgungs- und Ausgangslogik sollte während der RFQ-Überprüfung bestätigt werden.

Verursachen Schuppen oder Blasen falsche Auslösungen.?

Schwerflächige Beschichtung, Gefangene Blasen, Direktes Spritzen, oder Rückstände können den Nachweis beeinflussen. Korrekte Prismenplatzierung, Materialwahl, Zugang zur Reinigung, und der Installationswinkel helfen, falsche Signale bei der realen Gerätenutzung zu reduzieren.

Kann HojellyTek das Kabel anpassen?, Steckverbinder, Faden, oder Wohnraum?

Ja. Für OEM/ODM-Projekte, HojellyTek kann die Kabellänge überprüfen, Steckverbindertyp, Gewinde oder Montagestruktur, Wohnmaterial, Ausgangslogik, und Probenanforderungen basierend auf Ihrer Gerätezeichnung.

Fordern Sie ein Angebot für das Design eines Kaffeemaschinen-Sensors an

Schick deine Kaffeemaschine, Espressomaschine, oder die Wasserstandsanforderung des Verkaufsautomaten an HojellyTek per WhatsApp oder E-Mail. Teilen Sie die Position des Sensors, Spannung, Ausgabetyp, Materialpräferenz, Montagezeichnung, und erwarteter Wasserzustand, und unser Team wird ein geeignetes Design für den optischen Pegelsensor für die Probenprüfung empfehlen.
