Durchwand (Berührungslos) Optische Wasserstandsmessung

Die Messung des Wasserstands durch die Wand mit einem optischen Sensor ist attraktiv, da so das Bohren des Tanks vermieden werden kann, Befeuchtete Teile hinzufügen, Oder einen weiteren Leckpunkt zu erzeugen. Für klare Röhren, Durchscheinende Kunststoffreservoirs, Glas-Sichtfenster, und einige saubere Behälterwände, ein externer optischer oder IR-Sensor kann eine Flüssigkeitsgrenze von außen erkennen.

Die Begrenzung ist ebenso wichtig: Diese Methode tut das nicht Arbeite jeden Tank durch.. Undurchsichtiger Kunststoff, Metall, Bemalte Oberflächen, Dicke Mauern, gebogene, schmutzige Wände, Schaum, Kondensation, und starkes Umgebungslicht kann die optische Erkennung durch die Wand unzuverlässig machen. In vielen industriellen Bereichen, OEM, oder sicherheitskritische Systeme, Ein optischer Schalter im Tank ist weiterhin die zuverlässigere Wahl.

Warum Ingenieure eine Durchwand-Wasserstandserkennung wünschen

Ein kontaktfreier externer Wasserstandssensor ist nützlich, wenn der Tank nicht geöffnet werden kann oder wenn die Flüssigkeit den Sensor nicht berühren sollte. Das ist bei kleinen Geräten üblich, Medizinische oder Laborbehälter, Getränkeausrüstung, Batteriewasserreservoirs, Kühltanks, Chemische Dosierungssysteme, und Prototyp-Gehäuse.

Der Appell ist einfach:

• Kein Loch in der Beckenwand
• Kein direkter Kontakt mit Wasser oder chemischer Flüssigkeit
• Einfachere Nachrüstung an bestehenden Containern
• Geringeres Kontaminationsrisiko
• Schnellere Montage für einige OEM-Designs
• Der Sensor kann ersetzt werden, ohne den Tank zu entleeren

Jedoch, "Kontaktlos" bedeutet nicht, dass "überall funktioniert". Optische Sensorik hängt vom Lichtverhalten ab. Wenn die Wand blockiert, Streuungen, absorbiert, reflektiert, oder den IR-Strahl zu stark verzerrt, Der Sensor kann hinter der Wand nicht klar zwischen Trockenbau und Flüssigkeit unterscheiden.

Deshalb sollte die durchwandige optische Pegeldetektion immer als machbarkeitsbasiertes Design betrachtet werden, kein universeller Ersatz für ein Optischer Pegelsensor direkt in den Tank eingebaut.

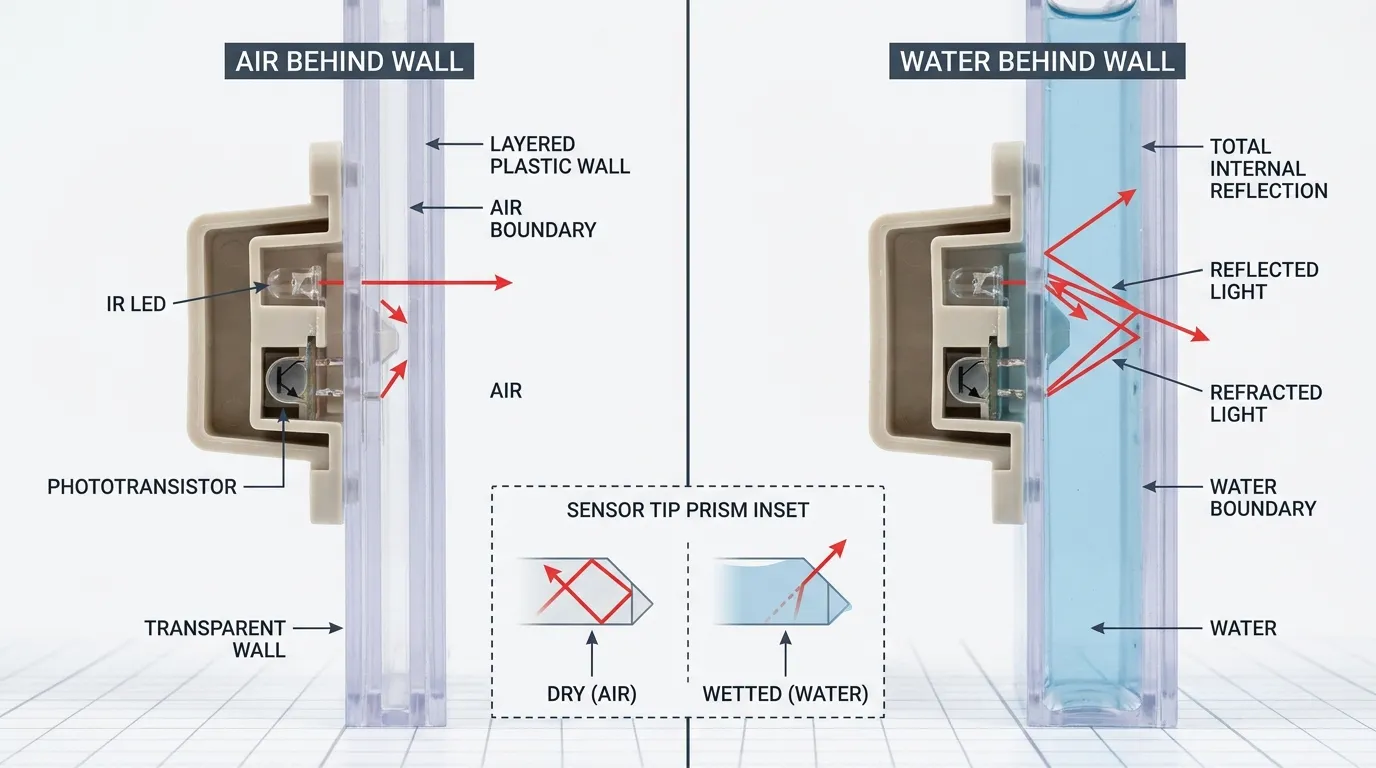

Wie extern optisch / IR-Wasserstandsmessfunktion

Die meisten optischen Flüssigkeitspegelsensoren verwenden eine Infrarot-LED und einen Fototransistor- oder Photodiodenempfänger. In einem Standard-Optikschalter im Tank, Der Sensor hat eine Prismenspitze. Wenn das Prisma trocken ist, Infrarotlicht reflektiert intern zurück zum Empfänger. Wenn Flüssigkeit das Prisma bedeckt, der Brechungsindex ändert sich und weniger Lichtrückstände. Die Elektronik wandelt diese optische Änderung in ein ON/OFF-Signal um.

Die externe Durchwand-Sensorik verwendet eine verwandte Idee, aber der optische Pfad ist schwerer zu kontrollieren. Anstatt dass die Sensorspitze die Flüssigkeit berührt., das IR-Licht muss durch die Behälterwand hindurchgehen oder von ihr reflektiert werden, dann wechseln, wenn hinter dieser Wand Wasser vorhanden ist.

Je nach Sensordesign, Die Methode kann verwenden:

• Reflexionsänderung: Der Empfänger erkennt ein anderes reflektiertes Signal, wenn sich Flüssigkeit hinter der Wand befindet.
• Getriebewechsel: Licht durchquert ein Rohr oder eine Wand, und der Empfänger liest den Unterschied zwischen Luft und Flüssigkeit ab.
• Brechungsänderung: Die Flüssigkeit verändert den optischen Weg so weit, dass ein nachweisbarer Zustandsunterschied entsteht..
• Schwellenwertvergleich: Die Schaltung vergleicht Trockenbau- und Nass-hinter-Wand-Signalpegel und schaltet den Ausgangspunkt, wenn der Unterschied stabil ist.

Deshalb ist externe optische Sensorik empfindlicher gegenüber Wandmaterial, Wanddicke, Farbe, Krümmung, Oberflächenoberfläche, flüssige Klarheit, und die Installationsausrichtung im Vergleich zu einem internen optischen Schalter.

Die größte Einschränkung: Die Wand muss ein nützliches optisches Signal ermöglichen

Ein durchwandiger optischer Sensor benötigt eine Wand, die genügend nutzbares Infrarot- oder sichtbares Licht zum Empfänger lässt. Die besten Kandidaten sind in der Regel transparente oder durchscheinende Materialien mit gleichmäßiger Dicke und sauberen Oberflächen.

Klares Glas, Klares Acryl, transparentes Polycarbonat, und einige natürliche oder milchige, durchscheinende Kunststoffe können nach Tests funktionieren. Dünnes klares Rohr ist oft einfacher als ein flacher Tank, da der Sensor um einen bekannten Durchmesser gespannt und einen kleineren optischen Weg ablesen kann.

Aber ein schwarzer Plastiktank, Edelstahltank, Lackiertes Metallgehäuse, Dicke, undurchsichtige Wand, oder stark gefärbte Behälter blockieren oder verzerren normalerweise das Signal. In diesen Fällen, Ein externer optischer Sensor erzeugt möglicherweise keinen stabilen Unterschied zwischen Trocken und Nass.

Das ist die Schlüsselregel: Optische Wasserstandsmessung durch die Wand ist nur dann praktikabel, wenn Wand und Umgebung eine optische Detektion unterstützen. Es sollte bei jedem undurchsichtigen Aquarium nicht blind angegeben werden.

Durchwand Machbarkeitstabelle

Containerwand / Zustand	Machbarkeit für externe optische Messung	Hauptgrund	Bessere Option, wenn unzuverlässig
Klare Glaswand	Guter Kandidat	Ermöglicht es vorhersehbarem optischem Signal, dass es passiert oder reflektiert wird	Prüfe die Dicke, Krümmung, Kondensation
Klares Acryl- oder PC-Kunststoff	Guter Kandidat	Unterstützt normalerweise IR/sichtbare Übertragung	Wanddicke und Farbe bestätigen
Transparentes kleines Rohr	Guter Kandidat	Stabile Geometrie und kurzer optischer Weg	Klemmen-externer optischer Sensor oder Röhrensensor
Milchiger, durchscheinender Kunststoff	Möglich	Etwas Licht kann durchdringen, aber Streuung kann den Kontrast verringern	Test mit echter Flüssigkeit und Wandprobe
Farbige, transparente Kunststoffe	Möglich, aber riskant	Farbstoff kann IR absorbieren oder die Signalschwelle verändern	Aktueller Materialtest, Kein einziges Muster anderer Farbe
Dicke Kunststoffwand	Unsicher	Signalverlust und innere Streuung	Verwenden Sie ein stärkeres optisches Design oder einen Schalter im Tank
Gebogen, geformtes Reservoir	Unsicher	Die Krümmung kann das Licht unvorhersehbar biegen oder neu fokussieren	Verwenden Sie feste Klammern und Real-Unit-Tests
Kondensation an der Wand	Riskant	Tröpfchen können Flüssigkeit nachahmen oder Licht streuen	Abschirmung hinzufügen, Reinigungsplan, oder interner Sensor
Schmutzig, Skaliert, oder ölige Wand	Riskant	Filmwechsel, Reflexion und Übertragung	Verwenden Sie Direktkontaktsensor oder Wartungszugang
Schaumige oder sprudelnde Flüssigkeit	Riskant	Luftblasen und Schaum können instabile Messwerte verursachen	Filterung hinzufügen, Verzögerungslogik, oder im Tank integrierten optischen Schalter
Schwarzer oder undurchsichtiger Kunststoff	Meistens nicht geeignet	Blockiert nützliches optisches Signal	In-Tank optischer Schalter, kapazitiv, Ultraschall, oder schwimmen
Bemalte Panzerwand	Meistens nicht geeignet	Farbblöcke oder Änderungen des optischen Weges	Im Tank eingebauter Schalter oder oben montierter Sensor
Metallpanzerwand	Nicht geeignet	Metall blockiert die optische Übertragung	In-Tank optischer Schalter, Sichtglas, Ultraschall, Radar, oder schwimmen
Sonneneinstrahlung im Freien	Riskant	Umgebungs-IR kann den Empfänger stören	Verwendung optischer Abschirmung, Modulation, oder eine andere Sensormethode

Wandstärke, Farbe, und Form ist wichtiger, als viele Käufer erwarten

Wenn Käufer fragen, ob ein optischer Sensor Wasser durch eine Wand erkennen kann, sie konzentrieren sich oft nur auf das Material: "Es ist aus Plastik, Wird es funktionieren?"Die bessere Frage ist: Welches Plastik, Welche Farbe, Welche Dicke, Welche Oberflächenoberfläche, und in welchem flüssigen Zustand?

Eine dünne, durchsichtige Kunststoffwand kann einen starken Unterschied zwischen Luft und Wasser erzeugen. Eine dickere Version desselben Kunststoffs kann das Signal so weit reduzieren, dass der Schalter instabil wird. Eine leicht getönte Wand funktioniert zwar im sichtbaren Licht, absorbiert aber Infrarot. Ein geformter Radius kann den Strahl vom Empfänger wegreflektieren. Eine Rippe, Naht, Etikett, Klebeleitung, Oder die innere Abschirmung kann falsche Messwerte erzeugen.

Für OEM-Projekte, Die beste Praxis ist, den Sensor mit dem tatsächlichen Tankmaterial zu testen, Endgültige Wanddicke, echte Flüssigkeit, reale Montageposition, und erwartetes Betriebsumfeld. Nur an einem sauberen Laborbecher zu testen, kann irreführendes Vertrauen schaffen.

Saubere Bedingungen sind Teil der Spezifikation

Die optische Erkennung durch die Wand funktioniert am besten, wenn die Wand optisch konsistent bleibt. Alles, was die Wandoberfläche verändert, kann die Messung verändern.

Häufige Fehlerarten sind unter anderem:

• Kondensation an der Außenseite eines Kalttanks
• Wassertropfen, die die Wand hinunterlaufen
• Kalkablagerungen oder Mineralablagerungen im Behälter
• Ölfilm oder chemische Rückstände
• Kratzer von der Reinigung
• Blasen, die an der Innenwand kleben
• Schaum auf der Detektionshöhe
• Direktes Sonnenlicht oder reflektierende Maschinenbeleuchtung
• Bewegung der Sensorhalterung nach Vibration
• Wandverformung, wenn der Tank gefüllt oder unter Druck gesetzt wird.

Das sind keine Kleinigkeiten. Für einen Kaffeemaschinen-Reservoir, Seitenwand des Aquariums, Kühlmittelflasche, oder chemischen Behälter, Der Oberflächenzustand kann entscheiden, ob die externe optische Methode stabil genug für die Produktion ist.

Für Niederspannungsdetektionsmodule, siehe HojellyTeks IR-Wassersensor Seite für verwandte Infrarotsensorkonzepte.

Externer optischer Sensor vs. In-Tank optischer Schalter

Ein externer optischer Sensor ist am besten, wenn das Vermeiden von Panzerpenetration oberste Priorität hat und die Wand optisch geeignet ist. Ein optischer Schalter im Tank ist am besten, wenn die Messung kontrollierter und wiederholbarer sein muss.

Designentscheidung	Externe durchwandige optische Messung	In-Tank optischer Pegelschalter
Panzerdurchschlag	Nicht erforderlich	Erforderlich
Befeuchtete Teile	Keine vom Sensor	Sensorspitze berührt Flüssigkeit
Bester Wandtyp	Klar oder durchsichtig	Wandmaterial weniger wichtig
Kompatibilität mit undurchsichtigen Tanks	Meistens schlecht	Gut, wenn der Sensor im Tank montiert werden kann
Empfindlichkeit gegenüber Kondensation	Höher	Senken
Empfindlichkeit gegenüber Wandfarbe/-dicke	Hoch	Niedrig
Wiederholbarkeit der Installation	Erfordert eine sorgfältige Ausrichtung	Wiederholbarer nach der Montage
Wartung	Sensor außen austauschbar	Möglicherweise benötigt man Zugang zum Aquarium
Bester Einsatz	Saubere, durchsichtige Wand, Nachrüstung, Prototyp, Kleiner Stausee	OEM-Ausrüstung, Alarme, Pumpenschutz, Industriepanzer

Die Version im Tank hat einen klareren optischen Weg, da die Prismaspitze direkt Luft oder Flüssigkeit berührt. Deshalb ist es oft zuverlässiger für den Schutz vor Pumpentrockenläufen, overflow prevention, Niedrig-Level-Alarme, sowie Ausrüstungsstellwerke.

Wie optische Schalter im Tank anders funktionieren

Ein typischer optischer Flüssigkeitsstandschalter im Tank platziert die Prismaspitze in den Tank. Das Sensorgehäuse kann aus einem Netzteil bestehen, PTFE, 316 Edelstahl, Glas, oder andere Materialien, abhängig von der Flüssigkeit, Temperatur, Reinigungsprozess, und mechanische Anforderungen.

Im trockenen Zustand, Das Prisma reflektiert Infrarotlicht zurück zum Empfänger. Wenn die Flüssigkeit das Prisma erreicht, Der Lichtweg ändert sich und die Elektronik schaltet den Zustand um. Dies erzeugt ein sauberes Punktpegelsignal wie Hochpegel, Niedrige Ebene, leer, voll, oder ohne Flüssigkeit.

Gängige Konfigurationsoptionen sind:

• NPN- oder PNP-Transistorausgang für SPS- oder Controller-Eingang
• Digitaler ON/OFF-Ausgang für kleine Geräte und Steuerplatinen
• 4–20 mA Ausgang für kontinuierliche oder sendeähnliche Systeme, wo anwendbar
• Gewindebefestigungen wie kleine Gewindegewinde, 1/4 NPT-ähnliche Montage, oder individuelle OEM-Gewinde
• Flansch- oder Halterbefestigung für spezielle Panzer
• Kabel, Steckverbinder, oder PCB-montierte Versionen
• Normalerweise offene oder normalerweise geschlossene Logik, abhängig vom Steuerungsdesign,

Materialauswahl ist wichtig. Das Netzteil wird häufig für kompakte Kunststoff-Sensorgehäuse verwendet.. PTFE wird für chemische Beständigkeit bevorzugt. 316 Edelstahl wird dort verwendet, wo mechanische Festigkeit oder industrielle Kompatibilität erforderlich sind. Glas kann für bestimmte chemische oder hochtemperaturempfindliche Umgebungen nützlich sein. Die endgültige Wahl sollte mit der Flüssigkeit übereinstimmen, Reinigungsmethode, Druckbedingungen, und Installationsstruktur.

Wann die optische Sensorik durch die Wand sinnvoll ist

Eine externe optische/IR-Wasserstandserkennung lohnt sich, wenn die Anwendung die meisten dieser Bedingungen aufweist:

• Die Wand ist klar oder durchscheinend.
• Der Detektionspunkt ist flach oder hat eine wiederholbare Form.
• Die Flüssigkeit ist einigermaßen klar und stabil.
• Die Containerwand bleibt sauber.
• Die Installation ist drinnen oder vor starkem IR-Umfeld geschützt.
• Das System kann Kalibrierung oder Schwellenwert tolerieren.
• Die Sensorhalterung kann die Ausrichtung über die Zeit halten.
• Die Anwendung ist eine Pegelanzeige oder eine nicht-kritische Steuerung, kein gefährliches Abschaltsystem.

Beispiele können kleine Gerätewassertanks sein, Transparente chemische Flaschen, Klare Abflussbehälter, Laborreservoirs, Luftbefeuchtertanks, Erkennung von Aquarium-Seitenwänden, und Prototypen von Wasserwaageprojekten. Für DIY-Testkonzepte, HojellyTeks DIY-optischer Sensor Artikel ist ein nützlicher Ausgangspunkt.

Wann ein optischer Schalter im Tank zuverlässiger ist

Wählen Sie einen optischen Schalter im Tank anstelle einer externen Durchwandsensor, wenn:

• Das Becken ist undurchsichtig, Schwarz, Gemalt, oder Metall.
• Die Wand ist zu dick oder optisch inkonsistent.
• Die Flüssigkeit hinterlässt Rückstände, Maßstab, Öl, Schaum, oder Blasen.
• Das Becken ist Sonnenlicht oder Waschbedingungen ausgesetzt.
• Das Signal steuert eine Pumpe, Heizgerät, Ventil, oder Sicherheitsalarm.
• Das Produkt muss sich während der Massenproduktion einheitlich verhalten.
• Der OEM kann kein identisches Tankmaterial von Charge zu Charge garantieren.
• Der Sensor muss nach monatelanger Nutzung funktionieren, Nicht nur bei sauberen Tests.

Für Projekte zur Wasserspiegel- oder Fernüberwachung im Freien, Die Wahl des Sensors kann auch von der Leistung abhängen, Kommunikation, Gehege, und Installationsumgebung. HojellyTeks Überwachung des Grundwassers Die Ressource behandelt verwandte Sensorüberlegungen für Feldanwendungen.

Was Käufer vor der Bestellung überprüfen sollten

Bevor Sie sich für einen externen oder internen optischen Pegelsensor entscheiden, Bereiten Sie folgende Informationen für den Lieferanten vor:

• Panzerwandmaterial: Glas, Acryl, PC, PP, ODER, PVC, Metall, oder andere
• Wandfarbe und Transparenz
• Wanddicke am Detektionspunkt
• Flache oder gekrümmte Oberflächenform
• Flüssiger Typ: Wasser, Kühlmittel, Öl, Chemikalie, Getränk, Abwasser
• Ob die Flüssigkeit klar ist, Farbige, schaumig, Sekt., oder Skalierung
• Erwartete Kondensation, Staub, Ölnebel, oder Reinigungsmittel
• Innen- oder Außeninstallation
• Erforderliche Ausgabe: NPN, PNP, Digitale Logik, Relaismodul, oder analoges Signal
• Versorgungsspannung und Controller-Eingangstyp
• Erforderliche Montage: Äußere Halterung, Gewindehalterung, Flansch, Panelhalterung, oder Sonderunterkünfte
• Kabellänge, Steckverbinder, und Verkabelungsanforderungen
• Fail-safe-Logik: Alarm, wenn sie nass ist, Alarm im trockenen Zustand, Normalerweise offen, oder normalerweise geschlossen
• Probenmenge für die Prüfung vor der Produktion

Für Durchwanderkennung, Das Versenden echter Tankproben oder Wandmaterialien ist besonders nützlich. Ein Lieferant kann ehrlich gesagt keine externe optische Sensorik an einer unbekannten Wand garantieren, ohne es zu testen.

HojellyTeks Rolle bei Projekten zur optischen Pegelmessung

HojellyTek ist ein Hersteller und Exporteur aus Shenzhen, der sich auf photoelektrische optische Sensorlösungen und Lösungen für Flüssigkeitspegelsensoren spezialisiert hat.. Unser Team unterstützt OEM/ODM-Projekte für kompakte optische Schalter, Infrarotwasser-Detektionsmodule, Individuell angepasste Gehäuse, Kabelbaugruppen, und anwendungsspezifische Montagedesigns.

Für äußere Durchwandmessung, Wir helfen Käufern, die Machbarkeit zu bewerten, anstatt universelle Leistung zu versprechen. Für Anwendungen, bei denen die Wand nicht geeignet ist, Wir können einen optischen Schalter im Tank empfehlen, Materialaufrüstung, Montageverstellung, oder alternative Messstruktur.

Unsere Projekte beinhalten häufig Käufer in den USA, WIR, Indien, und andere Exportmärkte. Die Integration von Tuya/Smart Life kann diskutiert werden, wenn das Projekt eine intelligente Wasserstandüberwachung erfordert., App-Benachrichtigungen, oder Entwicklung von verbundenen Geräten.

FAQ

Kann ich Wasserstand durch die Wand mit einem optischen Sensor an einem beliebigen Kunststofftank messen??

Nein. Das hängt vom Kunststofftyp ab, Farbe, Dicke, Oberflächenoberfläche, und Sauberkeit. Klarer oder durchscheinender Kunststoff kann möglich sein. Undurchsichtig, Schwarz, Dick, Gemalt, oder schmutziger Kunststoff liefert normalerweise kein zuverlässiges optisches Signal.

Kann ein IR-Sensor Wasser durch Glas erkennen??

Es kann durch Sauberkeit möglich sein, Klares Glas, Vor allem, wenn die Wand nicht zu dick ist und der Sensor korrekt ausgerichtet ist. Kondensation, Krümmung, Tönung, Schmutz, und Umgebungslicht kann das Ergebnis weiterhin beeinflussen, daher sind echte Glastests erforderlich..

Warum fällt ein undurchsichtiger Tank normalerweise mit externer optischer Sensorik aus??

Externe optische Sensorik benötigt eine nutzbare Lichtdurchlässigkeit oder -reflexion. Undurchsichtige Wände blockieren oder streuen das IR-Signal, daher kann der Sensor den Unterschied zwischen Luft und Wasser hinter der Wand nicht klar erkennen.

Ist ein durchwandiger optischer Sensor besser als ein kapazittiver Sensor?

Nicht immer. Optische Sensorik kann gut für klare Wände und saubere Flüssigkeiten geeignet sein. Kapazitive Erkennung funktioniert möglicherweise besser durch einige nicht-metallische, undurchsichtige Wände, Aber es hängt auch von der Wanddicke ab, Eigenschaften flüssiger Dielektriker, und Interferenz. Die beste Wahl hängt vom Aquarium und der Flüssigkeit ab.

Wann sollte ich einen optischen Pegelschalter im Tank wählen??

Wählen Sie einen optischen Schalter im Tank, wenn die Tankwand undurchsichtig ist, schmutzig, Dick, oder inkonsistent, oder wenn das Signal wichtige Funktionen wie den Pumpentrockenlaufschutz steuert, overflow prevention, Heizungsverriegelung, oder Geräteabschaltung.

Welche Proben sollte ich einsenden, bevor ich einen individuellen Sensor bestelle?

Schick das eigentliche Aquarium oder eine Wandprobe, Flüssige Details, Wanddicke, Fotos des Montagebereichs, Versorgungsspannung, Ausgangsanforderungen, Controller-Eingangstyp, und Zielerkennungszustand. Für OEM/ODM-Projekte, Dies hilft zu bestätigen, ob eine externe Messung oder ein optischer Schalter im Tank das sicherere Design ist.

Fordern Sie eine Machbarkeitsprüfung an

Transparente optische Wasserstandsmessung durch die Wand kann sauber sein, Elegant, und nicht invasiv – aber nur, wenn Mauer und Umwelt sie unterstützen. Wenn dein Aquarium klar oder durchsichtig ist, Externe optische Sensorik könnte einen Test wert sein. Wenn das Becken undurchsichtig ist, schmutzig, Metall, oder sicherheitskritisch, Ein optischer Schalter im Tank ist in der Regel der zuverlässigere Weg.

Um das Material Ihres Beckens zu besprechen, Wanddicke, Flüssigtyp, Ausgangssignal, und Befestigungsdesign, Fordern Sie ein Angebot von HojellyTek über WhatsApp oder E-Mail an.
