Datenblatt für optische Pegelsensoren (PDF-Download)
Wenn du nach einem optischen Pegelsensor gesucht hast, PDF, diese Ressourcenseite hilft Ihnen, das echte HojellyTek-Datenblatt mit den Maßen anzufordern, Verdrahtung, Ausgabeoptionen, Materialwahl, und Details zur Modellauswahl. Anstatt einen gefälschten Download-Button zu veröffentlichen, Wir stellen das Datenblatt über ein echtes Anfrageformular bereit, damit unser Team die korrekte Datei für Ihre Flüssigkeit senden kann, Panzer, Verdrahtung, und Installationsanforderungen.
Nutzen Sie diese Seite, um zu überprüfen, was das Datenblatt enthält, Vergleich der Varianten optischer Pegelsensoren, und bereiten Sie Ihre Ausschreibung vor, bevor Sie das PDF anfordern, Zeichnung, oder Stichproben.
Das PDF-Datenblatt für den echten optischen Pegelsensor anfordern
Das Datenblatt ist für Ingenieure gedacht, OEM-Käufer, Ausrüstungshersteller, Automatisierungsintegratoren, und Einkaufsteams, die mehr als nur ein Produktfoto brauchen. Ein nützliches Datenblatt des optischen Pegelsensors sollte dir helfen, praktische Fragen vor der Bestellung zu beantworten:
- Passt der Sensor in die Tankwand?, Pfeife, Stausee, oder kleine Kammer?
- Welches benetzte Material eignet sich für die Flüssigkeit?
- Ist der Ausgang mit deiner SPS kompatibel?, MCU, Relaistafel, Alarmregler, oder IoT-Gerät?
- Ist die Schaltlogik trocken oder feucht für dein Steuersystem?
- Kann der Sensor für die Kabellänge angepasst werden?, Faden, Steckverbinder, oder Eigenmarkenproduktion?
Um das PDF anzufordern, Reichen Sie Ihre Projektinformationen per E-Mail oder WhatsApp ein. Unser Team kann das richtige Datenblatt schicken, Bestätigen Sie die empfohlene Variante, und bei Bedarf ein Angebot oder einen Musterplan bereitstellen.
Für eine umfassendere Produktübersicht, Siehe unsere Optischer Pegelsensor Leitfaden. Zur Spezifikationsplanung, Sie können auch die Spezifikationen des optischen Pegelsensors Seite.
Was das Datenblatt enthalten sollte
Ein ernsthafter optischer Pegelsensor-PDF sollte nicht nur "Flüssigkeitserkennungssensor" heißen. Es sollte genügend technische Informationen für die Designprüfung und Genehmigung der Beschaffung liefern.
Das HojellyTek-Datenblattpaket kann mechanische Abmessungen enthalten, Sensorprinzip, Verdrahtungsinformationen, Ausgabeoptionen, Karosseriematerial, Gewinde- und Montageoptionen, Kabel- oder Steckverbinderwahl, und Leitlinien zur Modellauswahl. Für OEM/ODM-Projekte, Die endgültige Datei kann auch eine individuelle Zeichnung oder eine versionsspezifische Tabelle enthalten.
Maße und mechanische Zeichnung
Die Maßzeichnung hilft den Käufern zu bestätigen, ob der Sensor in einer Tankwand installiert werden kann, Schmaler Stausee, Rohradapter, Abgabesystem, Kühlmitteltank, Pumpkammer, oder maßgefertigte Kunststoffgehäuse. Wichtige Kontrollen sind die Fadengröße, Sondenlänge, Körperdurchmesser, Dichtungsposition, Seilaustrittsrichtung, und ob genügend Abstand im Tank vorhanden ist.
Für kompakte Geräte, Schon wenige Millimeter Sensorkörperlänge oder Kabelbiegung können die Baugruppe beeinflussen. Deshalb benötigen Datenblattsuchende oft eine echte Zeichnung, bevor sie eine Probe genehmigen können.
Verkabelungs- und Ausgangsdetails
Optische Flüssigkeitspegelsensoren sind häufig mit SPS-Eingängen integriert, Mikrocontroller-Platinen, Relaiskreise, Alarmmodule, Pumpenbedienfelder, oder industrielle Steuerungen. Das Datenblatt sollte die Verkabelungsbeziehung zwischen Strom klar zeigen, Spielfeld, Signalausgang, und laden.
Gängige Ausgangsoptionen sind NPN-Vermittlung, PNP-Umschaltung, Normalerweise offen, normalerweise geschlossen, und analoge Ausgänge wie 4–20 mA, bei denen die Anwendung eine kontinuierliche oder controllerfreundliche Signalbehandlung erfordert.. Die richtige Wahl hängt von der Steuerplatine ab, Eingangslogik, Kabelentfernung, und ob das System ausgelöst werden sollte, wenn Flüssigkeit vorhanden ist oder fehlt.
Für NPN/PNP-Auswahldetails, Käufer können auch die optionale Version prüfen NPN/PNP optischer Flüssigkeitspegelsensor Ressource.

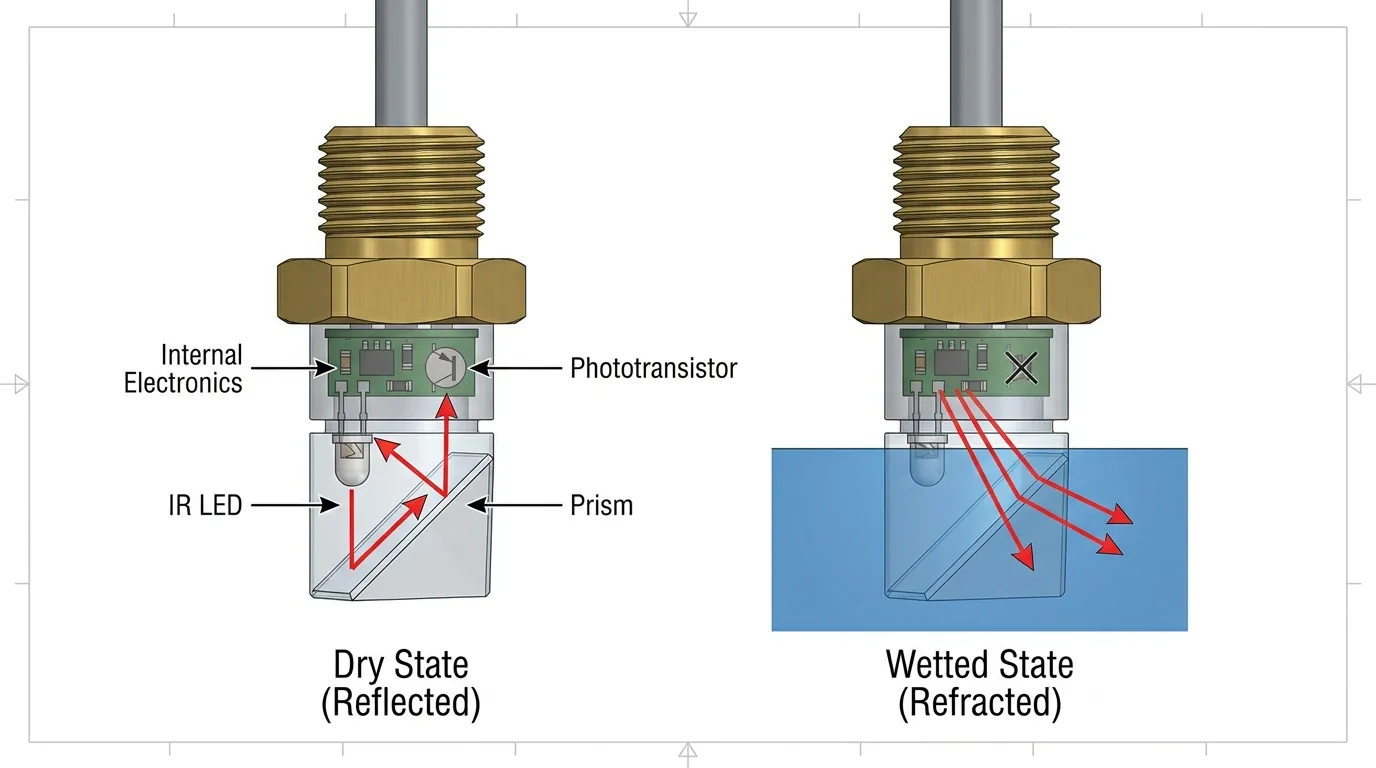

Funktionsprinzip: IR-LED, Fototransistor, und Prism Tip
Ein optischer Pegelsensor verwendet photoelektrische Messung anstelle eines beweglichen Schwimmers. Im Inneren des Sensors, eine Infrarot-LED sendet Licht in eine prismaförmige Messspitze. Ein Fototransistor empfängt das reflektierte Lichtsignal.
Im trockenen Zustand, Das Prisma reflektiert Infrarotlicht zurück zum Empfänger. Wenn die Spitze durch Flüssigkeit benetzt wird, Der Brechungszustand ändert sich, und das reflektierte Lichtmuster wird reduziert oder umgeleitet. Die Schaltung erkennt diese Änderung und schaltet den Ausgang um.
Dieses Design ist nützlich, wenn Käufer ein kompaktes Modell wünschen, Stufenschalter ohne bewegliche Teile für Wasser, Kühlmittel, Öl, Brennstoff, Reinigungsmittelmittel, Chemische Flüssigkeit, oder kleine Panzererkennung. Sie ist besonders wertvoll, wo Schwimmersensoren stecken könnten, Flüssigkeit absorbieren, Sammle Trümmer, oder zusätzlichen Installationsplatz benötigen.
Für technischere Hintergrundinformationen, Besuchen Sie unsere IR-Sensordokumentation.
Optische Pegelsensormodell und Variantentabelle
Die folgende Tabelle zeigt gängige Varianten-Richtungen, die Käufer anfragen können. Die endgültige Modellauswahl sollte durch das reale Datenblatt bestätigt werden, Zeichnung, und RFQ-Überprüfung.
| Variante / Modellleitung | Typische Wahl des benetzten Materials | Ausgabeoptionen | Montagerichtung | Best-Fit-Anwendungen |
|---|---|---|---|---|
| Kompakter optischer Punktpegelsensor | Netzteil oder Ingenieurkunststoff | NPN / PNP, NEIN / NC | Seitliche oder untere Montage, je nach Gehäuse, | Kleine Stauseen, Vorrichtungen, Spender, kompakte OEM-Ausrüstung |
| Industrieller Edelstahl-Optiksensor | 316 Edelstahl mit optischer Prismastruktur | NPN / PNP oder controllerkompatibles Signal | Gewindetank- oder Rohrmontage | Kühltanks, Industrielle Wassersysteme, Öltanks, Pumpenschutz |
| Chemieresistenter optischer Sensor | PTFE oder ein anderes flüssigkeitskompatibles Material | Schalt- oder projektspezifische Ausgabe | Gewinde- oder maßgeschneiderte Installation | Chemische Dosierung, Reagenztanks, Aggressiver Flüssigkeitsnachweis |
| Glas-Optikmesser-Spitzen-Version | Glasbenetzte Spitze mit kompatiblem Korpusmaterial | Schaltausgang abhängig vom Steuerungsdesign | Panzermontierte Installation | Anwendungen, die stabilen optischen Kontakt und eine klare Messfläche erfordern |
| OEM maßgeschneiderter optischer Pegelsensor | Material, Faden, Kabel, und Steckverbinder nach Projekt ausgewählt | NPN / PNP / analoge Optionen, wo angebracht, | Individuelle Halterung, Faden, Flansch, oder Paneldesign | Gerätehersteller, Eigenmarkenprodukte, Exportprojekte |
| Verbundene Flüssigkeitslevellösung | Optischer Sensor plus passende Steuerung oder IoT-Modul, wenn relevant, | Digitaler oder systembezogener Ausgang | Projektspezifisch | Intelligente Tanküberwachung, Fernalarme, Mit freundlichen Grüßen / Smart-Life-bezogene Projekte, wo sie geeignet sind |
Wenn du bereits ein Zielgehäuse hast, Panzerzeichnung, PCB-Eingangsanforderungen, oder alte Sensorprobe, Schick es mit der Anfrage. Das hilft der Fabrik, schneller eine nähere Übereinstimmung zu empfehlen.
Was Käufer vor der Bestellung überprüfen müssen
Ein Datenblatt ist nur dann nützlich, wenn es mit der realen Betriebsumgebung übereinstimmt. Bevor Sie ein PDF oder ein Muster anfordern, Bereiten Sie die folgenden Details vor.
1. Flüssigkeitstyp und optisches Verhalten
Optische Sensoren funktionieren am besten, wenn die Flüssigkeit das Lichtverhalten am Prisma zuverlässig verändert. Klares Wasser, Kühlmittel, Leichtes Öl, Brennstoff, und viele industrielle Flüssigkeiten können geeignet sein, Das Endergebnis hängt jedoch von der Flüssigkeitsklarheit ab, Blasen, Schaum, Beschichtung, Viskosität, Farbe, Kontamination, und ob die Sensorspitze von Rückständen bedeckt werden könnte.
Klebrige Flüssigkeiten, Kristallisationschemikalien, schmutziges Öl, Oder Flüssigkeiten, die den Film auf dem Prisma hinterlassen, können zu falschem Umschalten oder verzögerter Rückgewinnung führen. Für diese Fälle, Materialwahl, Montagewinkel, Zugang zur Reinigung, und Testproben sind wichtig.
2. Benetzte Materialkompatibilität
Das benetzte Material muss die Flüssigkeit überleben. Gängige Optionen sind PSU, PTFE, 316 Edelstahl, und Glas, je nach Flüssigkeit und Installationsdesign,.
PTFE wird oft für chemisch aggressive Flüssigkeiten betrachtet.. 316 Edelstahl wird häufig für stärkeren mechanischen Schutz und industrielle Umgebungen gewünscht.. Glas-Sensorspitzen können dort ausgewählt werden, wo eine stabile optische Prismaoberfläche benötigt wird. Kunststoffmaterialien können kompakte Materialien unterstützen, kostenempfindlich, Leichte OEM-Baugruppen.
Wählen Sie das Material nicht nur nach dem Preis aus. Ein kostengünstiges Körpermaterial, das anschwillt, Risse, Flecken, oder Reaktionen mit der Flüssigkeit verursachen können, dass es im Feld zu einem Ausfall führen kann.
3. Ausgabetyp und Controller-Übereinstimmung
Der Sensorausgang muss mit der Eingangsseite Ihres Geräts übereinstimmen. NPN und PNP sind nicht in jedem Stromkreis austauschbar. Normalerweise offene und normalerweise geschlossene Logik beeinflussen ebenfalls, ob der Regler ein Signal im trockenen oder benetzten Zustand wahrnimmt.
Für SPS-Projekte, Überprüfen Sie die Senk- oder Quellenanforderungen der Eingaben. Für MCU-Projekte, Signalspannung bestätigen, Pull-up- oder Pull-down-Logik, Eingangsschutz, und ob eine Isolation erforderlich ist. Für längere Kabelstrecken, Bestätigen Sie die Rauschumgebung und ob ein anderes Signaldesign besser ist.
4. Faden, Siegel, und Montageposition
Gewindetyp, Dichtungsverfahren, und die Montagerichtung ist entscheidend. Ein Sensor kann mechanisch ausfallen, selbst wenn die Elektronik korrekt ist. Käufer sollten die Tankwanddicke überprüfen, Gewindefestmachung, Dichtungs- oder O-Ring-Position, Spannverfahren, Schwingung, Kabel-Dehnungsentlastung, und ob die Prismenspitze an der richtigen waagerechten Stelle sitzt.
Vermeiden Sie es, das Prisma dort zu installieren, wo Blasen entstehen, turbulente Strömung, Platschen, oder Sediment kann die sensorische Oberfläche ständig stören. Zur Pumpensicherung, Niedrig-Pegel-Alarm, oder Überlaufregelung, Die genaue Montage ist wichtig.
5. Echte Fehlermodi zu verhindern
Die häufigsten Probleme mit optischen Pegelsensoren werden nicht allein durch das Sensorprinzip verursacht. Sie entstehen oft durch eine schlechte Abstimmung zwischen Sensor und Anwendung.
Typische Risiken sind eine falsche NPN/PNP-Auswahl, Umgekehrte Nass/Trocken-Logik, inkompatibles flüssiges Material, Beschichtung auf dem Prisma, Gewindeleckage, Überanziehen, Kabelschäden, Instabile Stromversorgung, Übermäßiges elektrisches Rauschen, Falsche Lastverdrahtung, und eine schlechte Montageposition.
Ein ordnungsgemäßes Anforderungsformular für Datenblätter hilft, diese Probleme vor der Musterbestellung zu vermeiden.
Anfrage-Datenblatt-Formular: Informationen zum Senden
Wenn Sie uns kontaktieren, Fügen Sie so viele dieser Punkte wie möglich hinzu:
- Flüssigkeitsname und Konzentration
- Panzermaterial und Installationsposition
- Erforderliches Gewinde, Flansch, oder individuelle Montierung
- Trocken- und Nasszustandsausgabelogik
- NPN, PNP, 4–20 mA, oder andere Signalanforderungen
- Versorgungsspannungsbedarf
- Kabellänge, Steckverbinder, oder Farbpräferenz für Draht
- Mengenschätzung für Stichprobe und Produktion
- Zeichnung, Foto, Altes Beispiel, oder Zielproduktstruktur
- Zielmarkt, wie in den USA, WIR, Indien, oder andere Exportregionen
Sie können auch die Produkt des optischen Pegelsensors Rufen Sie auf, bevor Sie Ihren Antrag einreichen.
5-Schrittenlieferprozess
1. Untersuchung
Senden Sie Ihre Datenblattanfrage per WhatsApp oder per E-Mail mit Ihrem flüssigen Typ, Installationsmethode, und Ausgangsanforderungen. Unser Team prüft, ob ein Standardmodell oder eine individuelle Version besser geeignet ist.
2. Spezifikation und Anpassung
Die Fabrik bestätigt die Sensorstruktur, Benetztes Material, Faden, Verdrahtung, Kabel, Steckverbinder, und Ausgangslogik. Für OEM/ODM-Projekte, Zeichnungen und Eigenmarkenanforderungen können diskutiert werden.
3. Beispiel
Eine Probe kann nach Modellbestätigung arrangiert werden. Die Tests sollten mit der echten Flüssigkeit durchgeführt werden, Echte Panzerstellung, und wenn möglich reale Controller-Eingänge.
4. Produktion und Qualitätskontrolle
Die Produktion folgt der genehmigten Probe und der Spezifikation. QC konzentriert sich auf die elektrische Funktion, Ausgangsschaltung, Aussehen, Verdrahtung, und ordnungsspezifische Anforderungen.
5. Schifffahrt
Als Hersteller und Exporteur in Shenzhen, HojellyTek unterstützt internationale Käufer in Märkten, unter anderem in den USA, WIR, und Indien. Verpackung, Versandmethode, und Exportdokumente werden während der Bestellphase bestätigt.
Anforderungs- und Spezifikationscheckliste
| Anforderung | Was man vor der Bestellung bestätigen sollte |
|---|---|
| Flüssigkeitskompatibilität | Flüssiger Typ, Konzentration, Residu, Viskosität, Blasen, Schaum, und Reinigungsbedürfnisse |
| Benetzte Materialien | Netzteil, PTFE, 316 Edelstahl, Glas, oder projektspezifisches Material |
| Ausgangssignal | NPN, PNP, Schließer/Öffner, 4–20 mA, oder controller-spezifische Signalanforderung |
| Elektrisches Match | Versorgungsspannung, Lastart, Eingangsschaltung, Kabellänge, und elektrische Rauschumgebung |
| Montage | Faden, Dichtungsverfahren, Wanddicke des Tanks, Orientierung, und Höhenmessung |
| Anpassung | Kabel, Steckverbinder, Karosseriematerial, Logo, Verpackung, Zeichnung, und OEM/ODM-Version |
| Dokumentation | Datenblatt PDF, Mechanische Zeichnung, Schaltplan, und Zitatdetails |
Datenblattanfrage vs. Direkter Download
| Option | Am besten geeignet für | Begrenzung |
|---|---|---|
| Öffentliches generisches PDF | Schnelles Durchsuchen und früher Vergleich | Möglicherweise passt das Material nicht exakt zum Stoff, Ausgabe, oder eine angepasste Version |
| Gated Genuine Datasheet | Käufer, die die richtige Zeichnung brauchen, Verdrahtung, und Modelltabelle | Erfordert das Senden von Projektinformationen |
| Individuelle Zeichnung mit RFQ | OEM-Ausrüstung, Neues Produktdesign, Ersatzprojekte | Benötigt eine technische Überprüfung vor dem Angebot |
| Probe vor der Produktion | Überprüfung der Kompatibilität von echten Flüssigkeiten und Controllern | Erfordert Tests in der eigentlichen Anwendung |
Für diese Seite, Der empfohlene Weg ist ein echtes Antragsformular, kein gefälschter PDF-Button. Das schützt Käufer davor, die falsche Zeichnung oder den falschen Schaltplan in einer Entwurfsdatei zu verwenden.
Warum mit HojellyTek zusammenarbeiten
HojellyTek ist ein Hersteller von optischen und flüssigen Levelsensoren in Shenzhen mit eigenem R&D, Erfahrung mit photoelektrischer optischer Sensorik, OEM/ODM-Unterstützung, sowie Exportdienstleistungen für Industrie- und Gerätehersteller. Unser Team kann Standardanforderungen an optische Pegelsensoren unterstützen, individuell benetzte Materialien, Unterschiedliche Ausgangslogik, Kabel- und Steckeroptionen, und projektspezifische Dokumentation.
Für Käufer, die Lieferanten vergleichen, Der Hauptvorteil liegt in der direkten Werkskommunikation. Du kannst über den Sensor sprechen, Datenblatt, Zeichnung, Beispiel, und Zitat mit demselben Team, anstatt aus einem generischen PDF zu raten.
FAQ
Wo bekomme ich die PDF des optischen Pegelsensors??
Sie können das echte Datenblatt anfordern, indem Sie Ihre Antragsdaten per WhatsApp oder per E-Mail senden. Wir empfehlen nicht, einen gefälschten Download-Link zu verwenden, da das korrekte PDF vom Material abhängt, Ausgabe, Faden, Verdrahtung, und Modellvariante.
Enthält das Datenblatt Schaltpläne?
Ja, Das Datenblattpaket kann Verdrahtungsinformationen für den relevanten Ausgangstyp enthalten. Bestätige, ob dein Controller NPN benötigt, PNP, Normalerweise offen, normalerweise geschlossen, 4–20 mA, oder ein anderes Signalformat.
Kann ich vor der Bestellung eines Musters die Maße anfordern??
Ja. Mechanische Maße und Installationszeichnungen werden in der Regel vor der Probenfreigabe benötigt, besonders für OEM-Ausrüstung, Kompaktpanzer, Maßgefertigte Gehäuse, und Ersatzprojekte.
Welches Material sollte ich für den benetzten Teil wählen?
Es kommt auf die Flüssigkeit an. Netzteil, PTFE, 316 Edelstahl, und Glas kann je nach chemischer Kompatibilität berücksichtigt werden, Temperatur, Reinigungsmethode, und mechanische Festigkeitsanforderungen.
Kann der Sensor Öl erkennen?, Brennstoff, Kühlmittel, oder chemische Flüssigkeit?
Viele optische Pegelsensoren können für Wasser verwendet werden, Öl, Brennstoff, Kühlmittel, und ausgewählte chemische Flüssigkeiten, Aber die echte Flüssigkeit muss überprüft werden. Schaum, Blasen, Beschichtung, Residu, und chemische Kompatibilität kann die Leistung beeinflussen.
Kann HojellyTek den Sensor für OEM-Projekte anpassen??
Ja. HojellyTek kann OEM/ODM-Anforderungen wie Material diskutieren, Faden, Kabellänge, Steckverbinder, Ausgangslogik, Kennzeichnung, Verpackung, und projektspezifische Zeichnungen.
Fordern Sie das Datenblatt und das Angebot an
Schick deinen flüssigen Typ, Panzerzeichnung, Ausgangsanforderungen, Fadenpräferenz, und Mengenschätzung per WhatsApp oder E-Mail. Unser Team wird die geeignete Variante des optischen Pegelsensors bestätigen, Stellen Sie das richtige Datenblatt PDF oder Zeichnung bereit, und ein Angebot für Muster oder Produktion zu erstellen.
