光インターフェースレベルセンサー (油水)
光学インターフェースのレベルセンサーは、タンク内で混ざり合わない2つの液体が分離した際に油と水の境界を検出するのに役立ちます, セパレーター, サンプ, またはプロセス容器. 買い手のために, 課題は単に「液体の存在」や「液体の欠如」を検出することではありません; それは、光学プリズム周辺の屈折率条件が液体の相から液体相へ変化する界面点を見つけることです.
HojellyTekは、深センでOEM/ODMプロジェクト向けの光電光学センシングソリューションを製造しています, 産業用機器製造者, タンク監視サプライヤー, およびシステムインテグレーター. 私たちは、油水界面センサーを適切なプリズム設計で設定する購入者を支援します, 湿潤物質, 取り付け, 出力信号, およびケーブル/コネクタのオプション.
光インターフェース検出機能
油水用途, センサーは実際のメディア条件に合わせて選択しなければなりません, 水槽の大きさだけではありません. 明確な油水境界は、汚れたスラッジのあるサンプよりも検出しやすいです, 泡, 懸浮固形物, または乳剤層. 光学インターフェースレベルセンサーは、プリズムが異なる液相にさらされた際にスイッチングポイントや信号変化が必要な場合に通常使用されます.
典型的なプロジェクト機能には以下が含まれます:
- 分離器における油水境界検出, 収集タンク, 油 溜め, およびコンパクトプロセス装置
- 赤外線LEDを用いた光電プリズム検出, フォトトランジスタ, および光学屈折応答
- OEM機器向けのカスタムポイントレベルインターフェーススイッチ設計
- インターフェース位置がより広い範囲に移動した場合、オプションで連続または多点構成のレビューが可能です
- NPNなどの出力オプション, PNP, リレー互換信号, カスタムデジタル出力, またはシステム設計上必要な場合には4〜20mAの電圧です
- 電源を含む湿潤材料選択, PTFE製, 316 ステンレススチール, ガラスプリズム, 用途に応じたシール/ケーブルの選択
- ねじ込み式, パネル, 側壁, 底, 設置状況に応じてカスタムのタンクマウント形式も可能です
標準的な光学センシング原理のより広い説明, 私たちの 光学レベルセンサー ガイド. このページでは、特に二液油水界面サービスの選択に焦点を当てています.
屈折率変化による油水境界の検出
多くのセパレーターやサンプで, 油と水は均等に混ざり合わないため二層を形成します. 買い手の問題は、その層の間の境界を特定してシステムが水を排出できるようにすることです, 警報を作動させる, ポンプを止めて, 下流機器の保護, または分離性能の確認.

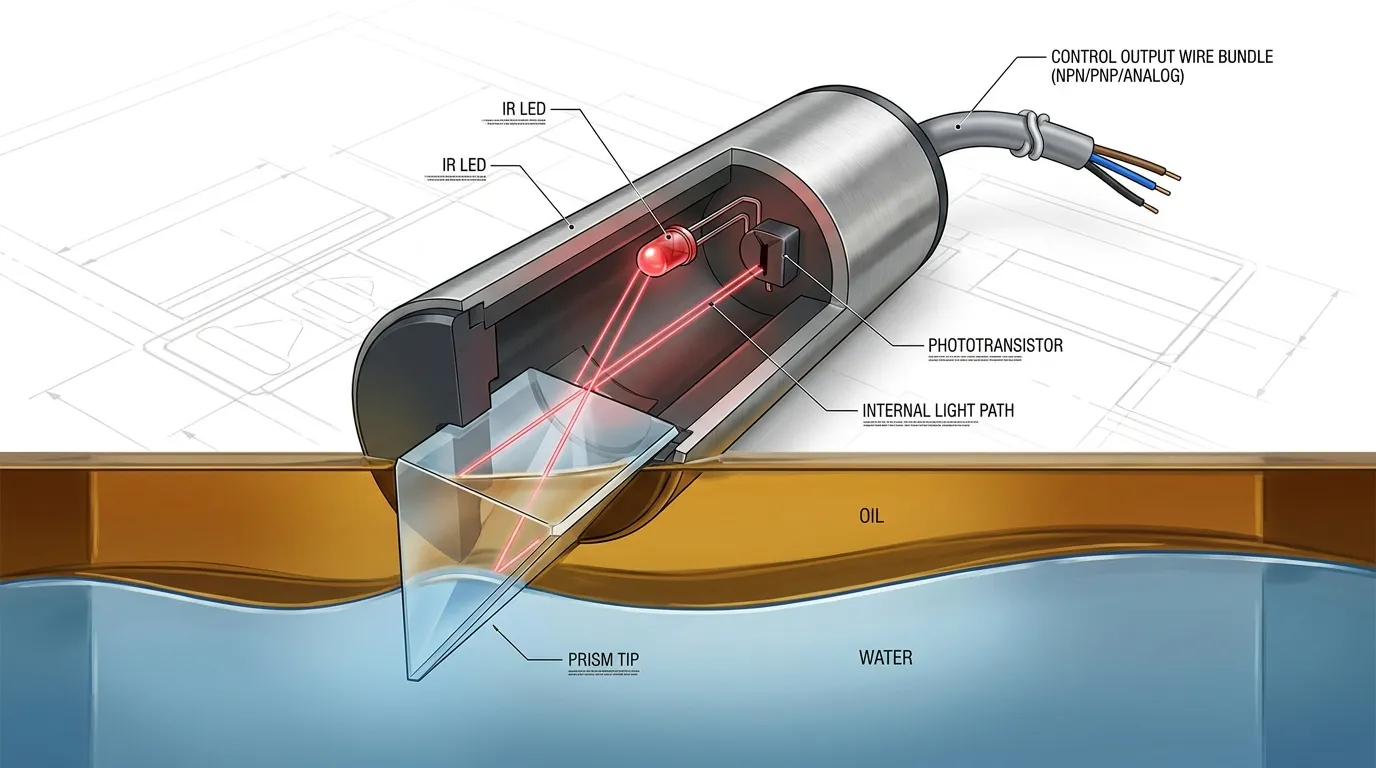

光電光学インターフェースセンサーは、センサー本体内の光源と受信機を利用します. センシングチップには通常プリズムが付属しています. プリズムが空気にさらされるとき, 油, 水, あるいは他の液体, 光路は周囲の媒体ごとに異なる光学条件を持つため変化します. センサー内部, 赤外線LEDがプリズムに向かって光を放ちます, フォトトランジスタは返光または屈折光を受け取ります. 電子回路はその光学応答を出力信号に変換します.
油水サービス用, 重要な点は、油と水が必ずしも同じプリズム応答を生むわけではないということです. センサーはプリズムが一方の位相からもう一方の位相に移動する際に出力が変化するように設定できます. だからこそ、本物のオイルと水でのテストが強く推奨されます. ディーゼル, 潤滑剤, 油圧油, 廃水, 冷却液, 乳化水, また、プロセス化学物質は異なる挙動を示すことがあります.
プリズムが油にどう反応するか, 水, そして航空
標準的な乾式/湿式光学スイッチにおいて, 液体が検出先端を覆うとプリズムの応答が変わります. 油-水界面検出において, 要件はより具体的です: センサーはプリズムが油層内にあるかどうかを識別する必要があるかもしれません, 水層, あるいは液体の上の空気中に存在することもあります.
実際の挙動は:
- 2つの液体間の屈折率差
- プリズム周辺の液体の透明度
- 露光後に油がプリズムをコーティングするかどうか
- 水中に懸濁固形物が含まれているかどうか, 洗剤, 冷却液, または化学添加物
- 界面層が鋭いか乳化しているか
- センサーの向きと設置深度
クリーンセパレーターの場合, 側面にセンサーを設置してターゲットインターフェースの高さに配置することも可能です. 水が上昇したり、石油がそのレベルに落ちたりするとき, 光学応答が変化し、コントローラーはスイッチング信号を受け取ります. サンプの場合, このセンサーは炭化水素の存在を検出するために使用できます, 水の蓄積, またはタンク設計や校正対象によって特定の層を割り当てる.
プロジェクトが一つのスイッチングポイントではなくレンジ全体にわたるレベルトラッキングを必要とする場合, 私たちのレビュー 光学連続レベルセンサー オプション.
アプリケーションおよびメディア互換性
| アプリケーション | メディアペア | インターフェース条件 | 推奨されるセンサーアプローチ | マテリアルノート |
|---|---|---|---|---|
| 油水分離器 | 油層 / 水層 | 通常は境界線がはっきりしています, 軽い乳剤を含む場合もあります | ターゲット境界高度の側面設置ポイントインターフェースセンサー | 316 化学物質曝露に応じてステンレス鋼またはPTFEボディ |
| 工業用サンプ | 炭化水素 / 水 / 空気 | 汚れた液体, ヘドロ, コーティングリスク | クリーニング可能なコンパクトな光学スイッチ | ケーブルジャケットの確認, 印章, 燃料や廃水に対するプリズム耐性 |
| 廃油タンク | 廃油 / 水底層 | ダークオイル, 堆積物, 可変粘度 | カスタムプリズム位置または保護された先端設計 | 過激な媒体にはPTFEやステンレスボディが好まれることがあります |
| 冷却水回収タンク | 油絵フィルム / 水性冷却材 | 薄い油層, 添加物, 界面活性剤 | 生産前に推奨される応用テスト | 冷却液の化学成分や洗浄液との適合性を確認してください |
| 燃料貯蔵支援システム | 燃料 / 水の蓄積 | 燃料の下にある水層 | 底面またはローサイドインターフェース検出 | 燃料対応のシールとケーブル素材の選択が必要です |
| 純正プロセススキッド | プロセスオイル / 水をすすぎてください | 制御分離, 再現可能なプロセス | カスタムのねじ込みまたはパネルマウントの光学インターフェースセンサー | 出力とコネクタはPLCや制御基板の設計に合っている必要があります |
セパレーター, サンプ, および機器統合用途
油水セパレーターは、境界が排水点に達すると信頼できる信号を必要とすることが多いです, ポンプ起動レベル, または警報レベル. 光インターフェースセンサーは誤った位相のポンピングを防ぐのに役立ちます, 手動チェックを減らす, 自動放電制御の支援.
封じ込めサンプにおいて, このセンサーは炭化水素/水の識別や異常な液体検出に使用されることがあります. サンプの液体にはしばしば汚れが含まれているため、設置は清掃が可能であるべきです, バイオフィルム, 油残留物, または堆積物. もし油がプリズムをコーティングした場合, センサーは実際のインターフェースが動いた後もコーティング状態を引き続き認識することがあります, したがって、アクセスの清掃とテスト検証が重要です.
OEM機器用, 最も一般的な要件はカタログセンサーだけではありません. 購入者は通常、センサー本体の長さを必要とします, 糸, ケーブル出口, 出力ロジック, コネクター, 装備設計に合わせて調整された材料セット. HojellyTekは米国の輸出顧客向けにOEM/ODM光学センシングプロジェクトをサポートしています, 私たちは, インド, その他の市場.
出力オプションと制御互換性
出力は最初から買い手のコントロールシステムと一致しているべきです. 簡単なアラームやポンプ制御用, NPNまたはPNPのスイッチング出力が一般的に要求されます. PLCシステムの場合, 購入者は入力タイプを確認するべきです, 電源電圧, ソーシング/シンキングロジック, ケーブルの長さ, また、通常開論理か通常閉論理かが求められます.
アナログ入力との比例フィードバックや統合が必要なモニタリングシステム用, 4–20 mAは、センサー構成がそのユースケースに対応している場合に確認できます. IoTタンク監視プロジェクトのために, ワイヤレスゲートウェイやTuya/Smart Life関連のシステム統合は、製品設計全体に関係する場合に議論されます, しかしコアインターフェースの検出は依然としてプリズムでの光学センシング条件に依存します.
ポイントスイッチング用途, ザ 電気光学ポイントレベルセンサー ページは標準的なポイントレベル形式を比較する際に有用です.
油水界面プロジェクトの選択チェックリスト
注文前に, これらの詳細を確認してください:
- 両方の液体を特定してください: 油の種類, 水の種類, 添加物, 界面活性剤, 燃料, 冷却液, 廃水, または化学物質.
- 境界がクリアかどうか確認してください, 曇り, 泡沫, 汚い, 乳化または乳化.
- 必要な関数を定義する: 油を検出, 水を検出しました, インターフェースに到達, ハイ/ローアラーム, ポンプ制御, またはセパレータードレイン制御.
- 監視すべきレベルか移動インターフェースの範囲かに応じて、ポイント検出か連続トラッキングかを選択します.
- 濡れた物質の確認: PSU, PTFE製, 316 ステンレススチール, ガラスプリズム, シール, ケーブルジャケット, およびコネクター.
- 取り付けを指定してください: 側壁, 底, 垂直プローブ, ねじ込みマウント, フランジマウント, パネルマウント, またはOEMカスタムハウジング.
- 出力確認: NPN, PNP, リレー互換信号, カスタムデジタル出力, または4〜20 mA.
- タンク図面を共有する, 設置深度, 液体温度, 圧力条件, ケーブルの長さ, およびコントローラ入力タイプ.
- 油の残留があればプリズムクリーニングの計画を立てましょう, ヘドロ, スケール, または、検出先端の周囲に固形物が溜まることもあります.
- 屈折率コントラストやコーティング挙動が不確かな場合、試料試験を依頼してください.
要件および仕様レビュー
インターフェース検出のために, 最も重要な「仕様書」は単一のカタログ番号ではありません. これは光学応答の一致です, メディアでの行動, および設置位置. RFQ中, 我々のチームはセンシングターゲットをレビューします, 液体対, 取り付け方法, 濡れた物質, 出力ロジック, および制御システムの要件.
工場はカスタムボディ形状をレビューできます, プリズム露光, スレッドタイプ, ケーブル/コネクター, およびOEM機器の信号構成. 特定の電気定格, 温度範囲, 圧力条件, また、試料承認前に実際の適用に対して材料適合性を確認する必要があります.
光インターフェースセンサーと他のレベルオプションの違い
| オプション | ベスト・フォー | 制限 | 選択のタイミング |
|---|---|---|---|
| 光インターフェースポイントセンサー | 目標油水境界レベルの検出 | 乳剤やコーティングが存在する場合は媒体の検証が必要です | セパレーターアラーム, サンプ検出, OEMポイント制御 |
| 標準的な光学液体スイッチ | 液体の存在/不在検出 | 必ずしも二液識別に対応しているわけではありません | 単純なタンクの高・低レベル検知 |
| 連続光学レベルセンサー | レンジを横断したトラッキングレベル | 単一ポイントスイッチよりも多くの設定作業が行われます | ムービングインターフェースまたはマルチポイントモニタリング |
| フロートスイッチ | 基本的な液体液位制御 | 可動部品, 密度依存性, 機械的なスティックリスク | クリーンリキッドを用いた低コストの応用 |
| 伝導率センサー | 水検出 | 油は通常、非導電性です, 汚染は反応に影響を与える可能性があります | 導電率が信頼できる場所での水の存在検出 |
標準的なカタログスタイルの光スイッチング製品, 私たちの 光電液位スイッチ.
5-ステッププロジェクトプロセス
- 調査
液体ペアを送ってください, 応募写真, 戦車図面, 取り付け位置, そして制御システムの入力要件はWhatsAppやメールで提供されます. - 仕様とカスタマイズの見直し
プリズム応答ターゲットを確認します, 材料選定, ネジ山またはハウジングの設計, 出力タイプ, ケーブル, コネクター, および設置制約. - サンプル確認
サンプルは実際のメディアテストのために準備できます, 特に油の種類の場合, 水質化学, または乳剤の挙動が不確かである. - 生産と品質管理
サンプル承認後, 生産は確定仕様に従っています. 光学応答, 配線, 住宅, 出力の挙動は合意された設計に従ってチェックされます. - 輸送と支援
センサーは輸出用に梱包されています, そして、私たちのチームは設置に関する質問をサポートしています, 配線確認, および将来のOEM調整.
なぜHojellyTekを選ぶのか
HojellyTekは、液体レベル用途向けの光電光学センシングに注力する深圳の製造・輸出業者です. 社内Rと共に&DおよびOEM/ODMのサポート, 私たちは、機器メーカーが一律のカタログ部品を強制するのではなく、実際の設置要件に合わせてセンサーを構成できるよう支援しています.
購入者はカスタムの光学プリズム設計のために当社と協働しています, 材料選定, 信号マッチング, コンパクトなセンサー構造, および産業およびOEM市場への輸出準備支援.
FAQ
光学インターフェースレベルセンサーは油と水を区別できますか?
はい, 油と水がプリズムで光学応答に実用的な差を生み出すとき. 最終設計は添加剤のために実際の液体でテストする必要があります, 汚染, 乳剤, また、コーティングは検出に影響を与えることがあります.
このセンサーは油水分離器に適していますか??
はい. 側面に取り付けられたまたはカスタム配置の光学インターフェースセンサーを用いて、セパレーター内の油水境界が目標レベルに達したかどうかを検出できます, 排水システム, またはプロセスタンク.
泡があったらどうなるのか, ヘドロ, または乳剤層?
泡, ヘドロ, また、プリズムがきれいな位相変化を感知できないため、検出信頼性が低下することがあります. 設置地点, 清掃アクセス, サンプルテストは生産前にレビューされるべきです.
濡れた部分に使える材料はどれか?
一般的な選択肢には電源ユニット(PSU)があります, PTFE製, 316 ステンレススチール, そしてガラスプリズム設計. 正しい選択はオイルの種類によって異なります, 水質化学, 温度, 洗浄方法, そして長期的な曝露.
NPNを取得できますか?, PNP, または4〜20 mA出力?
はい, 出力構成はRFQ時に確認できます. NPNやPNPはスイッチング用途で一般的です, 一方、アナログ型積分が必要な場合は4〜20 mAが考慮されることがあります.
油と水の界面検出にはポイントセンサーが必要ですか、それとも連続センサーが必要ですか??
ターゲット境界レベルを1つだけ検出するときはポイントセンサーを使いましょう. インターフェースがより広い範囲に移動し、継続的な位置監視が必要な場合は、連続または多点ソリューションを使用してください.
