光学連続レベルセンサー

HojellyTekは、より明確なレベルのフィードバックを求める購入者向けに、光学液体レベルセンシングプロジェクトをサポートしています, コンパクトな設置, 標準的なオン/オフ検知を超えたカスタマイズ性.

連続光学レベルセンシング機能

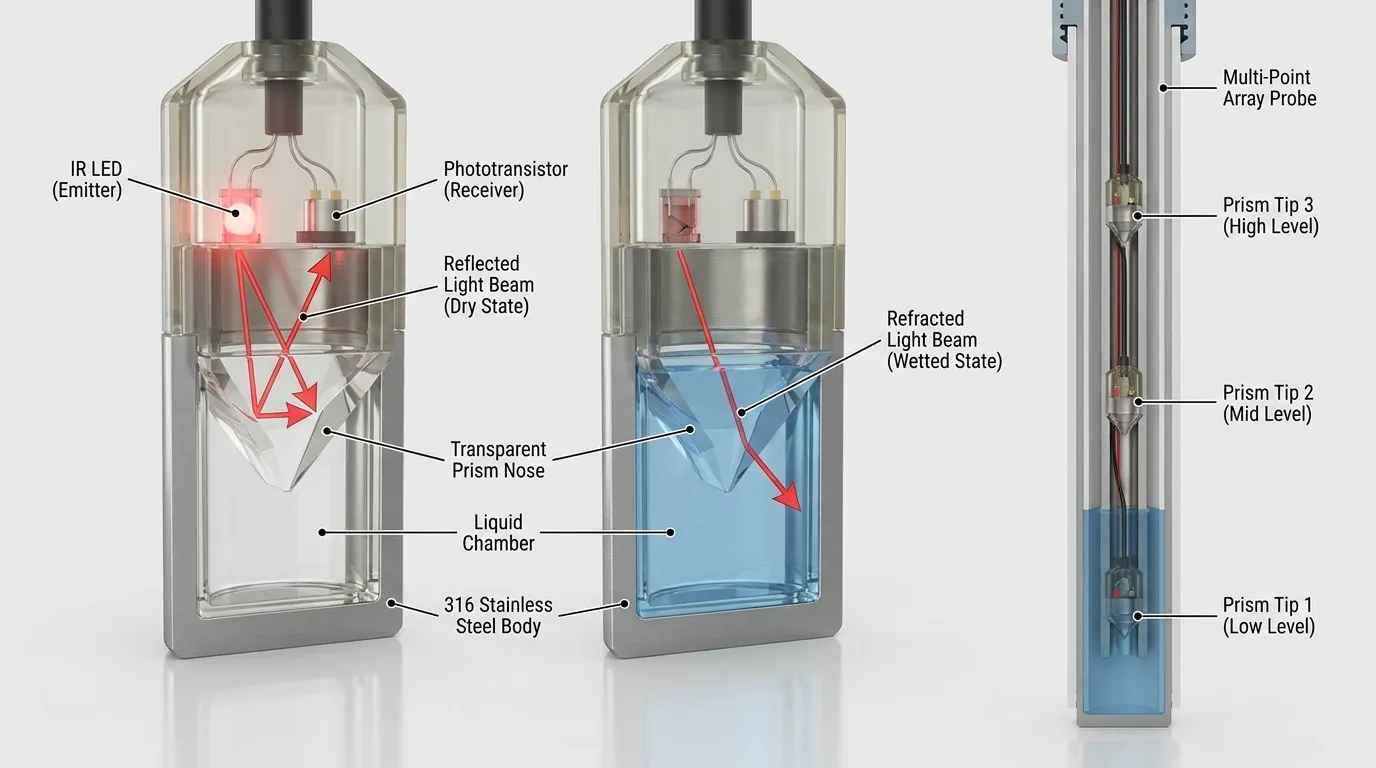

ほとんどの光学液体レベルセンサーは光電原理を用いています: 赤外線LEDがプリズムの先端に光を送ります, フォトトランジスタまたは受信機が反射光を検出します. 空中で, プリズムは液体で濡れたときとは異なる反射方法で光を反射します. センサー回路はこの乾湿の光学変化を有効な信号に変換します.

単純なタンクアラーム用に, この信号はオン/オフ出力として扱われます. 連続またはほぼ連続レベルの監視のために, 設計では、より長いセンシング構造が用いられる場合があります, 複数の光学点, または、音量変化をコントローラに報告する信号変換設計.

当社の光学レベルセンシングサポートには以下が含まれます:

• ハイ用のカスタム光ポイントスイッチ, 低い, 空の, オーバーフロー, およびリーク検出
• 段階的なレベル表示のための多点光学レベルアレイ
• 信号がプロセス制御や投与フィードバックを支える連続レベルのプロジェクト
• 制御基板の出力構成, PLCの, パンプス, アラーム, またはIoTデバイス
• 水の材料選択, 油, 燃料, 化学薬品, および洗浄液の用途
• OEM/ODMセンサーボディ, 糸, ケーブル, コネクター, 住宅カスタマイズ

一般的な解決策を比較する購入者のために, 私たちの 光学レベルセンサー ガイド.

ポイント光学スイッチと連続光学レベル測定の比較

光電点レベルスイッチは一つの疑問に答えます: 「この位置に液体はあるのか??「システムがクリアな乾燥/湿潤状態だけを必要とする場合に理想的です. 例えば, コーヒーマシンには低水量アラートが必要かもしれません, 医療機器は試薬存在信号を必要とする場合があります, また、小型タンクの場合はオーバーフロー保護が必要になることもあります.

連続測定は別の疑問に答えます: 「今タンクにどれだけの液体が入っているか?「これは、コントローラーが給油中のレベル変化を追跡しなければならない場合に重要です, 排水, 投与量, バッチ 処理, またはプロセス操作.

多くのプロジェクトで, 購入者はまず光学式連続レベルセンサーを求めます, しかし、見直しの後, 正しい設計は3つの選択肢のいずれかです:

1. 単一光学ポイントスイッチ 高・低アラーム用
2. 多点光学アレイ いくつかの固定レベルステップに対して
3. 連続的出力設計 コントローラが可変アナログまたはデジタル信号を受信する場合

もしあなたの要件が「タンク満タン」か「タンク空」だけなら,「ポイント装置は通常、より単純です. レベルトレンドが必要なら, 補充タイミング, 投与量, またはプロセスフィードバック, 連続または多点検知の方が適しています.

固定点検出プロジェクト用, 比較 電気光学ポイントレベルセンサー.

測定範囲, 解決, および信号設計

連続光学水準プロジェクトの場合, 測定範囲は一般的なカタログスイッチのように選択されません. 水槽の深さに合わせなければなりません, センシングゾーン, 設置位置, 液体の挙動, および制御精度の要求.

短いリザーバーでは、光学検出点が複数あれば十分かもしれません. より高いタンクは、より長いプローブやカスタムのセンシング構造が必要になることがあります. 投剤室は、長いフルタンクレンジよりも狭い区間でより高い解像度を必要とする場合があります.

解像度は検出方法によって異なります. 多点配列を用いる, 分解能は各光学点間の間隔に基づいています. 間隔を縮めるほど、よりレベルの高いステップが生まれます, しかし、プローブ設計にも影響します, 配線, 費用, およびコントローラ入力要件. アナログまたはデジタル連続出力の場合, 実用的な解像度は光学センシング設計によって異なります, 信号処理, 液体の安定性, および校正方法.

買い手は定義すべきです:

• 総タンク深度または目標感知高度
• 最小および最大液体レベルを監視すべき
• 必要なレベルステップまたは制御精度
• システムがスムーズな出力を必要とするのか、固定レベルゾーンを必要とするのか
• 液体タイプ, 明瞭さ, 粘度, 泡, バブル, およびコーティングリスク
• コントローラ入力タイプ: NPN, PNP, 電圧, 4–20 mA, パルス, RS485, またはカスタムデジタル信号

出力オプション: NPN, PNP, 4–20 mA, およびデジタル信号

アウトプット選択は購入の大きな決断の一つです. ポイントスイッチは通常、NPNのような離散出力を使用します, PNP, プッシュプル, または制御回路によってリレースタイルの論理もあります. これはアラームに適しています, ポンプの始動/停止, リフィルトリガー, およびインターロック信号.

連続的またはプロセスレベルのフィードバックのために, 購入者はしばしばアナログ出力を求めます. 4〜20 mA信号は、定義された範囲内で変化するレベルを表現でき、単純な電圧信号よりも長距離ケーブル配線に適したため、産業用制御で一般的です. デジタル出力は、センサーがマイクロコントローラと通信する必要がある場合に使用されます, スマートデバイス, または産業用ゲートウェイ.

HojellyTekはRFQでコントローラー要件を確認し、出力ロジックをあなたのシステムに合わせる手助けをしてくれます. 供給電圧, 配線モード, ケーブルの長さ, コネクター, そして、サンプル生産前に信号の挙動が確認されます.

連続的な代替手段としての多点光アレイ

すべての連続型アプリケーションに真の連続送信機が必要なわけではありません. 多くのコンパクトOEMシステムにおいて, 多点光アレイは実用的な代替手段です.

多点設計では、1つのプローブやアセンブリ上に複数の光学センサー位置を配置します. 各点は液体がその高さに達したかどうかを検出します. コントローラーはその結果を空と解釈します, 低い, 中程度, 高い, またはフル. 多くのデバイスで, これでリフィルを制御するのに十分です, ドライランニングの防止, オーバーフロー停止, または残存液体の推定.

この方法は、:

• 水槽は小さいか不規則です
• 正確なミリメートルレベルの測定は必要ありません
• コントローラーには複数のデジタル入力があります
• 購入者は動くフロートなしで光学的信頼性を求めています
• 用途には、ドージングやプロセス制御のためのシンプルなレベルゾーンが必要です

多点アレイは試薬タンクでよく使われます, 貯水池, 洗浄液カートリッジ, オイルタンク, 燃料監視モジュール, スマート家電, 実験機器, およびコンパクトな産業用装置.

油・水または液体界面プロジェクト, 私たちの 光学インターフェースレベルセンサー.

ポイントセンサーと連続光学レベルセンサーの比較

連続または多点光学レベル検出の応用

機械式フロートが大きすぎる場合に、連続および多点光学検知が有用です, くっつくこともある, または製品デザインに合わない. なぜなら、センシングチップには動くフロートアームがないからです, スペースが限られているコンパクトな機器に適しています.

一般的な用途には以下が含まれます:

• 補充タイミングや体積段階のフィードバックが必要なドージングタンク
• 液体レベルがポンプやバルブ制御に影響を与えるプロセス機器
• 水を監視するスマート家電, 洗剤, または洗浄液
• 試薬または廃棄物タンクを備えた医療・実験機器
• 油, 冷却液, または低から高指示が必要な燃料貯蔵庫
• 制御基板に接続されたOEMシステム, 陳列, またはIoTモジュール

スマート製品設計のために, Tuya/Smart Lifeの統合については、センサーがより大きな接続された監視システムの一部として議論されることがあります.

注文前のセレクションチェックリスト

見積もりを依頼する前に, 以下の詳細を準備してください:

1. レベル関数: ポイントアラーム, 多点指示, または連続出力
2. 戦車図面: 身長, 壁の厚さ, アングル設置, および利用可能な取り付けスペース
3. 測定ゾーン: フルレンジまたはアクティブコントロールセクションのみ
4. 液体の詳細: 水, 油, 燃料, 化学薬品, 泡のリスク, バブル, 粘度, コーティング, そして透明性
5. 濡れた物質: PSU, PTFE製, 316 ステンレススチール, グラス, または化学的接触に基づくその他の材料
6. 取り付けスタイル: ねじ胴体, パネルマウント, サイドマウント, トップマウント, 1/4 NPT, フランジ, またはカスタムハウジング
7. 出力要件: NPN, PNP, 4–20 mA, 電圧, パルス, RS485, またはカスタムデジタル出力
8. 電気的な詳細: 電源電圧, ケーブルの長さ, コネクター, ワイヤーの色, およびコントローラー入力
9. 運用環境: 洗浄方法, 振動, 凝縮, 水しぶきが響く, および温度条件
10. プロジェクト段階: 試作機, 交換, 新しいOEM設計, または生産調達

5-カスタムサービスプロセスのステップ

1. 調査レビュー
   図面を共有する, 液体の詳細, 目標レベル範囲, 出力ニーズ, および設置方法.
2. 仕様とカスタマイズ
   エンジニアリングチームがセンサー構造を確認しました, 濡れた物質, 取り付け, ケーブル, コネクター, および信号の種類.
3. 試料の調製
   適合用にサンプルを準備することができます, 配線, 量産前の液体試験.
4. 生産と品質管理
   工場で光学反応をチェックします, 配線, 組立品質, そして承認されたサンプルに基づく一貫性.
5. 船舶支援
   米国の輸出購入者をサポートしています, いた, インド, 梱包や出荷の調整が可能なその他の市場.

なぜHojellyTekを選ぶのか

HojellyTekは深圳の光学および液体レベルセンサーメーカーで、社内Rを搭載しています&D, 光電感知体験, およびOEM/ODMのカスタマイズサポート. すべての購入者を標準のポイントスイッチに強制する代わりに, 私たちは、製品にポイントセンサーが必要かどうかの確認をサポートします, マルチポイントアレイ, または連続レベル信号設計.

購入者は当社のレビューも可能です 光学レベルセンサー製品 図面や申請詳細を送信する前にページを送ってください.

FAQ

光学的連続レベルセンサーは光学ポイントスイッチと同じですか??

いいえ. 光学点スイッチは、ある固定位置で液体を検出します. 光学式連続レベルセンサーまたは多点設計は、範囲や複数の高さゾーンにわたってレベルフィードバックを提供します.

光学レベルセンシングは4〜20 mAの出力を提供できますか?

はい, 4可変レベルのフィードバックが必要なプロジェクトには–20 mAを指定できます. センシング範囲, 信号スケーリング, 配線, また、RFQ時にコントローラーの入力が確認されるべきです.

マルチポイント光アレイを使うべきタイミング?

複数の固定ステージが必要な場合はマルチポイントアレイを使いましょう, 例えば、低め, 中程度, そして高く, しかし、完全に滑らかで連続した送信信号は必要ありません.

どの湿潤素材を選べばいいでしょうか?

PSUは多くの水系用途で一般的です. PTFE製, 316 ステンレススチール, また、ガラスは化学物質として検討されることもあります, オイル, 燃料, 高い清浄度の要件, またはより要求の高い液体接触.

光学レベルセンシングの問題を引き起こす原因?

よくあるリスクには、汚れたプリズムチップが含まれます, 液体のコーティング, 泡, バブル, 凝縮, 取り付け位置が悪い, 互換性のない素材, 誤った配線, または、プロセスに継続的なフィードバックが必要な場合にポイントスイッチを選択する.

カスタムの光学レベルセンサー見積もりをどう依頼すればいいですか??

戦車の図面を送ってください, 液体タイプ, 測定範囲, 出力信号, 取り付け方法, 電圧, ケーブル要件, および期待される適用. 見積もりはWhatsAppやメールでリクエストできます.

見積もりを依頼する

単純なオン/オフ信号の代わりに、連続的なレベルフィードバックが必要です? 図面を送ってください, 液体の詳細, 必要な出力, 設置計画はHojellyTekに提供されました. 私たちのチームがポイントオプティカルスイッチの選び方をお手伝いします, 多点光アレイ, またはOEMや産業用プロジェクト向けの連続光学レベルセンシングソリューション.
