ポンプの乾式運転保護用光学レベルセンサー

光学レベルセンサーポンプのドライラン保護 液体が安全な吸引点を下回ってシールの焼けを防ぐためにポンプを停止するのに役立ちます, 損傷したインペラー, 過熱, または空気取り入れ. HojellyTekはコンパクトなもの向けの光電光学レベルセンサーを提供しています, タンク内の高速応答低レベルカットオフ回路, 貯水池, 冷却材システム, オイル容器, およびOEMポンプアセンブリ.

このページでセンサーを指定するのが良いです, 配線ロジック, 取り付けポイント, および信頼性の高いドライラン防止回路のためのリセット挙動.

光学ポンプのドライラン保護機能

ポンプ保護のために, センサーは単なるレベルインジケーターではありません. 制御回路の低レベルの意思決定点となります: 液体がカットオフ高さを下回ったとき, 出力が状態を変え、コントローラーがポンプを停止します.

HojellyTekは、以下を含む可能性のあるドライラン保護プロジェクトを支援しています:

• 最低安全液体レベルでの光学点レベル検出
• PLCの低レベルカットオフ出力, リレーボード, ポンプコントローラー, またはVFD入力
• NPN, PNP, または制御システムによってアナログ信号のオプションもあります
• フェイルセーフ要件に基づくNO/NC論理選択
• 小型タンクおよびOEMポンプモジュール向けのコンパクトプリズムチップセンサー
• 電源ユニットなどの濡れた材料選択, PTFE製, 316 ステンレススチール, あるいはガラス
• タンク壁用のねじ込みまたはカスタム取り付け, 貯水池側, またはチャンバー設置
• ハウジング向けのOEM/ODMカスタマイズ, ケーブル, コネクター, 糸, および出力ロジック

一般的な製品概要, 私たちの 光学レベルセンサー 範囲. すぐに使える製品リファレンスとして, レビュー 光電液位スイッチ.

ポンプが空になる前にドライランカットオフが必要な理由

ポンプは長く空になる必要はなく、すぐに損傷が始まります. 吸引側に液体がもう存在しなくなったとき, ポンプが冷却を失う可能性があります, 潤滑, および油圧荷重. その結果、機械的なシールが焼けてしまうことがあります, 損傷したインペラー, 過熱した濡れた部分, キャビテーション, 振動, またはポンプ全故障.

したがって、ドライラン保護回路は一つの実用的な問いに答えなければなりません:

どの液体レベルでポンプを強制的に停止させるべきか?

そのカットオフポイントには光学レベルセンサーが取り付けられます. 液体がプリズムの先端を覆うとき, センサーは「ウェット」状態を感知します. 液体が先端の下に落ちるとき, 光経路が変化し、出力が素早く切り替わります. その後、制御回路はポンプの運転信号を除去します, リレーを開く, VFD入力を無効にします, またはポンプコントローラーに停止コマンドを送信します.

これは一般的なタンク監視とは異なります. ドライラン保護において, センサーの位置, 出力ロジック, リセット挙動はポンプの安全性を中心に設計されなければなりません.

光学センサーがウェット状態とドライ状態を検出する方法

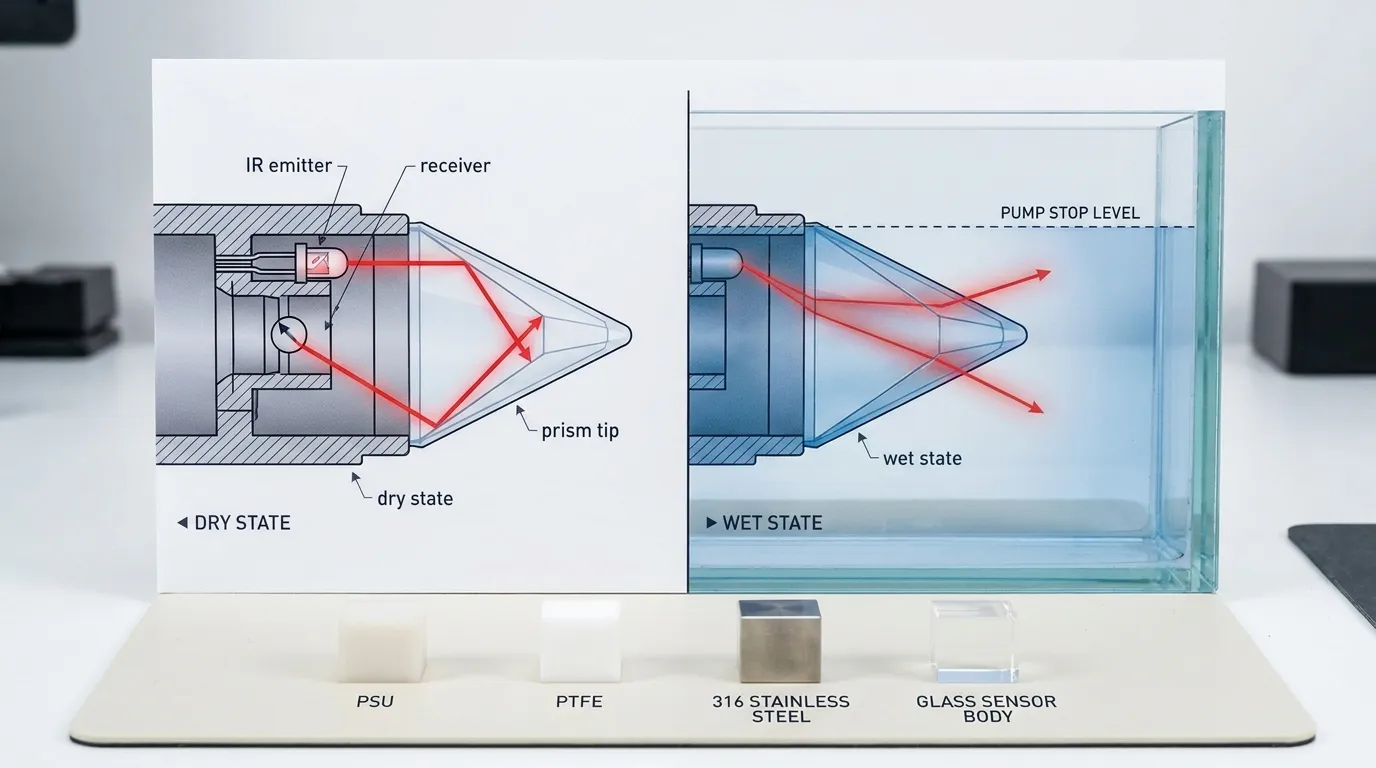

光電レベルセンサーは赤外線LEDを使用します, フォトトランジスタ, そして感知端には成形された光学プリズムがあります. 空中で, 赤外線はプリズム内部で反射し、受信機に到達します. プリズムが液体で覆われている場合, 屈折状態が変化し、受信側に戻る光が少なくなります. 電子回路はこの光学的変化をデジタル出力に変換します.

この設計にはフロートアームはありません, 磁石, ヒンジ, または液体内部で動く機械部品. これはポンプのカットオフ用途において重要です。, 詰まっている, または傾いたフロートは停止信号の遅延を引き起こすことがあります. 光学センシングは特にコンパクトなリザーバーに有用です, 狭い部屋, OEM機器, 冷却タンク, 投与システム, 水容器, また、機械式スイッチが大きすぎる場合の密閉ポンプモジュール.

ドライラン回路は通常、センサーをポイントレベルスイッチとして使用します. 関連する点検出用途, 私たちの ポイントレベルスイッチ ページ.

ポンプ制御のための低レベルカットオフ配線

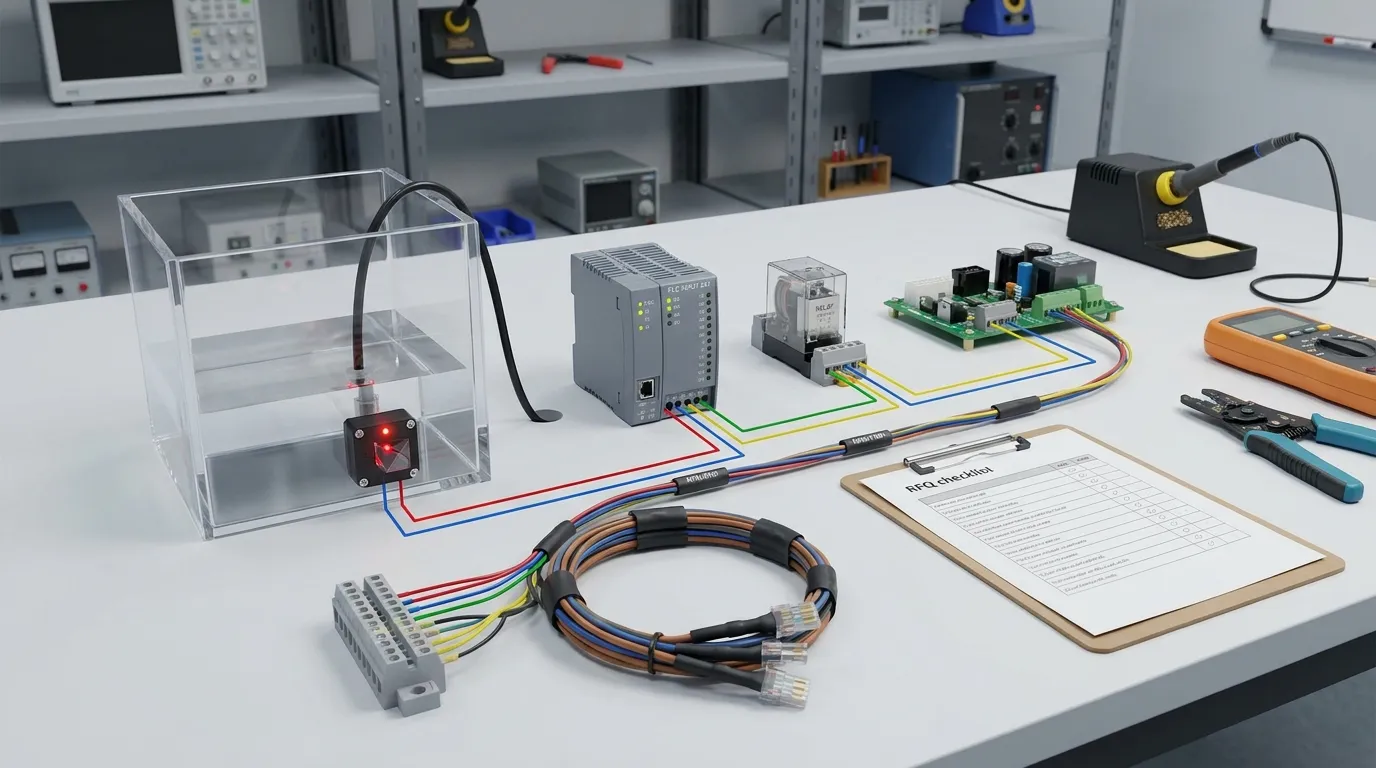

センサー出力は制御入力と一致させるべきです, センサー形状だけで選ばれるわけではありません. 注文前に, ポンプシステムにリレーコイルが使われているか確認してください, PLCデジタル入力, VFDのドライコンタクト入力, トランジスタ入力, またはカスタムPCB.

一般的な制御方法には以下があります:

• センサーからPLCへの入力: PLCは湿気/乾式状態を読み取り、ポンプコンタクタまたはVFDを制御します.
• リレーモジュールへのセンサー: センサーはリレーを駆動し、ポンプの有効回路を開けます.
• センサーからポンプコントローラーへの変換: 管制官は低レベルの警報またはラン許可信号を受け取ります.
• センサーからVFD入力への変換: ドライラン信号はドライブの動作を無効化するか、故障入力をトリガーします.
• センサーからOEM基板への変換: 信号は製品制御基板によって直接読み取られます.

最も安全な設計は通常「ラン・パーミット」ロジックです. ポンプはセンサーが液体の存在を確認した場合にのみ稼働が許可されます. センサーが乾燥したとき, 走行許可は取り消されます.

ドライラン保護用の配線ロジックテーブル

センサー先端の液体状態	センサー出力ロジック	コントローラ解釈	ポンプ動作	最適なユースケース
濡れてる / 液体の存在	ラン・パーミット信号が有効	安全な液体のレベルが利用可能です	ポンプを稼働させています	標準的な低レベル防護
ドライ / 先端下の液体	ラン・パーミット信号の撤去	ドライランリスク検出	ポンプが停止するか、始動できない	フェイルセーフポンプのカットオフ
補充後の濡れ	信号が再び活性化	液体が修復された	ロジックによって自動リセットまたは手動リセット	単純なリザーバーまたは制御リフィルシステム
ラッチを有効にした状態で乾燥状態	トリップは現在も活動中です	過失は認めなければなりません	ポンプは停止したままです	高価値ポンプ, 化学的投与, 無人システム
波線付近の湿った/乾いた不安定な状態	信号は繰り返し変わることがあります	チャッターリスク	遅延の使用, ヒステリシス, またはスティリングチューブ	攪拌タンクまたは小チャンバー
センサー/ケーブルの故障	信号は配線設計によって異なります	故障許可証の有無	フェイルセーフ設計ではポンプは停止すべきです	重要なポンプ保護回路

ほとんどのドライラン用途において, 望ましい湿った/乾式の出力状態を明確に指定します. 工場はNPNのマッチングを手伝ってくれます, PNP, NO/NC, またはコントローラー設計へのアナログ出力.

高速な光学応答と鈍いフロートスイッチの比較

フロートスイッチは一般的です, しかし、ポンプのドライラン保護には必ずしも理想的とは限りません. フロートは物理的な動きが必要です, スイングするスペース, そして正しい向き. 小型水槽で, 油性液体, 狭いポンプチャンバー, または振動を伴う機器, フロートは反応が遅くなったり、固まったりします.

光学センサーはセンシング先端に直接反応します. 液体がプリズムを露出させるとき, 光学状態はフロートアームが落ちるのを待たずに変化します. これによりカットオフポイントは再現性が高くコンパクトになります.

光学的予備検知は、買い手が必要な場合に有用です:

• 正確な低高度カットオフ高さ
• 小型貯留槽内のコンパクトなマウント
• 最低安全レベルでの高速切り替え
• 液体の中に可動部品はありません
• OEM対応のハウジングとケーブルカスタマイズ
• PCBとの信号統合をよりクリーンに行う, plc, またはポンプコントローラー

しかし, センサーは正しく選択されている必要があります. 泡立つ液体, 重塗層, 結晶化, または、厚い残渣は材料の選択を必要とする場合があります, 先端の配置, 清掃アクセス, または追加の保護方法.

ラッチ, 遅延, および自動リセットロジック

センサー出力は保護システムの一部に過ぎません. 制御ロジックは乾燥状態が検出された後に何が起こるかを決定します.

自動リセットロジック 液体がセンサー先端の上に戻った後にポンプが再起動できるようにします. これはシンプルな水タンクにも当てはまります, 補充貯水池, または再起動が安全かつ期待されるシステム.

ラッチ論理 ドライラントリップ後は、オペレーターやコントローラーが故障をリセットするまでポンプをオフに保ちます. これは高価なポンプに適しています, 化学系, 工業用ドージング, 無人機器, また、繰り返しのドライスタートが損傷を引き起こすシステムもあります.

遅延論理 波による迷惑なトリップを防ぐ, 水しぶきが響く, バブル, またはセンサーの周囲の一瞬の液体の動き. 短いコントローラーの遅延でセンサーが本当に乾いていることを確認でき、ポンプを停止させることができます. 再スタートの遅延は、補充後の短いサイクルを防ぐこともできます.

ページのテーマはポンプのメンテナンスではありません; 重要なのは操作設計です: 乾いた出力が即座にポンプを停止すべきかどうかを定義します。, 確認された遅延後に停止, 手動リセットまでラッチ, またはウェット信号が戻った後の自動リセット.

カットオフポイントにセンサーを取り付ける

センサーは最低限安全な液体レベルで設置すべきです, 単にタンクの底近くではなく. 正しい高さは吸引口によって異なります, ポンプの吸気ジオメトリ, 渦リスク, 必要な予備容量, および運転中にタンク表面が動くかどうか.

マウントガイダンス:

• プリズムの先端をポンプが停止すべき液体の高さに置きます.
• 水槽の壁から先端を離さないようにしましょう, コーナー, 堆積物帯, そして死んだ場所.
• 泡や水しぶきで先端が露出して覆われる場所は避けてください.
• 攪拌された戦車用, スティリングチューブや保護されたセンシングチャンバーを検討してください.
• 側壁設置用, スレッドの種類を確認する, シーリング方法, およびケーブルの方向.
• 化学的に攻撃的な液体の場合, 適合する湿潤材料を選びます.
• 石油や燃料用途, 量産前に光学応答性と材料適合性を確認する.

オーバーフローおよび高レベル保護のために、類似の光学センシング原理を用いています, 私たちの 溢れ保護センサー ページ.

RFQ前のドライラン保護チェックリスト

確認する項目	なぜカットオフ回路にとって重要なのか
液体タイプ	水, 冷却液, 油, 燃料, 化学薬品, または混合液体が材料や光学的挙動に影響を与える
最低安全レベル	センサー取り付けの正確な高さを決定します
タンクまたはチャンバーの材料	影響スレッド, 密封, および取り付け方法
制御入力タイプ	plc, リレー, VFD, ポンプコントローラー, またはPCBが異なる出力マッチングを必要とします
出力の好み	NPN, PNP, NO/NC, またはアナログ出力が回路と一致しなければなりません
リセットロジック	自動リセットまたはラッチリセットはポンプの再起動動作を変えます
遅延要件	波からの誤トリップを防ぐ, 振動, バブル, あるいは水しぶきを上げる
濡れた物質	PSU, PTFE製, 316 ステンレススチール, あるいはガラスは液体と環境に合っているべきです
ケーブルとコネクター	OEM組立にとって重要, サービスアクセス, 防水ルーティング
設置の方向性	サイドマウント, 垂直マウント, チャンバーマウント, またはカスタムホルダーが信頼性に影響を与える

5-ステップサービスプロセス

1. 調査

ポンプの種類を送ってください, 戦車図面, 液体タイプ, 制御入力, WhatsAppまたはメールによる必須のカットオフレベル. 写真, 配線図, またはPCB入力の詳細がエンジニアの迅速な対応に役立つ.

2. 仕様とカスタマイズ

我々のチームが光学センサーの種類を確認しました, 濡れた物質, 出力ロジック, 糸, ケーブル, コネクター, および乗車方向. OEM/ODMプロジェクト用, ハウジングやハーネスの詳細は装備設計に合わせて調整可能です.

3. サンプル

サンプルは実際の液体回路や制御回路でウェット/ドライ信号テストのために準備できます. このステップはリセット動作を確認するために重要です, 低レベル停止タイミング, および取り付け位置.

4. 生産と品質管理

サンプル承認後, 生産は確定仕様に従っています. 品質管理は光スイッチング機能に焦点を当てています, 出力振る舞い, 配線, 密封, そして合意された構成に基づく外観.

5. 船舶

HojellyTekは深圳から米国の顧客向けに光学液体レベルセンサー製品を輸出しています, 私たちは, インド, その他の市場. 梱包や書類作成はプロジェクトの要件に従って整理されます.

確認すべき要件と仕様

ポンプのドライラン保護プロジェクト用, 注文前にこれらの詳細を確認してください:

• 液体名と濃度
• 正常および最小液位
• タンク壁の厚さと取り付けスペース
• 必要なスレッドまたは設置構造
• センサー本体素材およびプリズム/チップ素材
• 制御基板に必要な供給電圧
• 出力タイプ: NPN, PNP, 4–20 mA, またはその他のインターフェース
• 湿潤状態と乾燥状態の出力優先
• ケーブルの長さ, コネクター, およびワイヤーの色の要件
• ポンプが自動リセットされるべきか、それともラッチされたままにすべきか
• アプリケーションにTuya/Smart Lifeの統合が必要かどうかは、遠隔タンク監視に必要です

設置時に配線のロジックを当てないでください. カットオフ回路は生産前に指定し、センサーの出力とコントローラ入力が正しく一致するようにすべきです.

光学センサーと他のドライラン保護方法の比較

方法	強度	制限	最適フィット
光学レベルセンサー	高速点レベル応答, コンパクト, 動くフロートは禁止	適切な素材と清潔なセンシングチップが必要です	純正タンク, 貯水池, コンパクトポンプシステム
フロートスイッチ	シンプルで馴染み深い	時間がかかることもあります, かさばり, 傾いている, あるいは詰まっている	十分なフロート移動スペースを持つ大型タンク
圧力スイッチ	吸引力や放電が低いと推測できます	実際のタンク水位を直接検知できないかもしれません	圧力ベースのバックアップが必要なポンプシステム
フロースイッチ	実際の流量損失を検出します	フローがすでに故障した後に反応することがあります	パイプライン保護と二次確認
現在のセンシング	異常な運動負荷を検出	調整が必要で、ポンプによって異なる場合があります	モーター保護層, 正確なレベルカットオフではありません

多くのコンパクトシステムの場合, 光学センサーは最も直接的な低レベルカットオフデバイスです. 複雑な産業システムに対して, また、圧力と組み合わせることも可能です, 流れる, または多層保護のための電流監視.

なぜHojellyTekと働くのか

HojellyTekは、深圳に拠点を置く製造・輸出業者で、光電光学センサーおよび液体レベルセンサーの開発に注力しています. 社内Rと共に&DおよびOEM/ODMの能力, 私たちは購入者がセンサーボディをマッチングするお手伝いをします, 出力回路, ケーブル, およびポンプ保護用途への取り付け設計.

当チームは実践的な工学の質問をサポートします: ウェット/ドライロジック, NPN/PNP選考, スレッドオプション, 材料の適合性, およびサンプル検査. 各ポンプごとに汎用スイッチを1つ提供する代わりに, 私たちは生産前にカットオフポイントと動作の制御を定義します.

よくある質問

光学レベルセンサーはポンプのドライランニングを防げますか??

はい. 最低安全液体レベルで取り付けた場合, センサーは液体がプリズム先端より下に落ちる際に検出し、PLCを通じてドライ状態信号を送ってポンプを停止させます, リレー, VFD, またはポンプコントローラー.

光学レベルセンサーポンプのドライラン保護とは何を意味する?

これは、ポンプ制御回路の低圧カットデバイスとして光学点レベルセンサーを使用することを指します. ポンプはセンサーが液体の存在を確認した場合にのみ動作し、乾燥状態を検知すると停止します.

タンクが補充された後、ポンプが自動的に再起動するべきでしょうか?

リスクによります. 自動リセットは単純な補充タンクに適しています. 高価なポンプにはラッチや手動リセットの方が安全です, 化学薬品, 無人システム, また、繰り返しのドライスタートが機器を損傷する可能性のある用途もあります.

光学センサーはフロートスイッチより速いのでしょうか?

多くのコンパクトタンクで, はい. 光学センサーはフロートアームの動きを待たずにプリズム先端で状態を変化させます. これにより、選択した液体レベルでより直接的なカットオフ信号が得られます.

ドライラン保護のためにセンサーはどこに設置すべきか?

ポンプ吸引リスクポイントの上にある最低安全カットオフ高さに設置してください. 泡は避けましょう, 堆積物, 乱流, また、センサー先端が繰り返し水をはねる場所で、徐々に濡らすのではなく.

ポンプコントローラーの出力はどのものを選ぶべきでしょうか?

制御入力に基づいて出力を選択します. PLCはしばしばNPNまたはPNPのデジタル入力を使用します, リレーモジュールはNO/NCロジックを必要とする場合があります, また、一部のシステムではアナログまたはカスタムのPCB入力が必要です. RFQでこれを確認してください.

ポンプのドライランセンサー保護の見積もりを依頼する

戦車の図面を送ってください, 液体タイプ, ポンプ制御法, 配線入力, また、WhatsAppやメールでHojellyTekへの必須カットオフレベル. ドライラン保護回路には光学レベルセンサーの構成を推奨します, 出力ロジックを含む, 材料, 糸, ケーブル, およびサンプルテストの選択肢.
