液体窒素用の光学レベルセンサー: 効果的な方法

液体窒素用の光学レベルセンサーを探している場合は, まず最初に知っておくべきことはこれです: 標準的な光電光学液位センサーは通常 -196°CのLN2直通サービスには適していません. 液体窒素は極低温流体です, そしてその温度, ボイルオフ挙動, 氷結リスク, そして安全基準は通常の水をはるかに超えています, 油, 冷却液, 燃料, または化学タンクの用途.

このガイドでは、従来の光学センサーがどこで故障するかを説明します, LN2レベル測定に実際に使われている技術とは何か, そしてHojellyTekが光学および光電液位センサーの製造者として真に位置する場所です.

正直な答え: 標準的な光学レベルセンサーはLN2センサーではありません

ほとんどのコンパクトな光電光学レベルスイッチは、通常の工業用液体でのポイントレベル検出用に設計されています. 赤外線LEDを使っています, フォトトランジスタまたは受信機, そしてクリアなプリズム検出先端. プリズムが乾いているとき, 光は先端内部で反射します. 液体がプリズムを覆うとき, 屈折状態が変化し、受信側に戻る光が少なくなります. 電子回路はその光学的変化を出力信号に変換します, 一般的にNPN, PNP, またはデジタルスイッチ信号.

この原理は多くのクリーンな液体にうまく機能します, 水を含む, 冷却液, 低粘度オイル, および特定の化学物質. そのため、コンパクトタンクで光学センサーが人気です, ポンプ保護, オーバーフロー検出, および小型機器貯水池. 通常温度についてもっと学べます 光学レベルセンサー メインガイドのアプリケーション.

液体窒素は異なります. -196°C, 問題は光路が液体を検出できるかどうかだけではありません. より大きな問題は、住宅が, プリズム, 印章, ケーブル, 接着剤, 培養材, エレクトロニクス, また、取り付けインターフェースは極低温ショックや繰り返しの熱サイクルにも耐えられます. 標準的な光電光スイッチの場合, 通常、その答えはノーです。ただし、アセンブリ全体が特別に低温保存用に設計・評価されている場合を除きます.

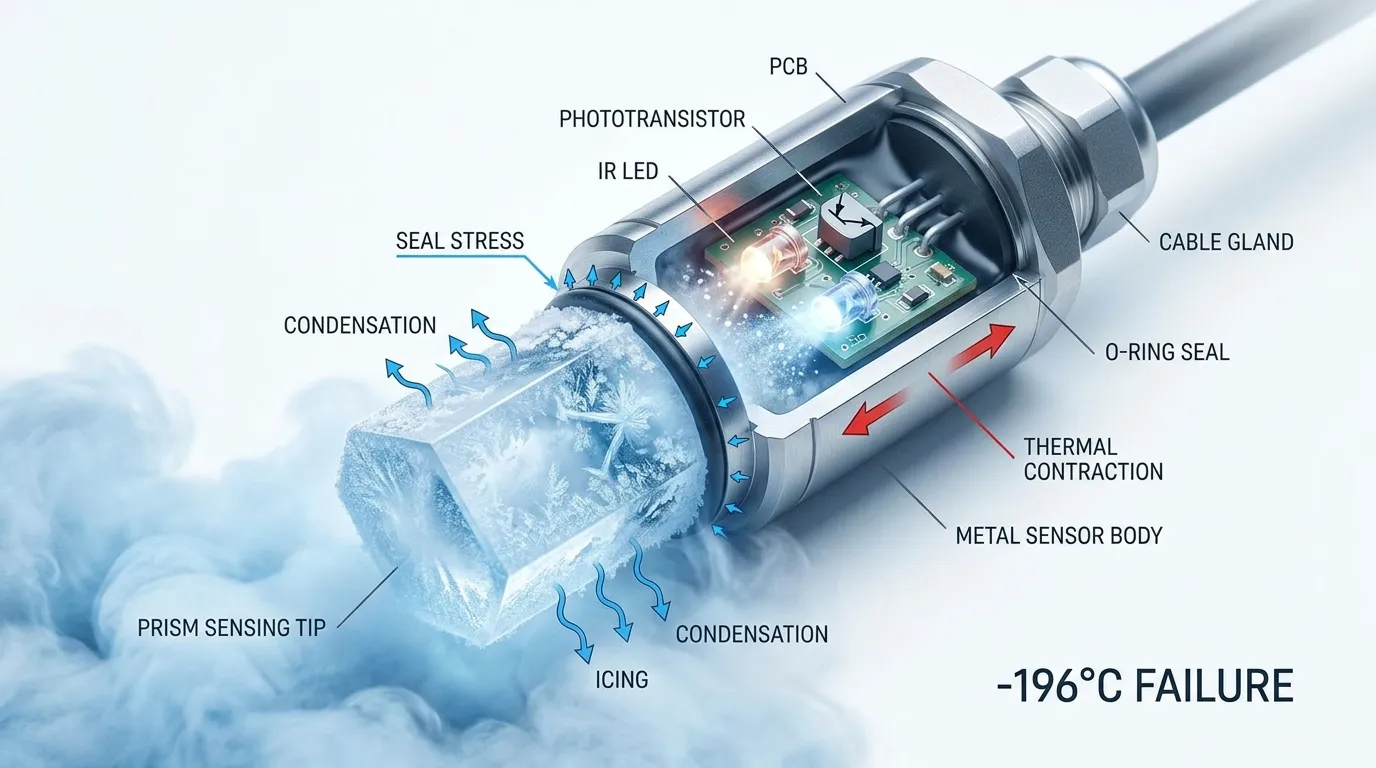

なぜ液体窒素で光電光学センサーが故障するのか

標準的な光学レベルセンサーは外観からは単純に見えるかもしれません, しかし、クライオジェニックサービスは装置のすべての部分に負荷をかけます.

熱衝撃でセンシングチップがひび割れたり変形したりすることがあります

光学プリズムはしばしばプラスチック製です, グラス, または透明な工学的材料. 通常の液体検出では, プリズムは適度な温度に対応すれば十分です, 化学的適合性, および圧力条件. 液体窒素において, 急激な温度低下は激しい収縮を引き起こすことがあります. もしプリズムが, 金属製ボディ, 印章, ケーブルグランド契約は異なる金利で行われます, 関節に応力が蓄積します.

ガラスは優れた光学的透明度や耐化学性を提供する場合があります, そして ガラス光学センサー 選択された非低温液体に有用です. しかし、ガラスだけではLN2に適したセンサーにはなりません. 完全な構造, シーリング方法, ケーブル, 電子機器はすべて低温保存でなければなりません.

シールや培養材が脆くなることがあります

多くのコンパクトな光学センサーはOリングに依存しています, エポキシ, 成形プラスチック, または内部密封化合物. 極低温で, 通常のエラストマーは硬化することもあります, 精神科医, パキッ, または密閉力を失う. 一度シールが破れると, 湿気の侵入, 蒸気漏れ, または機械的な緩みがセンサーを損傷させることもあります.

電子機器は-196C向けに設計されていません

光電センサーには赤外線放射体が含まれています, 受信機, PCB, はんだ接合, および信号調整電子機器. センサーチップが液体に触れていても、電子機器がタンクの外に残っていても問題ありません, 体を通る冷たい伝導は熱応力を生じさせることがあります. 電子機器が極寒にさらされている場合, 出力の安定性と寿命が信頼性を失う.

ケーブルジャケットや配線は硬くなったりひび割れたりすることがあります

購入者はセンサーの先端に注目し、ケーブルのことを忘れがちです. 標準的なPVC, ゴム, また、汎用ケーブルジャケットは極低温環境下で硬くなることがあります. 移動, 振動, または設置応力がひび割れや導体損傷を引き起こすことがあります.

結露や氷結は誤った信号を生み出します

液体窒素は周囲の空気や表面を冷却します. 湿気はセンサー本体の周囲で凝結し、凍ることがあります, プリズム, ケーブル入力, およびマウントポート. 光学センサーの場合, プリズムのフロストは特に問題です。なぜならセンサーはクリーンな光学インターフェースに依存しているからです. 氷, 蒸気, バブル, 霜はすべて光の経路を乱し、誤った湿気/乾式の読み取りを引き起こすことがあります.

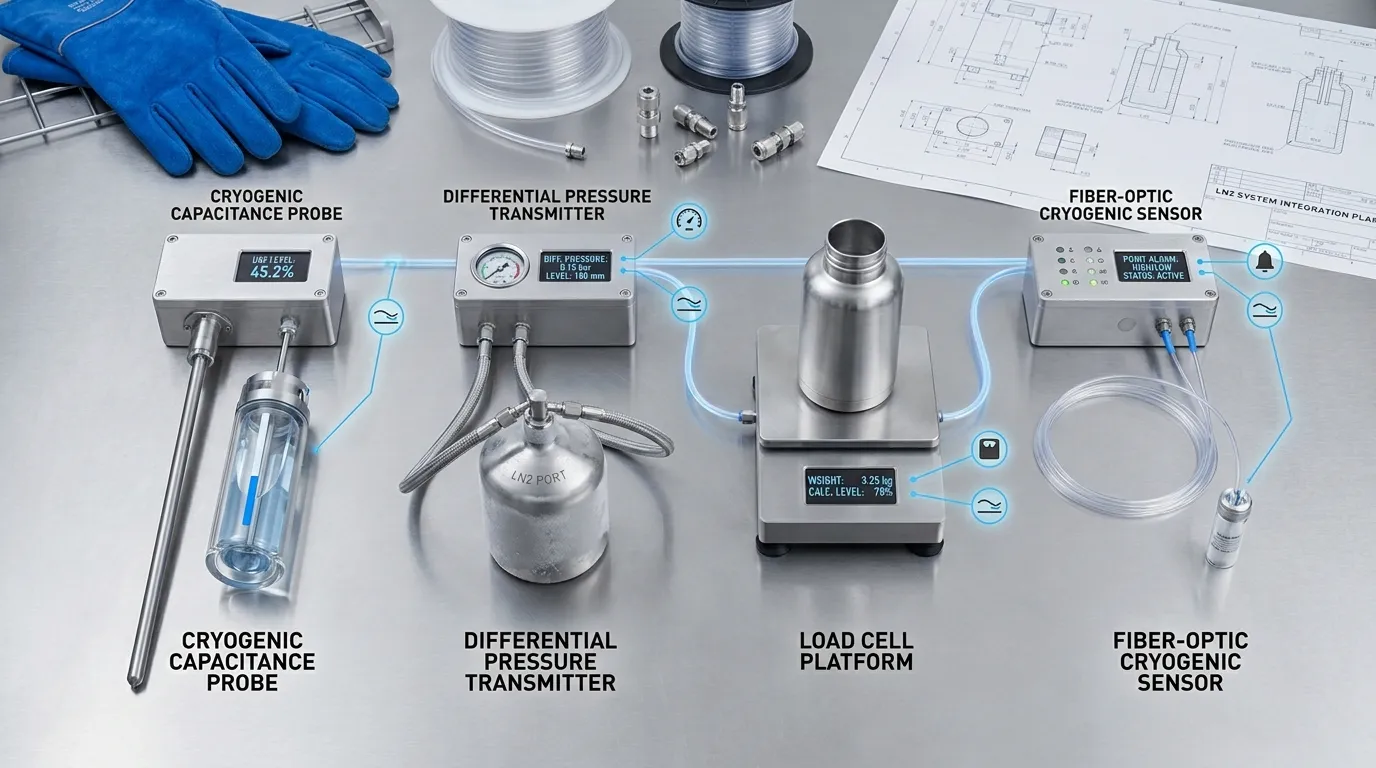

液体窒素レベル測定に実際に使われるもの?

LN2戦車用, デュワー, 実験室用クライオスタット, および産業用低温貯蔵, エンジニアは通常、低温保存向けに設計された技術を選択します. 適切な選択肢は水槽の大きさによります, 容器が開放的か加圧か, 必要な精度, アクセスポイント, 安全要件, そして連続測定が必要か点レベル測定か.

静電容量センサ: よくあるLN2の選択肢

液体窒素と蒸気は誘電特性が異なるため、低温静電容量プローブが広く使われています. 液体のレベルがプローブに沿って上下するにつれて, 測定された容量の変化. 正しいキャリブレーションがあれば, システムは連続レベルを報告できます.

これはコンパクトな光ポイントスイッチとは異なります. 静電容量プローブは通常、容器内に伸びる長い検出素子として設計されています. 料, 断熱, フィードスルー, 電子機器は極低温使用のために選ばなければなりません. 購入者はプローブの長さを確認する必要があります, タンクの形状, 誘電体校正, 圧力定格, 取り付けスタイル, 電子機器がコールドゾーンから遠隔にあるかどうかも重要です.

差圧: 有用です, しかし、設置に敏感

差圧は2点の圧力を比較し、その圧力差を液体のヘッドと関連付けることでレベルを測定できます. 低温液体の場合, これは単に「任意の圧力センサーを設置する」アプリケーションではありません. LN2の蒸発, 密度の変化, 熱勾配, 凍った水分, 圧力解放設計はすべて物質.

DPは、タッピングポイントが作動した工学的低温タンクでも機能します, インパルス線, シール, トランスミッタ, 設置手順は極低温保存向けに設計されています. 設置不良は不安定な読み取りを引き起こす可能性があります, 封鎖線, または危険な状況.

光ファイバーセンシング: 可能性はあります, しかし、標準的な光学センサーとは違います

「光学レベルセンサー」という表現は、低温技術の議論で混乱を招くことがあります. 標準的な光電プリズムスイッチは光学センサーの一種です. また、特殊な光ファイバーの低温レベルシステムも存在します.

A 光ファイバーレベルセンサー 光ファイバーを使用することもあります, 光の透過, 反省, またはレベル検出のための光学特性の変化. 一部の高度な低温システムでは光ファイバーを使ったセンサーが使用されており、光ファイバーは測定信号を冷たい部分の電気部品から遠ざけることができます. しかし, 極低温ファイバー測定には専用の材料が必要です, フィードスルー, キャリブレーション, および機械設計. 通常のプラスチック製または金属製の光学レベルスイッチと交換可能と扱うべきではありません.

LN2プロジェクトの前に行う材料および取り付けのチェック

通常の光学液体レベルセンサー用, 購入者はPSUを選択できます, PTFE製, 316 ステンレススチール, または化学的適合性に応じてガラス, 温度, プレッシャー, 衛生要件. LN2について, 普通の材料適合性では不十分です. 買い手は低温処理の挙動を確認しなければなりません.

主なチェック項目には以下が含まれます:

• センサー本体がLN2との直接接触または間接接触に耐えられているか
• 極低温でシールが柔軟かつ漏れにくくなるかどうか
• プリズムや光学ウィンドウが熱衝撃に耐えるかどうか
• ケーブルジャケットが寒い環境でも使えるかどうか
• 電子機器が極低温ゾーンから隔離されているかどうか
• 取り付けねじが問題かどうかに関わらず, フランジ, またはフィードスルーは収縮用に設計されています
• 容器が開いているかどうか, 真空ジャケット, 絶縁, または加圧
• センサーがポイントアラーム用か連続測定用かにかかわらず
• 出力がNPNでなければならないかどうか, PNP, リレー, アナログ, または4〜20 mA

ネジ山や取り付け方法も重要です. 標準的な光学レベルスイッチにおいて, 購入者はねじ込み取り付けを指定することもできます, 側壁設置, 上部設置, ガスケットシール, またはコンパクトなタンクマウント. LN2について, ポート設計では蒸発ガスも考慮しなければなりません, アイシング, 安全な排泄, および熱絶縁. 適格な工学審査なしに低温容器を改造してはいけません.

通常の液体中での継続的な監視が必要な用途, LN2ではありません, 私たちの 連続レベルセンシング 情報の方がより関連性が高いかもしれません.

凝縮, 霜, そして安全は些細なことではありません

液体窒素は周囲の表面を急速に冷却し、空気中の水分を凝縮させることができます. 霜の蓄積は視界を遮ることがあります, 機械部品に干渉する, そして光学センシングを妨害します. 開けた場所や管理が不十分な場所で, 酸素は非常に冷たい表面でも凝縮することがあります, さらなる危険を生み出します.

より大きな安全上の問題は酸素の置換です. 窒素ガスは無色・無臭です. LN2が沸騰するとき, 密閉空間での酸素を押しのけ、窒息のリスクを生み出します. LN2レベル測定プロジェクトは換気を考慮すべきです, 酸素モニタリング, 圧力解放, PPEの, トレーニング, および安全な取り扱い手順. センサーの選択は安全設計の一部に過ぎません.

HojellyTekが本当にフィットする場所

HojellyTekは、深センの光電光学センシングに特化した製造・輸出業者です, 光学液体レベルスイッチ, カスタマイズされたセンサー構造, および通常の産業用液体用途向けのOEM/ODMサポート. 社内のR&Dチームはコンパクトな光学検出に取り組んでいます, 湿潤材料選択, NPN/PNP出力マッチング, カスタマイズの取り付け, および機器メーカー向けのセンサー統合. 米国を含む市場にも輸出しています, 私たちは, そしてインド.

直接液体窒素測定のために, そうだ じゃない 標準的なHojellyTek光電光学センサーをLN2対応のプローブとして配置することを推奨します. それは、特に低温保存用に設計・検証されたセンサーでない限り、誤った用途です.

私たちがお手伝いできるのは隣接する場所です, 現実的な応用: 常温液体タンク, 冷却タンク, 水と油の検出, コンパクト機器レベルスイッチ, 非低温実験室装置, そして光学センサーが本当に適しているOEM設計. スマートデバイスエコシステムのために, TuyaやSmart Lifeの統合は、選ばれた非低温モニタリングプロジェクトで関連性があるかもしれません, しかし、LN2の安全性に重要な測定の近道としては使われていません.

よくある質問

液体窒素に光学レベルセンサーを使ってもいいですか??

液体窒素用の標準的な光学レベルセンサーは通常適切ではありません。センサー全体のアセンブリが-196°Cの極低温サービスに特化して評価されていない限りです. ほとんどのコンパクトな光電プリズムセンサーは通常の工業用液体用に設計されています, LN2に直接接触しない.

なぜ通常の光電センサーがLN2で故障するのか?

主なリスクは熱衝撃です, ひび割れたプリズム, 脆いアザラシ, ケーブルの損傷, 電子機器の不安定性, 凝縮, アイシング, 急激な収縮による機械的応力. 光学検出の原理は単純かもしれません, しかし、物理的な構造は極低温保存を想定して設計されていません.

液体窒素に最適なレベルセンサーは何でしょうか?

一般的な選択肢には、極低温静電容量プローブがあります, 低温定格部品を持つ差圧システム, ロードセル計量システム, および特殊な極低温点レベルスイッチ. 最適な方法は容器の設計によって異なります, 精度の要件, 安全要件, そして連続検出が必要か点レベル検出か.

ガラス製の光学センサーは液体窒素を測定できますか?

自動的には無理です. ガラスは要求の高い液体にも耐えられます, しかし、ガラス製の光学チップだけではセンサー全体がLN2規格にはなりません. シール, 住宅, ケーブル, エレクトロニクス, 耐熱衝撃, そして、設置設計はすべて低温使用のために検証されなければなりません.

光ファイバーセンシングはLN2に適しているのか??

特殊な光ファイバー低温センサーは、いくつかの高度な用途で使用可能です, しかし、標準的なコンパクトな光学プリズムスイッチとは同一ではありません. 極低温ファイバー溶液はLN2温度を前提に設計されなければなりません, フィードスルー, キャリブレーション, および機械的保護.

LN2レベルのセンサーを選ぶ前に、サプライヤーに何を伝えればよいでしょうか?

液体を分け合おう, 温度, タンクタイプ, 圧力条件, レベル範囲, マウントポート, 必要な出力, 安全分類, 設置環境, また、連続的な測定が必要なのか、それとも高低アラームポイントだけが必要なのか. LN2について, 換気も確認してください, 圧力解放, 氷結リスク, および低温材料適合性.

適切なセンサータイプの選び方について助けが必要です?

もしあなたのプロジェクトが液体窒素を使った場合, 標準的な光学スイッチではなく、極低温認証のセンシング技術から始めましょう. もしあなたのプロジェクトが水のためなら, 油, 冷却液, 燃料, または他の常温液体, HojellyTekは光学センサーの実現可能性の検討を手伝ってくれます, 出力タイプ, 濡れた物質, 取り付けスタイル, およびOEM/ODMのカスタマイズ. お見積もりの依頼や、アプリケーションに最適なセンシング方法についてご相談いただける方は、WhatsAppやメールでご連絡ください.
